裝車是化工物流里最“較真”的環節之一：幾十分鐘內要把幾十噸物料裝進槽車，計量要準、速度要快、還不能溢。裝車撬把這幾個需求裝進一個框架里，核心是流量計、切斷閥與批量控制器的配合。
一、裝車計量的三個要求
第一是精度。裝車量直接對應貨款，誤差要求通常在 0.2 級以內，部分場景做到 0.1 級。
第二是速度。裝車效率影響車輛周轉，流量不能太小，口徑要按裝車流量選。
第三是安全?；の锪隙嘤幸兹?、有毒、易揮發特性，防溢流、靜電接地、緊急切斷是標配。
三個要求有時互相牽制。為了精度選小口徑，裝車時間就長；為了速度快選大口徑，低流量段又難保證精度。裝車撬的設計，就是在這三者之間找平衡。
二、撬裝由什么組成
一臺典型的裝車撬包括：質量流量計、氣動或電動切斷閥、批量控制器、防溢流探頭、靜電接地夾、緊急停止按鈕，以及必要的過濾器與止回閥。
批量控制器是“大腦”，負責設定裝車量、累計、控制閥門、記錄批次。它可以獨立工作，也可以與上位系統通訊。
流量計是“眼睛”，提供瞬時流量與累計量。裝車場景多用科里奧利，因為它直接測質量，不受溫度、密度變化影響，驗收也方便。
切斷閥是“手”，負責在達到設定量時關閉。閥門的響應速度直接影響過沖量。
三、兩段式關閥怎么設
裝車到量不是“一刀切”關閥。大口徑閥從收到信號到完全關閉有一到兩秒，這期間物料還在流，形成過沖。
標準做法是兩段式：先大流量快裝，到設定量的 90%~95% 時切到小流量，最后到量關斷。小流量段把過沖控制在可接受范圍內。
兩段式的實現，可以是一個閥的兩位控制，也可以是大小兩個閥。前者簡單，后者精度更好但成本高。
過沖量要實測。連續三批記錄實際裝車量與設定量之差，取平均值作為提前量。介質、溫度、泵壓變化后要重測。
四、批量控制器與 PLC 的分工
小裝置常用批量控制器獨立完成：設定、累計、閥門控制、打印。大裝置常把它接入 PLC 或 DCS，做集中管理。
分工原則是：安全聯鎖放在 PLC，計量與批量邏輯放在批量控制器。這樣即使上位系統故障，裝車仍能安全完成。
通訊方式多用 Modbus 或以太網。點表要包含設定值、瞬時量、累計量、閥門狀態、報警碼、批次號。
還有一個細節：批次號要能自動生成，不能靠人工輸入。人工輸入容易錯，錯了追溯就斷。
五、靜電與防溢流聯鎖
靜電接地夾要夾在槽車的指定位置，接地電阻不合格時聯鎖不允許裝車。這個邏輯要寫進控制器，不能靠人看指示燈。
防溢流探頭裝在高液位處，觸發時立即切斷。探頭要定期測試，用模擬信號驗證聯鎖是否動作。
緊急停止按鈕要裝在操作員隨手可及的位置，按下后切斷閥立即關閉、泵停止。
這三套聯鎖的優先級要明確：急停最高，防溢流次之，靜電接地再次。優先級不清，故障時會出現互相等待。
六、鶴管與背壓
鶴管是連接槽車的部件，它的阻力會影響裝車流量。鶴管越長、彎頭越多，背壓越大，實際流量越小。
設計時要把鶴管阻力算進去，不能只按管道算。尤其是高粘物料，鶴管阻力可能占總阻力的很大一部分。
還有一個常見問題：鶴管內的殘液。裝完后鶴管里存料，滴漏到地面既是損耗也是安全隱患。做法是加吹掃或回收。
七、精度與檢定
裝車計量的精度，最終要靠檢定確認。檢定方式有標準表法、容積法、質量法，現場多用標準表法或罐容法比對。
檢定周期按當地計量要求執行，通常一年。檢定前要清洗管路、排空氣、確認零點。
精度不是越高越好。0.2 級已經能滿足多數裝車場景，追求 0.1 級要付出成本，還要配套更嚴格的安裝與維護。
八、回零與批號
每批裝車前要回零?；亓悴皇前匆幌掳粹o那么簡單，要確認管內滿液、無流動、無氣泡。
回零后寫入批號，批次記錄包含：批號、車號、物料、設定量、實際量、起止時間、操作員。
記錄要能導出。審計或對賬時，紙質單據容易丟，電子記錄更可靠。建議控制器本地存一份，上位系統存一份。
九、防爆與室外環境
裝車區通常在室外，且多為爆炸性環境。儀表的防爆要求按區域劃分執行，不能按室內經驗套。
室外還要考慮防護等級。IP65 是基本要求，沖洗頻繁的區域要更高。表頭朝向要避開雨水直淋。
溫度也是問題。夏季暴曬下表頭溫度可能超過電子件耐受范圍，建議加遮陽罩。

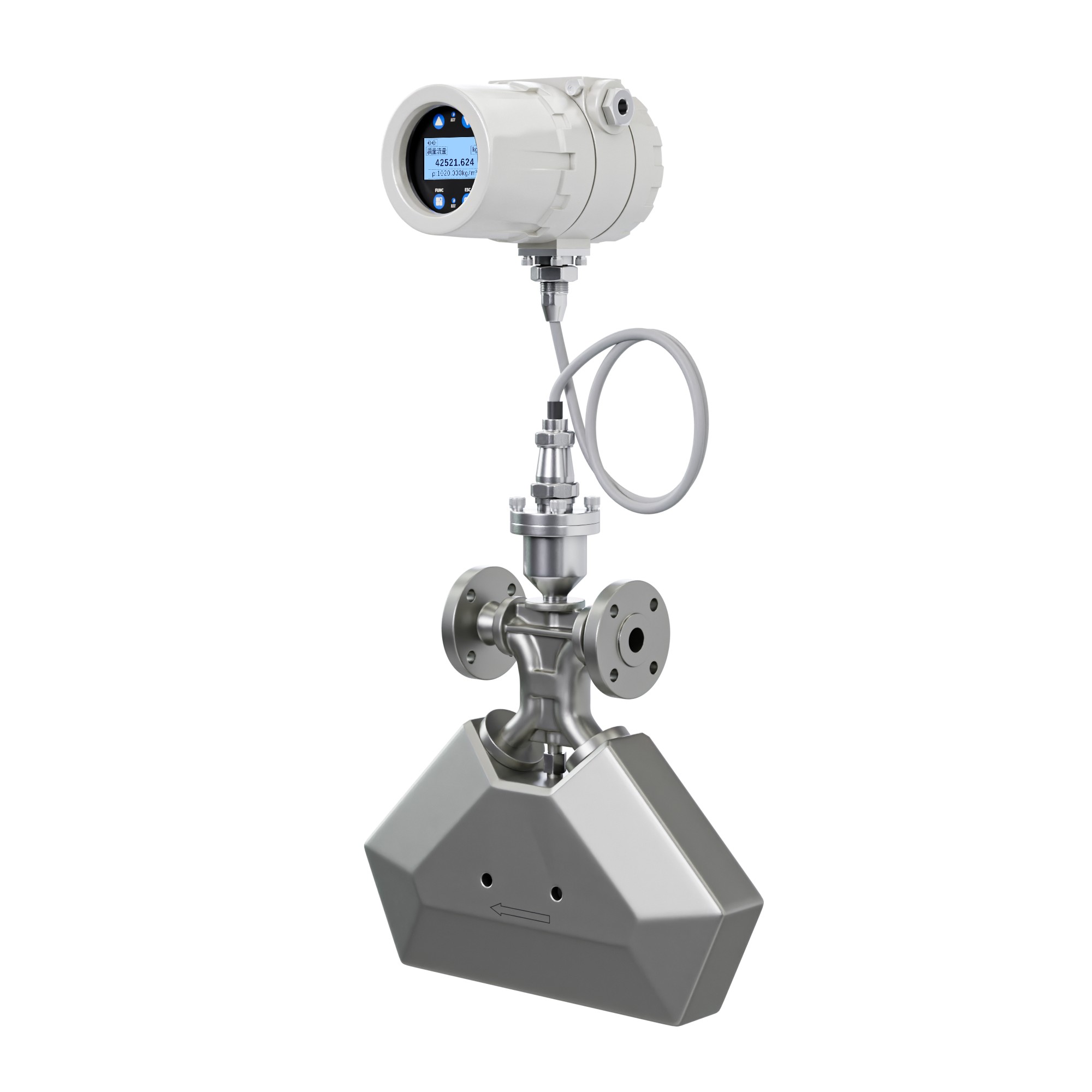

科里奧利系列中，FCC300 具備防爆合格證與 CE-EMC，適合裝車撬這類點位；其它型號按項目逐型號確認。
十、六種常見故障
第一種，過沖量大。原因是提前量沒設或設小了，或者閥門響應變慢。
第二種，裝不滿。原因是設定量與實際量口徑不一致，或者防溢流誤觸發。
第三種，靜電聯鎖不釋放。原因是接地夾接觸不良，或者接地電阻超標。
第四種，通訊中斷。原因是地址沖突或線纜松動。
第五種，零點漂移。原因是回零時不滿管，或者管路有應力。
第六種，閥門關不嚴。原因是介質結晶或密封磨損，需要檢修。
十一、驗收怎么做
驗收分三步：單機調試、聯動調試、實液測試。
單機調試：確認流量計信號、閥門動作、控制器邏輯、聯鎖功能。
聯動調試：用模擬信號驗證批量邏輯、防溢流、靜電聯鎖、急停。
實液測試：連續裝三車，記錄實際量與設定量，偏差在允許范圍內才算通過。
三步都做完，簽驗收單。驗收單要附記錄：三車的批次數據、聯鎖測試記錄、接地電阻實測值。
十二、一個裝車撬的配置
某化工罐區的裝車撬，物料為可燃液體，裝車量 30 噸/車。表選 FCC320 DN50，取 0.1 級與 20:1 量程比；閥門用氣動兩段式切斷閥；批量控制器獨立工作，通過 Modbus 與上位系統通訊；靜電接地夾與防溢流探頭接入聯鎖；表頭加遮陽罩，接線腔朝下。
投運后連續三車實測，過沖量穩定在允許范圍內，裝車時間比原方案縮短。這套配置的關鍵不在單件多高級，而在聯鎖邏輯清楚、記錄完整。
十三、選型清單
一問物料：名稱、溫度、粘度、是否含固、是否易揮發。二問裝車量：常用、最大、最小。三問精度：內部核算還是對外結算。
四問防爆：區域等級、介質組別。五問聯鎖：防溢流、靜電、急停是否必須。六問通訊：與上位系統怎么接。
七問環境：室內外、是否有沖洗、是否有暴曬。八問檢定：當地要求、周期、送檢方式。
八項填完，撬的配置就定了。剩下的是制造與調試。
十四、裝車數據的三個用途
第一個用途是對賬。每車的批次數據、實際量、時間，與客戶磅單比對。差異大的車要單獨查，不能月底一平均了事。
第二個用途是設備健康。過沖量突然變大，說明閥門響應慢了；裝車時間突然變長，說明過濾器堵了或泵效率降了。這些都能從數據里看出來。
第三個用途是配方與調度。不同物料的裝車流量不同，把數據積累起來，排產時就能給出更準的時間預估。
索引還有一層好處：換操作員時交接快。新來的操作員按批號就能查到歷史車次，不用問人。
留存的記錄要能導出成通用格式，別只存在控制器里。控制器換型或損壞，數據就取不出來了。
數據保留期也要定。裝車記錄通常要求留存一到三年，具體按企業與當地要求。到期清理要有審批，不能隨手刪。
三個用途都依賴同一件事：數據要按車存、按批號索引。沒有索引，數據只是流水。
十五、撬裝制造與現場安裝的分界
撬裝的好處是把工作量前移到制造廠。分界要寫清楚，否則現場會扯皮。
制造廠負責：框架、管路、閥門、儀表、接線、出廠測試、銘牌與資料。
現場負責：基礎、進出料管連接、電源與通訊接入、接地網連接、調試與驗收。
分界寫進合同附件，附一張接口圖。接口圖比文字描述清楚，現場照圖施工，爭議少。
十六、把裝車撬做成一款標準產品
裝車撬做多了會發現，客戶要的東西高度相似：一個框架、一臺表、兩個閥、一個控制器、三套聯鎖。
把這些固化成標準配置，交貨期能從幾個月壓到幾周。標準化的前提是把接口想清楚：進料口、出料口、電源、通訊、接地，五個接口定死。
標準之外留定制空間：物料不同選不同材質，裝車量不同選不同口徑，防爆要求不同選不同型式。定制只改局部，不改框架。
標準化還有一個好處：備件。同一款撬用同一款表，客戶備一件備件能覆蓋多臺撬。
十七、常見問題
Q1：裝車為什么多用科里奧利？
直接測質量，不受溫度密度影響，驗收與結算都方便。容積式表要換算，多一道誤差。
Q2：兩段式關閥一定要做嗎？
裝車量精度要求高時建議做。單段關閥的過沖量較大，靠提前量補償不穩定。
Q3：防溢流探頭多久測一次？
建議每月模擬測試一次，裝車頻繁的每周一次。測試記錄要留檔。
Q4：靜電接地不合格能不能強制裝車？
不能。聯鎖應直接禁止裝車，旁路要有審批與記錄。
Q5：裝車撬需要單獨檢定嗎？
按當地計量要求執行。通常對流量計單獨檢定，系統整體做比對。
Q6：裝車精度能做到多少？
0.2 級是常規水平，0.1 級需要更好的安裝與維護條件。實際精度還受過沖與回零影響。
裝車撬的價值，不在于把最好的表裝上去，而在于把計量、控制、聯鎖三件事做成一個閉環。閉環成立，數據和安全都站得住。
