同一臺質量流量計，裝在兩個不同的管路上，表現可能完全不同。原因不在儀表，在力學?？评飱W利靠振管工作，任何外部力——振動、熱脹、安裝應力、水錘——都會通過管路傳到振管上，零點先變，然后是精度。管路設計的本質，是讓這些力不進來。
一、五個力學問題
第一個是振動。泵、壓縮機、風機、流體激振，都會通過管道傳進來。
第二個是熱脹。管道從常溫升到 200℃，每米伸長幾毫米，十米就是幾十毫米。這些位移如果被限制，會變成推力。
第三個是安裝應力。法蘭不同軸、強行對口、單側擰緊螺栓，都會在測量管上留下初始應力。
第四個是水錘。閥門快速關閉、泵突然停機會產生壓力沖擊，沖擊力通過管路傳到傳感器。
第五個是自重與支撐。大口徑傳感器本身很重，U 型 DN100 到 165kg，支架不到位，重量會壓在法蘭上。
二、支架怎么設
原則是兩端固定、中間自由。傳感器進出口兩側各設一個支架，固定在穩定界面（地面、結構梁、獨立基礎），不要固定在可能振動的管架上。
支架的形式要允許微小位移。高溫管道的支架用滑動形式，允許軸向移動、限制橫向位移；低溫管道同理，只是方向相反。
支架不能夾住傳感器本體。有些現場為了“更穩”，把支架直接焊在傳感器外殼上，結果改變了振動特性，零點怎么都調不準。
大口徑還要考慮吊架。重量大的傳感器，支架承擔豎向荷載，吊架限制橫向擺動，兩者配合。
三、軟管隔離的適用與禁忌
振動無法消除時，用柔性管把傳感器與管路隔開，讓傳感器“懸”在穩定基礎上。這是說明書里明確推薦的做法。
柔性管要選金屬波紋管或加強型軟管，不能用普通橡膠管。橡膠管在溫度、壓力、介質相容性上都受限，長期使用還會老化。
軟管不能太長。太長會增加流阻、影響流場，還容易形成低點積液。一般按安裝空間取最短可用長度。
軟管也不能替代支架。傳感器仍然要固定在穩定基礎上，軟管只是隔斷振動傳遞路徑。
四、熱脹冷縮怎么吸收
高溫管道的熱脹量要算出來。碳鋼從 20℃ 到 200℃，線膨脹系數約每米 2.3 毫米；到 300℃ 約 3.5 毫米。十米管段就是二三十毫米。
吸收方式有三種：自然補償（L 型、Z 型彎）、補償器、滑動支架。流量計位置優先選在有自然補償?shù)墓芏巍?/span>
如果補償不足，熱脹會變成推力，作用在傳感器法蘭上。表現是投運初期正常，升溫后零點偏移，降溫后又恢復。
冷緊也是常用手段。安裝時在常溫下預拉伸或預壓縮，讓工作溫度下的應力接近零。冷緊量要計算，不能憑經驗。
五、泵出口與脈動
泵出口有正壓，能抑制氣泡析出，所以科里奧利建議裝在泵下游。但泵出口同時是脈動最大的位置。
離心泵的脈動相對小，容積泵（螺桿、隔膜、柱塞）的脈動大，直管段不足時讀數會周期性波動。
處理辦法有三個：一是拉開距離，裝在泵下游 5D 以外；二是加脈動阻尼器；三是加大阻尼時間，但阻尼只能平滑顯示，不能消除真實脈動。
還有一個細節：泵出口的彎頭。彎頭下游的流場紊亂，傳感器裝在那里，讀數會抖。避開彎頭、變徑、閥門的緊鄰位置。
六、排氣與滿管
科里奧利是滿管式儀表，管內必須充滿介質。氣體聚集在振管頂部，會讓質量流量偏低、密度跳動。
液體管路的正確做法是介質自下而上，讓氣體隨流動帶走。水平安裝時至少保證不在管路最高點。
排氣閥要設在流量計上游的高點，而不是下游。裝在下游，氣體要先經過表才能排出，等于沒排。
新投運的管路要專門排氣。焊渣、空氣、沖洗水都要排干凈，否則第一周的讀數不可信。
七、小口徑的差異
DN3~DN15 的傳感器自重輕，但管路細、剛性差，反而更容易受振動影響。
小口徑的支架要更密。傳感器兩端各一個，必要時中間再加一個支撐管夾。
小口徑對安裝應力更敏感。同樣 0.1 毫米的對口偏差，在大口徑上是小事，在小口徑上就足以讓零點偏。
小口徑還容易堵。含固介質要加過濾器，表前留清洗口，安裝位置避開低點。
八、大口徑的差異
DN80 以上的傳感器重量大，吊裝與支撐是主要問題。U 型 DN100 到 165kg，安裝時必須用吊裝設備，不能靠人力。
重量要通過支架傳到基礎，不能壓在法蘭上。法蘭承受額外彎矩，會導致密封失效或測量管變形。
大口徑的熱脹量也大。DN150 的管道，十米長的熱脹量可能到三四十毫米，補償設計要更認真。
大口徑的壓損相對小，但流速低，含固介質容易沉積。安裝時要保證有足夠的流速，必要時縮徑。
九、法蘭對口與螺栓
對口三原則：法蘭面平行、中心同軸、螺栓對角均勻緊固。
平行度用塞尺檢查，同軸度用直尺或激光對中儀。偏差大時不要硬拉，加調整段。
螺栓緊固分三次：第一次 30% 力矩，第二次 60%，第三次 100%，每次都按對角順序。一次擰到底，法蘭會偏。
墊片要對中，不能遮擋流道。墊片內徑小于管道內徑時，會形成節流，影響流場。
十、減振與隔振
除了軟管，還有幾種減振手段。
一是減振支架，在支架與管道之間加減振墊，阻斷高頻振動。
二是改變管道路徑，避開振源附近的共振區。管道長度與支撐間距會影響固有頻率，調整后可能避開共振。
三是隔振基礎，把傳感器裝在一個獨立的混凝土基礎上，與管架脫開。這種做法效果好，但占地大、成本高。
選擇哪一種，取決于振動源的類型與強度。先測振，再定方案，不要一上來就加軟管。
十一、吹掃與清洗的沖擊
管道吹掃時，蒸汽或壓縮空氣高速通過，會對傳感器產生沖擊。沖擊力不大，但反復作用會讓零點漂移。
吹掃前最好把表切出，走旁通。沒有旁通的，控制吹掃壓力與流量，不要用滿壓直接吹。
水沖洗同樣有沖擊，尤其是大口徑閥門快速開啟時。沖洗時緩慢開閥，避免水錘。
清洗后要復核零點。溫度變化與沖擊都可能讓零點偏，復核一次只要幾分鐘。
十二、驗收：手感與儀表
管路裝完，怎么判斷做得好不好。有三個簡單方法。
一是手感。用手推一推管道，傳感器不應有明顯晃動；用扳手輕敲法蘭，聲音應該沉悶而不是空響。
二是看零點。滿管靜止?fàn)顟B(tài)下校零，如果零點反復漂、校不準，多半是應力或振動沒處理好。
三是測溫。紅外測溫槍掃法蘭與傳感器，溫差過大說明保溫或伴熱有問題。
三個方法都不需要復雜儀器，現場就能做。做完記錄，作為驗收依據。
十三、一個高溫管路的做法

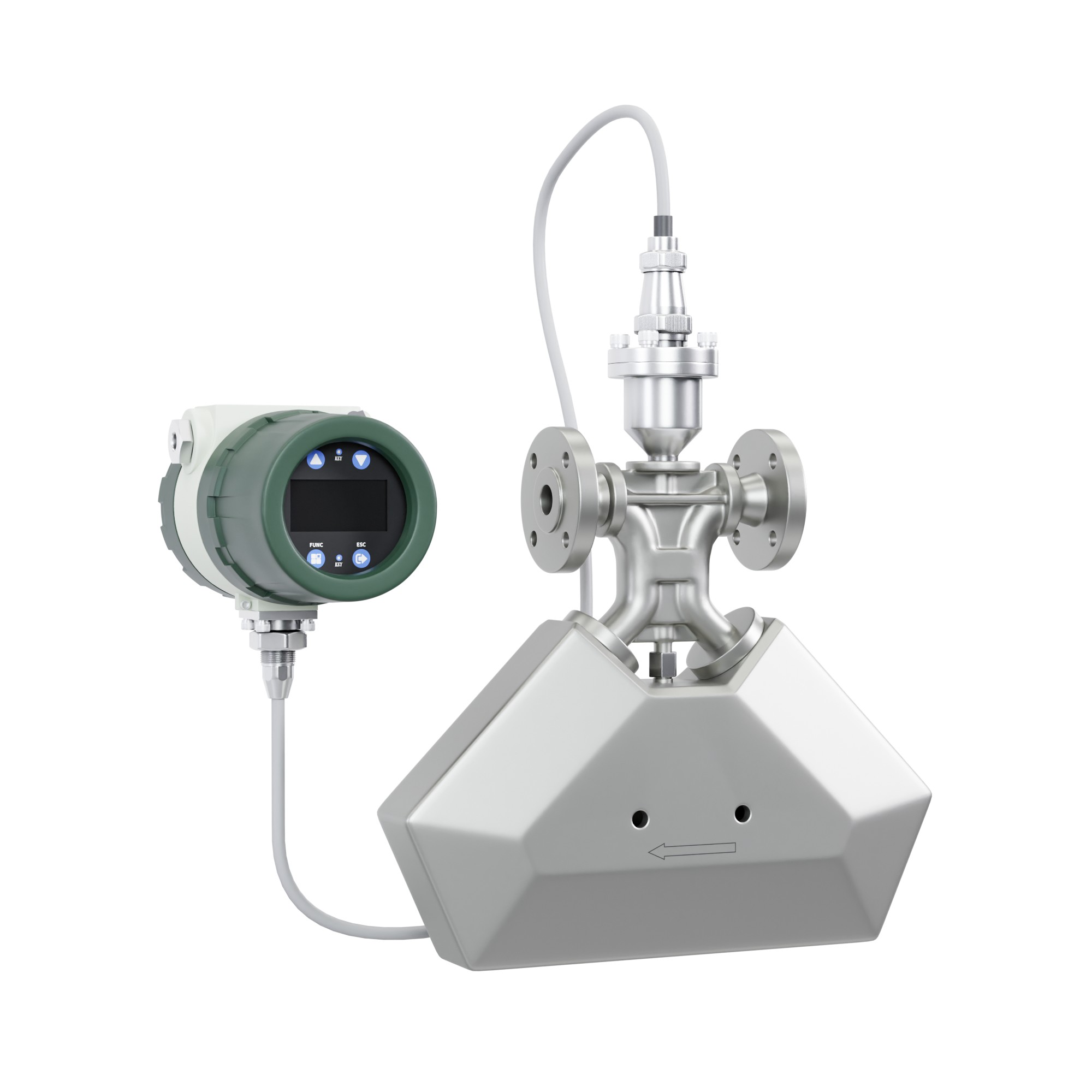

某裝置的導熱油計量點位，介質溫度 280℃，管道 DN50。做法是：傳感器選分體式，表頭移出高溫區；進出口各設滑動支架，允許軸向位移；上游設 L 型自然補償；法蘭用金屬纏繞墊，對角分三次緊固；保溫層做到法蘭，但不越過傳感器標線；投運后先冷態校零，升溫后復校一次。
這套做法里沒有一樣是新技術，難的是每一項都做到位。高溫管路的零點問題，九成出在支架與保溫這兩處。
十四、三類典型管系的處理
第一類是泵出口短管系。泵、表、閥擠在一米之內，脈動與應力疊加。處理辦法是加一段軟管、把表往后移、閥裝在表下游。
第二類是長距離直管。熱脹量大，支架要能滑動，必要時設補償器。表的安裝位置選在靠近固定點的一端，減少位移影響。
第三類是塔器與反應器的接管。設備本體有振動與熱脹，接管處應力復雜。表盡量裝在設備外的獨立支架上，用軟管連接。
三類管系的共同原則是：讓傳感器站在穩定的地方，讓管路去適應它。
十五、與管道專業的配合
管路設計不是儀表專業能單獨定的。三個節點必須與管道專業一起過。
第一個節點是管道布置圖會簽。這時候提要求最有效，改圖成本最低。
第二個節點是支架圖確認。支架形式、位置、荷載要寫在圖上，不能只在會上說。
第三個節點是安裝交底。施工隊要知道為什么這么裝，否則現場會按方便來。
三個節點都參與，后面的返工會少很多。儀表專業缺席任何一個，現場就會按最省事的方式做。
十六、常見問題
Q1：科里奧利需要前后直管段嗎？
不需要。但避開彎頭、閥門、變徑的緊鄰位置，流場穩定對讀數有好處。
Q2：軟管能不能代替支架？
不能。軟管隔斷振動傳遞，支架承擔固定與承重，兩者作用不同。
Q3：橫向安裝為什么不行？
振管重力會疊加進測量結果，液體介質應垂直向上，氣體介質振管朝上。
Q4：高溫管道要不要冷緊？
補償不足時建議冷緊，冷緊量要計算。補償充分的管段可以不冷緊。
Q5：泵出口裝表要注意什么？
避開正對面與彎頭下游，拉開 5D 以上距離，容積泵要加脈動阻尼。
Q6：裝完怎么快速判斷合格？
滿管靜止校零、手感檢查晃動、紅外測溫看溫差，三項都過基本沒問題。
還有一個容易被忽略的環節：竣工后的實測。管道裝完，支架是否按圖施工、軟管是否裝到位、法蘭是否平行，都要實地看一遍。
圖紙與實物不一致在改造項目里很常見。以實物為準，把差異記進竣工資料，建議在竣工圖上標注軟管、支架、接地點的實際位置。這三樣在圖紙上常被簡化，現場卻是最容易出問題的。
后續維護才不會按錯的圖施工。
管路設計不是儀表專業一個人的事，它需要工藝、管道、儀表三方一起看。三方都認可的方案，現場才落得下去。
