蒸汽是化工最常用的熱源，也是最難算清的能源之一。難在兩處：一是蒸汽的狀態隨壓力溫度變化，體積流量沒法直接比；二是管路里常有冷凝水，兩相流讓大部分流量計失準。把技術路線的邊界搞清楚，比反復校表有用。
一、蒸汽計量的三條路線
渦街靠旋渦脫落頻率測體積流量，再按密度換算質量。它的優勢是耐高溫高壓、無動部件，是蒸汽計量最常見的選擇。短板是低流速失效，通常要求流速在 5m/s 以上。
差壓式靠節流件測差壓，再按伯努利方程換算。優勢是口徑幾乎不受限、標準成熟；短板是量程比窄、壓損大、必須做溫壓補償。
科里奧利直接測質量流量，不需要額外補償。它在蒸汽上的應用比液體少，原因是兩相流與壓損，但在特定場景下有優勢。
路線 | 測什么 | 優勢 | 主要限制 |
渦街 | 體積流量 + 密度換算 | 耐溫耐壓、無動部件 | 低流速失效、需直管段 |
差壓 | 差壓換算 | 大口徑、標準成熟 | 量程比窄、壓損大、需補償 |
科里奧利 | 質量流量直測 | 精度高、多參數 | 兩相流敏感、壓損與成本 |
熱式 | 氣體質量流量 | 低流速、低壓損 | 不能測蒸汽（冷凝失效） |
二、科氏測蒸汽的真實邊界
科里奧利在樣本里的測量介質通常寫液體與氣體，蒸汽屬于氣體范疇，技術上可以測。但工程上有三個前提。
第一個前提是單相。蒸汽一旦帶液，兩相流會讓振動信號紊亂，讀數跳變甚至歸零。飽和蒸汽在散熱后極易冷凝，管路的保溫與疏水必須做好。
第二個前提是壓損。蒸汽管路的壓損直接影響用汽設備，科里奧利的壓損比渦街大，選型時要核算，不能只看流量。

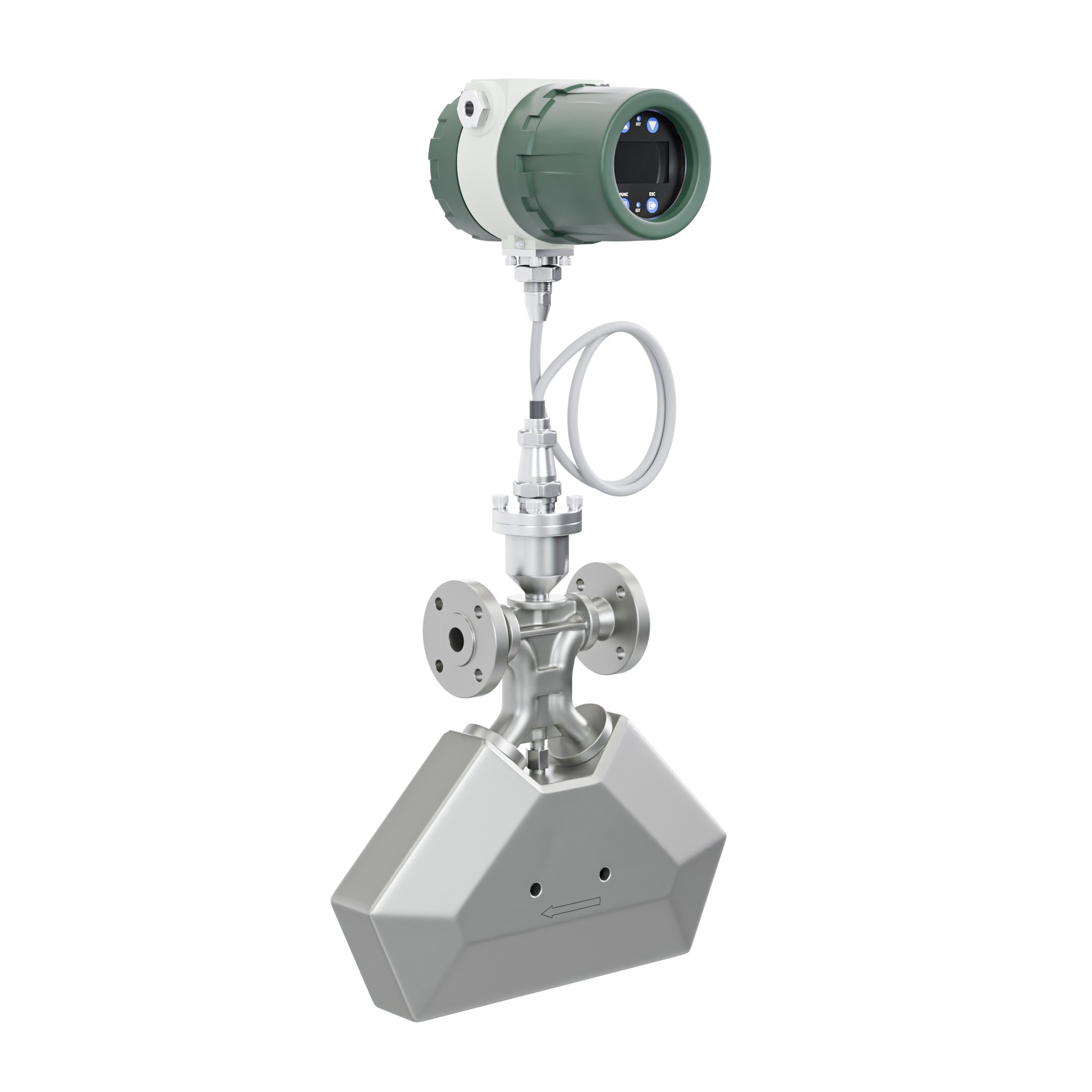

第三個前提是溫度與壓力。FCC300 的過程壓力 0~4.0MPa、介質溫度 -200~300℃，F(xiàn)CC320 高溫型可到 350℃。中低壓蒸汽在這個范圍內，高壓過熱蒸汽要單獨確認。
三、熱式為什么不能測蒸汽
熱式靠氣體帶走熱量來測流量，傳感器表面必須保持干燥。蒸汽一接觸探頭就冷凝，凝結水膜會改變換熱條件，讀數持續偏低，嚴重時直接失效。
這不是精度問題，是原理不適用。所以蒸汽計量不要考慮熱式，選渦街、差壓或科里奧利。
同樣不適用的還有含濕量高的氣體。壓縮空氣如果沒做好干燥，帶水后熱式讀數也會漂，這一點在公用工程篇里已經說過。
四、冷凝水：小流量與閃蒸
冷凝水的流量通常不大，但溫度高、且常伴隨閃蒸。高壓冷凝水排到低壓側時，一部分會瞬間汽化，形成兩相流。
這個特性對流量計的影響很大?？评飱W利在兩相流下讀數不穩，渦街在低流速下沒有信號，差壓在閃蒸工況下差壓波動劇烈。
比較現實的做法是把冷凝水計量放在疏水閥前，此時介質是單相高壓水，溫度高但壓力穩定；或者用換熱器冷凝后的單相水側計量，把閃蒸留在后面。
如果必須在閃蒸后計量，要先做氣液分離，再測液相。這一點在設計階段就要定，不能等投運后再改。
五、什么時候該用質量流量計
第一種場景是過熱蒸汽。過熱蒸汽單相、溫度高但干燥，科里奧利可以測，且不需要溫壓補償，適合對精度要求高的內部核算。
第二種場景是蒸汽與物料直接混合的工藝，比如直接蒸汽加熱。這時需要精確知道加入的蒸汽質量，科里奧利的直測質量比體積換算更可靠。
第三種場景是高壓小口徑。DN25 以下的蒸汽管線，渦街沒有合適口徑，差壓壓損大，科里奧利反而合適。
反過來，大口徑低壓飽和蒸汽、長期低負荷運行的管線，渦街或差壓更經濟。
六、配套：流量計算機與溫壓補償
渦街與差壓都要做補償，補償?shù)暮诵氖敲芏取ｏ柡驼羝膲毫εc溫度不獨立，補償其中一個即可；過熱蒸汽兩者都要測。
補償算錯是能耗數據失真的主要原因。常見錯誤有三個：用錯蒸汽表、壓力取的是表壓卻按絕壓算、溫度點裝在死區。
科里奧利不需要外部補償，但它的密度輸出可以用來校驗補償結果。如果科氏測的密度與流量計算機算的密度差得多，先查補償參數。
七、安裝：疏水閥前后的區別
疏水閥前是高壓?jiǎn)蜗嗨?，溫度高、壓力穩定，適合裝表。疏水閥后是低壓兩相流，讀數不穩，盡量不裝。
疏水閥前裝表要注意兩點。一是耐溫，冷凝水溫度接近飽和溫度，選型要按實際溫度；二是旁通，疏水閥檢修頻繁，表要能切出。
疏水閥后如果必須裝表，建議先做氣液分離，或者在閃蒸罐出口測氣相。直接測兩相流，任何流量計都給不出穩定數據。
八、閃蒸罐與二次蒸汽
閃蒸罐是冷凝水系統的關鍵設備。高壓冷凝水進入罐內閃蒸，二次蒸汽從頂部送出，低壓水從底部排出。
頂部二次蒸汽的計量，按低壓飽和蒸汽處理，選渦街或差壓。底部排水的計量，溫度略低于飽和溫度，單相，可以用科里奧利或電磁。
閃蒸罐的液位控制會影響兩相比例，進而影響計量。所以二次蒸汽與排水的計量要同步看，單看一個會誤判。
九、過熱蒸汽的特殊之處
過熱蒸汽的溫度高于飽和溫度，單相、干燥，是科里奧利最適合的蒸汽場景。
但過熱蒸汽有一個陷阱：減溫減壓后可能變成飽和甚至帶液。如果表裝在減溫器下游，要考慮噴水不均造成的局部帶液。
判斷方法還是看密度。密度讀數波動大，說明有液滴；密度穩定但低于理論值，說明壓力或溫度測量有偏差。
十、精度與量程
蒸汽計量的精度要求通常是 1~1.5 級，用于內部核算；貿易結算才要求更高?？评飱W利的 0.2~0.5 級在蒸汽上屬于富余配置，但它帶來的好處是不需要補償。
量程按最大流量選，同時復核最小流量。蒸汽管線的負荷波動大，白天滿負荷、夜間低負荷很常見，量程比不夠時低負荷段不可用。
壓損要算進系統。蒸汽壓損大，用汽設備的有效壓差就小，可能影響換熱效率。這一點在大流量點位上尤其明顯。
十一、三個常見誤判
第一個誤判是把體積流量當質量流量比。同樣一噸蒸汽，壓力不同體積差很多，按體積比能耗一定錯。
第二個誤判是忽略疏水。蒸汽管路的疏水點不足，蒸汽帶水，表讀數偏低，還會加速管道腐蝕。
第三個誤判是補償參數一設了之。壓力變送器漂移、溫度點失效，補償結果就偏，而表面上看流量還在正常顯示。
這三個誤判的解藥都是“交叉驗證”：用科氏的密度校補償、用蒸汽平衡校總量、用設備能耗校單耗。
十二、一個蒸汽系統的配置思路
某化工裝置的蒸汽系統分三級：中壓過熱蒸汽總管、低壓飽和蒸汽支管、冷凝水回收。總管用渦街配流量計算機，按過熱蒸汽雙參數補償；低壓支管用渦街，按飽和蒸汽單參數補償；直接蒸汽加熱的兩個點位用 FCC300 DN25，取質量流量直測，省掉補償環節；冷凝水在疏水閥前用 FCC300 小口徑計量。
這套配置的原則是：大口徑、穩定負荷用渦街；小口徑、要精度、要直測質量的用科氏；兩相流位置不裝表，先分離再測。
十三、選型前的核對清單
一問蒸汽狀態：飽和還是過熱，壓力溫度多少。二問流量范圍：常用、最小、最大三個值。三問是否帶液：疏水是否充分，減溫器在下游還是上游。
四問壓損余量：用汽設備允許多少壓損。五問口徑與空間：直管段夠不夠，能不能停汽安裝。六問用途：內部核算還是對外結算。
六問填完，技術路線基本就定了。剩下的是品牌與價格，不是技術問題。
十四、把蒸汽數據用起來
蒸汽數據如果只用來顯示，價值有限。三個用法能把它變成管理工具。
第一個是單耗。按產品產量分?jǐn)傉羝?，算出單耗，按月?duì)比。單耗突然上升，先查疏水閥是否失效，再查保溫是否破損。
第二個是平衡。總管計量與各支管之和做平衡，差值超過 5% 就該查泄漏或旁路。這個動作每月做一次，能發現不少隱性損失。
第三個是趨勢。同一個點位，冬夏兩季的蒸汽量差異明顯，這是環境溫度的影響。把趨勢記錄下來，做年度預算時就有了依據。
數據存下來還要有人看。建議指定一個崗位每月出一次能耗簡報，兩頁紙，列出異常點位與建議。沒人看的報表，做一次就停了。
三個用法都不需要額外投資，只需要把數據從表里讀出來、按時間存好。
十五、常見問題
十四、常見問題
Q1：科里奧利能測飽和蒸汽嗎？
技術上可以，工程上要謹慎。飽和蒸汽易冷凝，兩相流會讓讀數跳變，疏水與保溫必須到位。
Q2：熱式能不能測蒸汽？
不能。探頭冷凝后換熱條件改變，讀數持續偏低，屬于原理不適用。
Q3：冷凝水計量裝在哪？
優先裝在疏水閥前的高壓?jiǎn)蜗鄠?cè)。閥后是兩相流，讀數不穩，除非先做氣液分離。
Q4：渦街為什么低負荷測不到？
旋渦強度與流速相關，低于下限時旋渦建立不起來。選型時按最小流量復核。
Q5：蒸汽計量一定要溫壓補償嗎？
渦街與差壓需要，科里奧利直測質量不需要。補償參數錯誤是能耗數據失真的常見原因。
Q6：蒸汽表需要多高精度？
內部核算 1~1.5 級夠用，貿易結算按當?shù)赜?jì)量要求執行。精度不是越高越好，穩定與補償正確更重要。
蒸汽計量這件事，技術路線選對只解決一半，另一半在疏水、保溫與補償。
反過來，疏水做不好、補償設不對，這一條在能耗審計里體現得最直接：數據對不上時，先查的是表，實際往往是疏水與保溫。
再貴的表也測不準蒸汽。
把這三件事做好，普通的渦街也能給出可信的數據。
