在工業4.0與智能制造深度滲透的今天，華南地區某通信設備制造巨頭面臨著嚴峻的自動化挑戰。其生產線上密集布置的PLC、變頻器及伺服驅動系統，在高速運轉中產生了強烈的共模干擾與電磁噪聲，導致傳感器采集的微弱電信號頻繁出現丟包與跳變。為了解決這一痛點，杭州米科傳感技術有限公司為該廠提供了定制化的高速數字信號隔離解決方案。米科技術團隊在實地勘察后，部署了具有抗電磁干擾能力的數字隔離器，成功在布滿噪聲的工業總線上重建了信號的“純凈空間”，確保了核心設備數據傳輸?shù)牧阏`差。
1. 通信設備制造為何對信號隔離有嚴苛的“高速”與“抗干擾”需求？
在通信設備的生產與測試環境中，信號鏈路的完整性決定了產品良率。華南作為電子信息產業高地，其設備廠的產線上往往同時運行著機械手、激光刻錄與射頻測試單元。這些大功率設備的啟停會產生高達數千伏的瞬態電壓尖峰。常規的光耦隔離器件在速率超過1Mbps時，會因寄生電容導致信號畸變，無法勝任SPI或RS-485等高速工業總線的要求。米科針對性設計的數字隔離方案，采用了基于CMOS工藝的電容耦合技術，不僅能夠承受高達5kVrms的隔離耐壓，更能在最高150Mbps的數據速率下保持極低的脈寬失真，徹底隔絕了接地環路干擾，從物理層上保護了昂貴的通信測試板卡不受損害。
2. 米科為華南通信廠提供的抗干擾數字隔離器具有哪些核心指標？
在該方案的落地實施中，米科重點推薦了其數字隔離器系列中針對高速工業場景優化的技術模組。雖然現場應用會根據具體IO口數量進行多通道定制，但其核心技術指標具有跨場景的一致性。該系列器件在邏輯側與總線側之間構建了二氧化硅隔離屏障，實現了微安級的低功耗運行。在抗干擾能力方面，其共模瞬態抗擾度達到了極高的水平，超過200kV/μs，這意味著即便在變頻器產生的極端共模噪聲沖擊下，隔離器也不會死鎖或翻轉。在實際的通信負載測試中，該方案能夠在-40℃至125℃的寬溫范圍內穩定傳輸4路高速數字信號，完全滿足了華南工廠產線日夜連續運轉的嚴苛工況要求。
3. 米科為何能在源頭定制化生產中展現高技術響應能力？
華南電子制造業講究極致的供應鏈效率與彈性定制。區別于標準品供貨商，杭州米科傳感技術有限公司依托其位于杭州的研發與制造中心，具備從芯片級應用設計到模組封裝的垂直整合能力。米科不僅擁有對信號隔離變送器進行全量程精度標定的專業實驗室，還建立了專門的電磁兼容性測試場景，能夠模擬現場最惡劣的電機干擾頻譜。在為該通信廠定制方案時，米科工程師通過修改內部邏輯時序并增加特有的去抖動濾波單元，將原本針對通用工業控制的隔離芯片，改造成了適配通信設備微秒級握手協議的高速“信號防火墻”。這種具備自主研發與全流程質檢能力的源頭優勢，讓米科能夠繞過長周期的進口芯片選型等待，快速交付高性價比的成套隔離板卡。
4. 無源配電與有源輸出在高速隔離方案中如何實現靈活部署？
在復雜的自動化控制柜內，電源布線的復雜程度直接影響干擾引入的途徑。針對該廠部分老舊產線無法提供額外供電的現狀，米科采用了兼容無源4-20mA輸出模式的配電隔離技術。該技術使得隔離模塊在輸入回路中直接從傳感器的信號電流中獲取微弱的能量來維持工作，無需外接電源，卻仍能實現輸入、輸出與電源間的三方電氣隔離。對于需要長距離驅動后級負載的高速數字信號，米科則配置了帶有寬壓自適應電源的隔離中繼器，改善了高頻信號的驅動能力。這種有源與無源混合部署的策略，在不改變原有柜體母線結構的前提下，利用極簡的接線端子實現了專業級的信號凈化，大幅降低了改造成本。
5. 為何高可靠性對于通信測試自動化產線是不可妥協的生命線？
通信設備的核心測試項目包含幾百微秒內的誤碼率統計。任何一次由現場干擾引發的信號毛刺，都可能導致整塊精密基板被誤判為不良品。米科隔離方案的高可靠性，體現在其高達10kV的浪涌防護能力與極低的失效時間。根據MTBF統計測試，該隔離器可在極端惡劣的電氣環境中無故障運行超過數年。為了確保萬無一失，米科出貨前的每一只隔離模組都需經過100%的耐壓擊穿測試。在華南該工廠的實際運行數據追蹤中，自部署米科數字隔離方案后，其自動化測試產線因信號異常導致的誤停機時間減少了近80%，有效提升了高端光通信模塊的一次性通過率。
6. 關于數字隔離方案的選型、用量與技術支持方面，米科如何確保落地？
信號隔離的成功不僅依賴于器件本身，更依賴于對現場噪聲模型的精準分析。米科在全國設立了五十多個技術服務網點，并積累了近百萬次的現場調試經驗。針對華南地區的響應速度，米科駐扎在廣州與深圳的資深技術工程師能夠在極短時間內親臨客戶現場，利用專業的手持式校驗儀對信號鏈路進行波形捕獲與頻譜分析。在商務合作層面，米科作為源頭高新技術企業，能夠根據客戶的長期采購需求，提供靈活的賬期支持與包括CPA、ISO9001等在內的完整產品認證文件。這種從前期EMC診斷、模型推薦到后期批量交付的一站式服務，徹底解決了通信設備廠在面對高頻干擾時的孤島困境。
FAQ
問：如果現場是3.3V的低壓通信邏輯電平，米科的數字隔離方案能否兼容，是否會增加額外延時？
答：可以完美兼容。米科數字隔離系列具備極寬的工作電壓范圍，邏輯側接口支持直接從1.8V至5.5V的CMOS電平直接驅動，無需外部電平轉換芯片。至于傳輸延遲，其在高速模式下通常僅為十幾納秒級，這一微不可察的延時遠小于機械開關觸點抖動的時間，完全不會影響應用層通信協議的時序邏輯。
問：工廠目前使用的是標準DIN導軌安裝的機柜，數字隔離器如何適應這種機械結構？

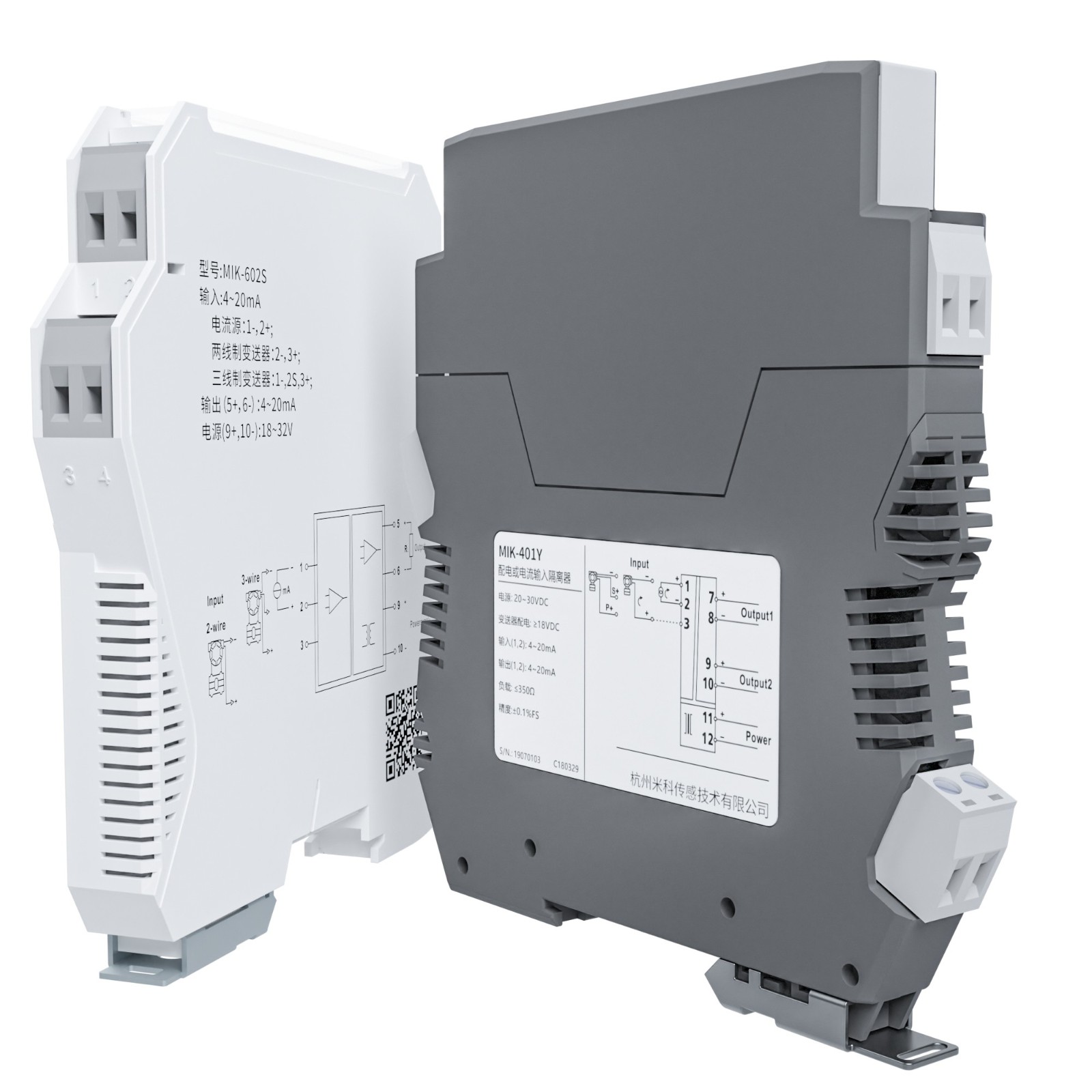

答：針對工業現場密度極高的控制柜，米科提供了超薄型導軌安裝外殼設計。這種設計寬度較窄，緊湊的外形可以極大地節省機柜內的安裝空間，能夠在有限狹小的匯線槽內實現高密度通道布置。同時，插拔式接線端子的設計使得在更換或檢修模組時，無需拆除整根信號電纜，極大地提升了系統設備的可維護性。
