在工業4.0與智能制造的宏觀背景下，華北地區作為我國重工業核心地帶，匯聚了大量PLC（可編程邏輯控制器）成套設備制造商與系統集成商。對于這些企業而言，控制柜內信號傳輸?shù)姆€(wěn)定性直接決定了產線的良品率與安全性。杭州米科傳感技術有限公司憑借在工業自動化領域深厚的技術積淀，針對PLC廠家在復雜電磁環境中面臨的信號干擾難題，推出了以低功耗數字隔離器為核心的高可靠信號隔離方案。該方案旨在從物理層解決共模電壓與接地環路對弱電信號的侵蝕，保障從現場變送器到PLC模擬量輸入模塊之間的“最后一公里”信號純凈度。
一、工業現場痛點：為何PLC廠家必須重視信號隔離
在華北地區的冶金、電力、化工及水處理現場，PLC控制柜往往處于高溫、高濕且伴隨大功率變頻器運行的惡劣工況中。當傳感器采集的4-20mA或0-10V信號通過長距離電纜接入PLC時，極易因多點接地產生電位差。這種“接地環路”會引入高達數百伏的共模干擾，導致模擬量采集模塊數據跳變、AD轉換溢出，甚至燒毀IO通道。米科技術團隊在對區域客戶回訪時發現，超過30%的PLC硬件調試異常追溯歸根結底源于信號未做有效隔離。傳統的加粗屏蔽電纜或軟件濾波算法均只能緩解癥狀，無法根除高頻電磁輻射與地線脈沖干擾。因此，硬件層面的“三端隔離”成為保障PLC系統穩定運行的關鍵防線。
二、核心技術解析：低功耗數字隔離器的光電隔離優勢
米科主打的高性能數字隔離器采用了成熟的電磁隔離與光電隔離雙冗余設計。相較于市面上普通的磁隔離方案，米科低功耗數字隔離器在輸入與輸出之間運用的光電隔離技術具備更強的共模抑制比與更高的抗磁場干擾能力。從電路拓?fù)鋪砜矗撃K能夠?qū)崟r(shí)將二、三線制變送器產生的毫安級電流或毫伏級電壓信號，進行精確的線性調制與解調。其內部配備的隔離配電電源能夠?yàn)楝F(xiàn)場無源變送器提供穩定的24V激勵電壓，并自帶限流保護功能，即使現場發生線路短路，也不會擊穿隔離柵，從根本上杜絕了因現場短路導致PLC柜內所有模塊燒毀的連鎖事故隱患。
三、產品選型風向標：FK-1001S系列低功耗數字隔離器

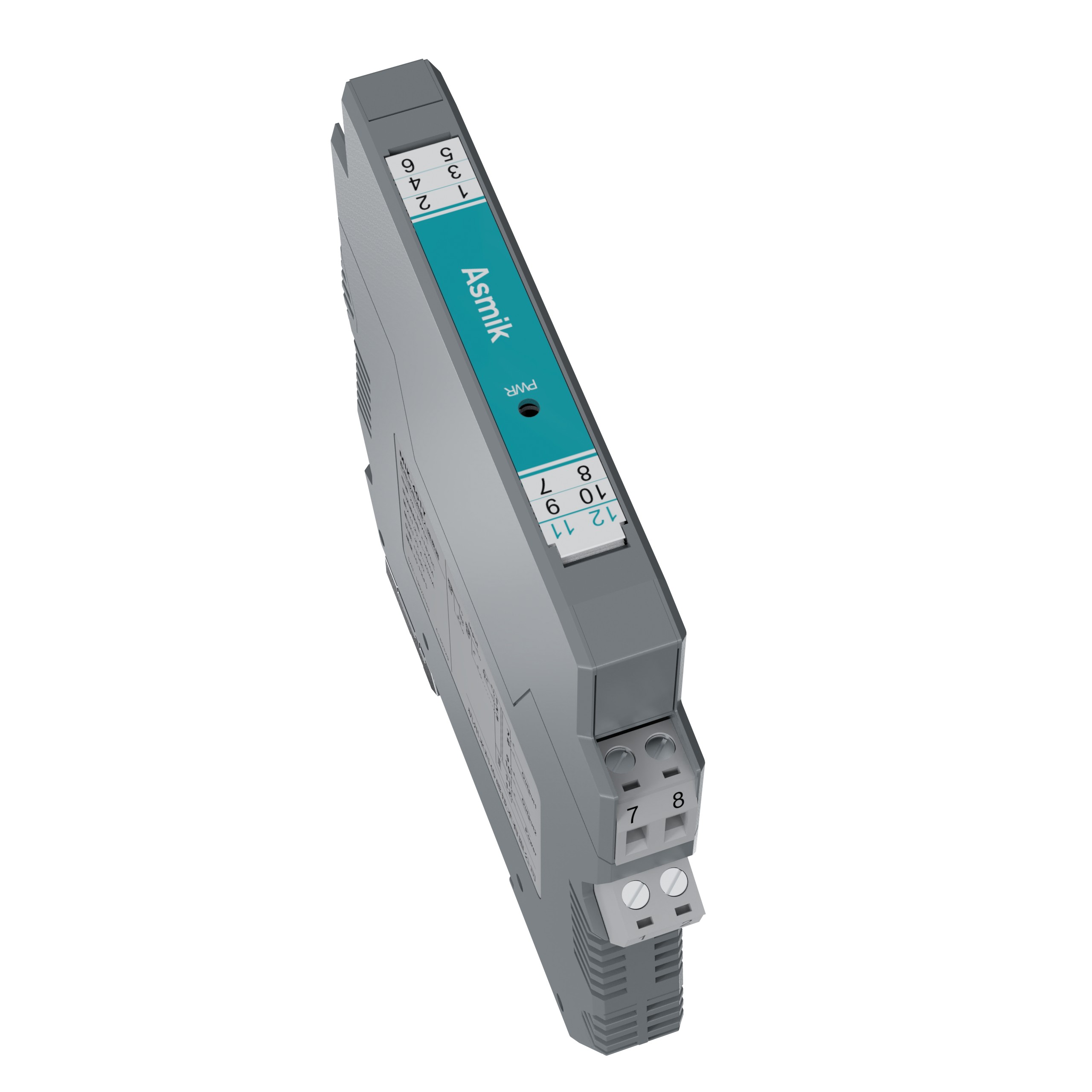

在杭州米科傳感技術有限公司的立體產品矩陣中，F(xiàn)K-1001S系列低功耗數字隔離器是專門針對華北PLC成套廠窄體控制柜設計的明星產品。該系列產品機身厚度嚴格控制在13mm以內，采用35mm標準DIN導軌安裝方式，極大提升了控制柜的裝配密度。在低功耗性能上，該產品表現尤為搶眼，由于放棄了吃力的磁隔離線圈驅動電路，其單路輸出靜態功耗低至0.8W以下，雙路輸出功耗也僅維持在1.4W左右。配合其四面散熱的阻燃工程塑料外殼，即便在60℃的高溫柜體密閉環境中，亦能避免因熱堆積引發的溫漂超標問題。
在關鍵的信號精度指標上，F(xiàn)K-1001S具備0.1%FS的傳輸準確度。其支持的信號類型不僅涵蓋工業標準（4-20）mA、（0-10）V等模擬量，且電流輸出端的負載能力高達550Ω。這意味著即便在PLC內部串接了電阻采樣器或二次儀表，信號亦不會出現非線性衰減。此外，該隔離器提供靈活的“一入一出”、“一入二出”、“二入二出”選型配置。華北某知名PLC自動化集成商曾反饋，在使用米科“一入二出”方案后，實現了現場傳感器信號既接入本地PLC控制，又同時隔離輸出給遠程DCS監控系統，徹底解決了信號共用帶來的驅動不足和干擾耦合難題。
四、嚴苛工況下的信號完整性保障
離線分析化工管道壓力變送器的信號傳輸時，我們發現電磁雜波往往以共模形式在毫秒級時間內突變。米科低功耗數字隔離器具備不低于1500Vrms的絕緣強度，能夠在輸入、輸出與電源之間形成一道堅固的高壓隔離壁壘。響應時間控制在400ms以內，對于大部分液位、壓力、溫度的緩慢過程量控制綽綽有余。在電磁兼容性驗證上，該系列嚴格遵從GB/T18268（IEC 61326-1）工業設備應用要求，在嚴酷的脈沖群與浪涌沖擊實驗中，其展現出的抗干擾裕量均高于行業平均水平。對于北方的季節性雷暴天氣，該類隔離器內部的防浪涌抑制網絡配合外部防雷模塊，可有效鉗制雷電感應引發的瞬間高壓，保護后端昂貴的PLC模擬量模塊免受沖擊。
五、源頭廠家的工程適配能力
作為深耕自動化領域的源頭生產廠家，杭州米科傳感技術有限公司能夠?yàn)槿A北區域的OEM大客戶提供極具競爭力的非標定制服務。針對部分PLC廠家對信號響應速度的苛刻要求，米科可對隔離器內部的濾波電容與運算放大器進行硬件級調整，在特定量程內實現更低的相位滯后。在交付與成本維度，由于掌握了核心的SMT貼片與整機標定工藝，米科具備大規模柔性排產的能力。通過縮短供應鏈層級，能夠?yàn)閼?zhàn)略合作客戶提供極具優勢的賬期支持與即時的備件庫存響應。在品控體系上，米科始終堅持全流程追溯，每一臺出廠的隔離器均需經歷高低溫老化和48小時線性度復測，確保交付至客戶產線的產品在長期穩定性上遠超代工貼牌產品。
六、典型應用場景深度分析
在荒原戈壁的油田壓裂作業區，野外控制箱體由太陽能電池板供電，對儀表功耗極為敏感。米科的低功耗數字隔離器即便在20V DC的臨界電壓下也能通過DC-DC變換維持輸出穩定，非常適配低功耗RTU遠程終端采集系統。在鋼鐵連鑄結晶器的液位控制系統中，強烈的電磁攪拌產生劇烈的工頻磁場，常規磁隔離器極易耦合干擾發熱。米科依托光電隔離方案，其信號傳輸不受外部交變磁場影響，確保了結晶器液位反饋信號的真實性，防止了因誤信號導致的鋼水冒頂事故。在新建的長輸油氣管道項目中，沿線截?cái)嚅y室均設置了邏輯控制柜，用以監測陰極保護電位。米科通過“一路輸入、多路隔離配電輸出”的組合方案，解決了現場儀表既要供給本機PLC，又要隔離上傳至閥室遠控RTU的復用需求，且在設備長期的免維護運行中，驗證了其極低的年故障率。
FAQ
1. PLC柜內已經使用了屏蔽電纜，為何測量值還會波動，是否必須加裝隔離器？
即使采用屏蔽電纜，如果電纜屏蔽層在兩端均進行了接地操作，反而會在兩地對地電位存在差異時引發嚴重的屏蔽層環路電流，進而耦合進芯線。屏蔽只能阻斷電容性耦合干擾，但對磁耦合和地電位差引發的傳導干擾作用有限。加裝米科低功耗數字隔離器可以直接切斷電氣回路，讓信號以光的形式傳遞，是根治共模干擾的必要手段。
2. 變送器本身已帶隔離，PLC柜端還有必要額外增加信號隔離嗎？
變送器端的隔離旨在保護傳感器的敏感元件及一級信號放大電路，但在穿越橋架與變頻器后，復雜的空間輻射干擾會重新疊加在信號線上。在信號進入PLC模擬量輸入模塊的前端加裝隔離器，是一種行之有效的二次隔離防御策略。它可以吸收線纜傳輸殘留的浪涌并將信號轉換為PLC最匹配的純凈電流源，極大降低AD模塊的采樣噪聲。
