涂料、油墨和樹脂車間里，流量計失效的原因往往不是精度，而是三件事：介質太粘、換色太頻、溶劑太危險。高粘度帶來壓損和堵管，頻繁換色帶來殘留和交叉污染，溶劑型產品則把防爆要求提到了首位。這三件事想清楚，配置才不會來回改。
還有一個前提常被跳過：先確認這條線到底要不要計量。涂料車間有些工位只需要監視有無流動，用一臺便宜的流量開關就夠；把每個工位都配上科里奧利，投資翻倍，維護點也多。
一、先給介質分檔
同樣叫涂料，粘度可能從幾百厘泊到幾十萬厘泊。清漆與溶劑型涂料的粘度較低，流動接近牛頓流體；色漆含顏料與填料，粘度高且常帶觸變性；樹脂與膠粘劑更粘，常溫下甚至需要加熱才能輸送。
分檔的意義在于選結構。
分檔還要看是否含填料。含滑石粉、硫酸鋇的色漆磨蝕性強，振管壽命明顯短于清漆線；同樣口徑，含填料線的備件周期要縮短一半。低粘介質可以用 U 型，壓損可接受；高粘介質必須用直管，流道順、壓損低、易清洗。FCC800 的直管型覆蓋 DN8~DN50，正是為這類工況準備的。
介質類型 | 典型粘度特征 | 建議結構 | 主要風險 |
溶劑型清漆 | 低粘、易流動 | 直管或 U 型 | 防爆、揮發 |
色漆與油墨 | 中高粘、含顏料 | 直管優先 | 沉積、磨損、換色殘留 |
樹脂與膠粘劑 | 高粘、需加熱 | 直管、保溫 | 壓損、固化堵管 |
水性漆 | 中粘、易結皮 | 直管 | 結皮、清洗 |
二、高粘度：先算壓損再談精度
高粘介質的壓損與粘度成正比，與流速的平方成正比。同樣口徑，水能過的流量，樹脂可能過不去。選型時必須按實際粘度和常用流量核算壓損，再對照泵的余量。
U 型與三角型的流道彎折多，壓損比直管大。
壓損核算有個簡便辦法：拿廠家給出的水壓損曲線，乘以粘度修正系數。修正系數按實際粘度與水的比值估算，數量級對了，再決定是否放口徑。高粘工況下，這個差異會被放大，輕則流量不足，重則泵過載。所以樹脂線優先直管，必要時放大一號口徑，用流速換壓損。
還有一條：粘度隨溫度變化劇烈。樹脂從 20℃ 升到 60℃，粘度可能降一個數量級。選型要按最低溫度（最粘狀態）核算，別按工藝正常溫度算，否則冬天開機會出問題。
三、換色：殘留比精度更影響質量
換色是涂料車間的日常動作。上一批的深色漆殘留在管壁與振管上，下一批淺色漆一沖，顏色就偏了。殘留量與管路死區、表面粗糙度、清洗方式都有關。
直管型在這件事上有天然優勢：流道順、沒有彎折死角，沖洗時介質能整體推進。
表面粗糙度也影響殘留。同一結構，內壁拋光更好的殘留更少，但價格更高。換色極頻繁的線（比如每天多次），這筆錢值得花。U 型的彎頭處容易存料，換色頻繁的線不建議用。
清洗方式有三種。
沖洗量要有依據，不能憑手感。按管容積的倍數估算，再用密度或顏色確認終點，兩次記錄之后就能定出這條線的標準用量。用量定下來，溶劑消耗和廢液處理成本都可控。溶劑沖洗最常用，用量按管容積的 3~5 倍估算； pig 清管適合長距離主管；拆檢清洗只在換季或大修時做。無論哪種，流量計最好走旁通，避免長期沖刷振管。
判斷沖洗是否到位，看密度比看時間準。沖洗到出口密度接近溶劑密度，說明殘留已經置換干凈；如果密度一直偏高，說明還有存料。
四、溶劑：防爆與靜電
溶劑型涂料車間通常劃為爆炸性環境，儀表的防爆要求由區域劃分決定，不能憑經驗。選型時先確認區域等級，再核對儀表證書覆蓋的型號與溫度組別。

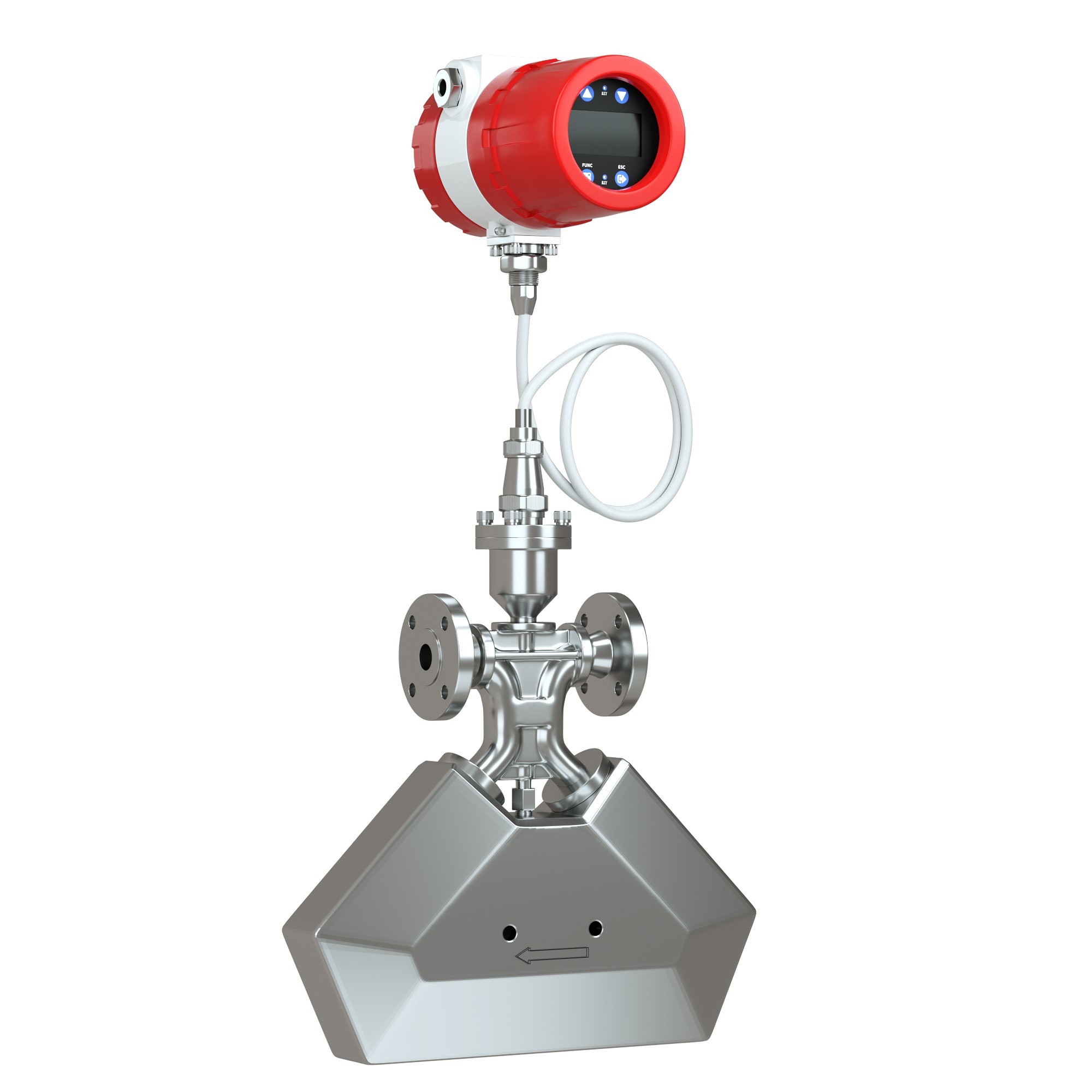

科里奧利系列中，FCC300 具備防爆合格證與 CE-EMC，可用于有防爆要求的點位；其它型號需按項目逐型號確認，不要默認同系列通用。
證書核對要看三處：證書編號與有效期、覆蓋的型號與口徑、溫度組別。三項都對上，才算真的合規。只看一張證書的封面，等于沒核。
靜電是另一個常被忽略的點。
靜電防護還包括流速。溶劑在管內的流速一般建議控制在 1m/s 以內，管徑越小越容易超標。選型時把流速算出來，比事后加接地更有效。溶劑在管道里高速流動會產生靜電，流量計、過濾器、軟管都要可靠接地，接地電阻小于 1Ω。接地不良時，靜電積聚放電，是溶劑車間最典型的點火源之一。
五、批量配色的精度怎么控
涂料配色通常是多組分按比例投料，主料量大、色漿量小。主料用 DN25~DN50 的表，色漿用 DN3~DN15 的小口徑，兩者的量程與精度要求不同。
關鍵是低負荷段。
配色精度還受攪拌影響。色漿加入后需要攪拌時間，攪拌不足時取樣偏淺，操作工就繼續加料，最后超量。這一段靠管理，儀表只能提供準確數據。色漿投加常在量程的 5%~15%，這個區間要看重復性而不是額定精度。FCC320 的 20:1 量程比與 ±0.1% 重復性在這個場景里比較實用。
批量控制還要設關閥提前量。
提前量還跟管路長度有關。表到閥之間那段管子的容積，會在關閥后繼續流入，表離閥越遠，過沖越大。安裝時盡量讓表靠近切斷閥，能省掉一部分補償。閥門從收到信號到完全關閉有一到兩秒滯后，高粘介質的滯后更長。做法是連續三批實測過沖量，取平均值作為提前量，換配方后重新測。
六、研磨與分散環節的含固
色漆在研磨與分散環節含固量高，顆粒硬，磨蝕明顯。這個工位的流量計要按含固介質配置：直管結構、控制流速、表前加過濾器。
研磨機的循環流量通常較大，但壓力波動也大。
含固介質還要考慮停車后的沉降。研磨線停機前應循環溶劑把管路頂空，否則顏料沉降在振管里，下次開機零點就偏了。安裝位置要避開泵出口的脈動區，傳感器兩端加支架，避免應力傳到振管。
如果這個工位不是必須計量，可以考慮用一臺表測總管，各研磨機按時間分攤。這樣既省投資，也減少易損點。
七、安裝位置與保溫
涂料線的安裝位置有三個常見錯誤。第一，裝在泵出口正對面，脈動直接進表；第二，裝在高點，管內積氣；第三，裝在長距離水平管的末端，流速低、易沉積。
正確做法是裝在泵下游的直管段，介質自下而上，兩端加支架。樹脂線還要做保溫，避免降溫后粘度上升、壓損增大。
保溫層不能越過傳感器標線，這是說明書里明確的界限。
保溫施工還有一個細節：法蘭與螺栓也要包進去，但不能把螺栓頭完全封死，檢修時要能拆。做過保溫的都知道，這個分寸比材料更重要。超過標線，熱量會導向轉換器安裝面，電子件先壞。
八、一個涂料車間的配置思路
某涂料企業的車間里，樹脂輸送線采用 FCC800 直管型 DN25~DN40，按最低溫度下的粘度核算壓損，管路做保溫；色漿線采用 FCC300 三角型 DN3~DN15，取小量程覆蓋低負荷投加；溶劑線采用 FCC300 DN15~DN25，按防爆區域配置，接地單獨做；三條線的表都裝了旁通，換色時走旁通沖洗。
配置定完之后，建議把三條線的清洗方式也寫進設備說明。同一臺表在兩條線上用，清洗方法不同，操作工容易混。
這套配置的核心不是選貴的表，而是按介質分線：高粘走直管、小量走小口徑、溶劑走防爆。三條線各管各的，換色和檢修互不影響。
九、四個常見誤判
第一個誤判是按水的粘度選型。樣本上的流量范圍通常以水標定，高粘介質在同樣壓差下過不了那么多量。按水選的口徑，裝到樹脂線上常常流量不足，現場第一反應是泵不行，其實是表選大了。
第二個誤判是只看口徑不看結構。同樣 DN25，直管與 U 型的壓損差一截，高粘工況下這一截足以決定能不能用。選型單上要寫明結構形式，不能只寫口徑。
第三個誤判是把換色殘留當成儀表問題。顏色偏了，先懷疑表不準，實際是管路存料。判斷方法很簡單：換色后先放掉前幾公斤，再看顏色是否穩定。穩定說明是殘留，不穩定才查表。
第四個誤判是防爆按整條線一刀切。同一車間里，溶劑區與水性漆區的區域劃分可能不同，用同一個配置會造成浪費或不合規。按區域分區配置，既安全也經濟。
這四個誤判有一個共同點：都發生在選型階段，卻要到投產后才暴露。把介質參數、結構形式、清洗方式、區域劃分四項在選型單上寫清楚，大部分問題可以提前避免。
十、常見問題
Q1：高粘介質能不能用 U 型？
能用但不推薦。U 型壓損大、彎頭處易存料，高粘與換色頻繁的線優先直管。
Q2：換色時一定要拆表清洗嗎？
不需要。走旁通、用溶劑循環沖洗即可，拆檢只在大修或結垢嚴重時做。
Q3：防爆區能不能用普通表？
不能。防爆要求由區域劃分決定，必須用有對應資質的型號，并核對證書覆蓋范圍。
Q4：色漿線為什么總是低流量不準？
多半是量程選大了。按色漿的常用流量選小口徑，把常用點提到量程的 20% 以上。
Q5：樹脂線冬天容易堵，怎么辦？
做保溫或伴熱，按最低溫度核算壓損，停機前用溶劑置換，不要留料過夜。
Q6：流量計能不能測含顏料的高粘漆？
能，但要按含固介質配置：直管、過濾器、定期沖洗，并把振管當易損件管理。
這三件事里，壓損是選型問題，殘留是設計問題，防爆是合規問題。三類問題要分開解決，混在一起談往往談不出結論。
涂料車間的計量，說到底是三件事的平衡：壓損要夠低、殘留要夠少、防爆要夠嚴。三件事都照顧到，表就能穩定跑下去。
