一臺質量流量計算不算“接好了”，不看表亮不亮，而看三件事：DCS 上的數值準不準、能不能讀到需要的變量、斷線或故障時能不能被發現。這三件事分別對應模擬量回路、通訊協議和診斷機制。選 4-20mA、HART 還是 Modbus，取決于你要幾個變量、要不要遠程組態、能不能接受多拉一根線。
一、三條路的分工
4-20mA 是最基礎的一條：一根兩芯線，傳送一個變量，抗干擾好、接線簡單、幾乎所有 DCS 卡件都支持。缺點是只能傳一個量，要看密度和溫度就得再加兩路。
HART 是在 4-20mA 上疊加數字信號，模擬量照常輸出，同時可以讀參數、改量程、看診斷。它不增加布線，但通訊速率低，不適合高頻采集。
RS485 Modbus-RTU 是總線：一對雙絞線掛多臺表，一次可以讀幾十個寄存器。化工的批次記錄、能耗核算、設備管理平臺，基本都走這條路。
三條路不是替代關系，實際項目里常常并用：4-20mA 進 DCS 做控制，RS485 進平臺做數據，HART 用于調試與診斷。
選哪條，先問三個問題：需要幾個變量？要不要遠程改參數？上位機是 DCS 還是自建平臺？只要一個流量值的，4-20mA 最省事；要流量加密度加溫度的，RS485 一次讀完；既要控制又要診斷的，模擬量加 HART。
成本也要算。4-20mA 每加一路要加一對線、一個卡件通道；RS485 只加一根雙絞線，但要在 PLC 或平臺上寫解析程序。表多、點位密的時候，總線的邊際成本明顯更低。
二、4-20mA：先分清有源無源
這是現場最容易接錯的一項。有源輸出自帶電源，兩根線直接進卡件；無源輸出需要外部提供回路電源，通常由 DCS 卡件或隔離器供電。接反了輕則無信號，重則燒卡件。
核對順序是三步：看卡件是 sourcing 還是 sinking、看儀表是有源還是無源、算回路負載是否在允許范圍。

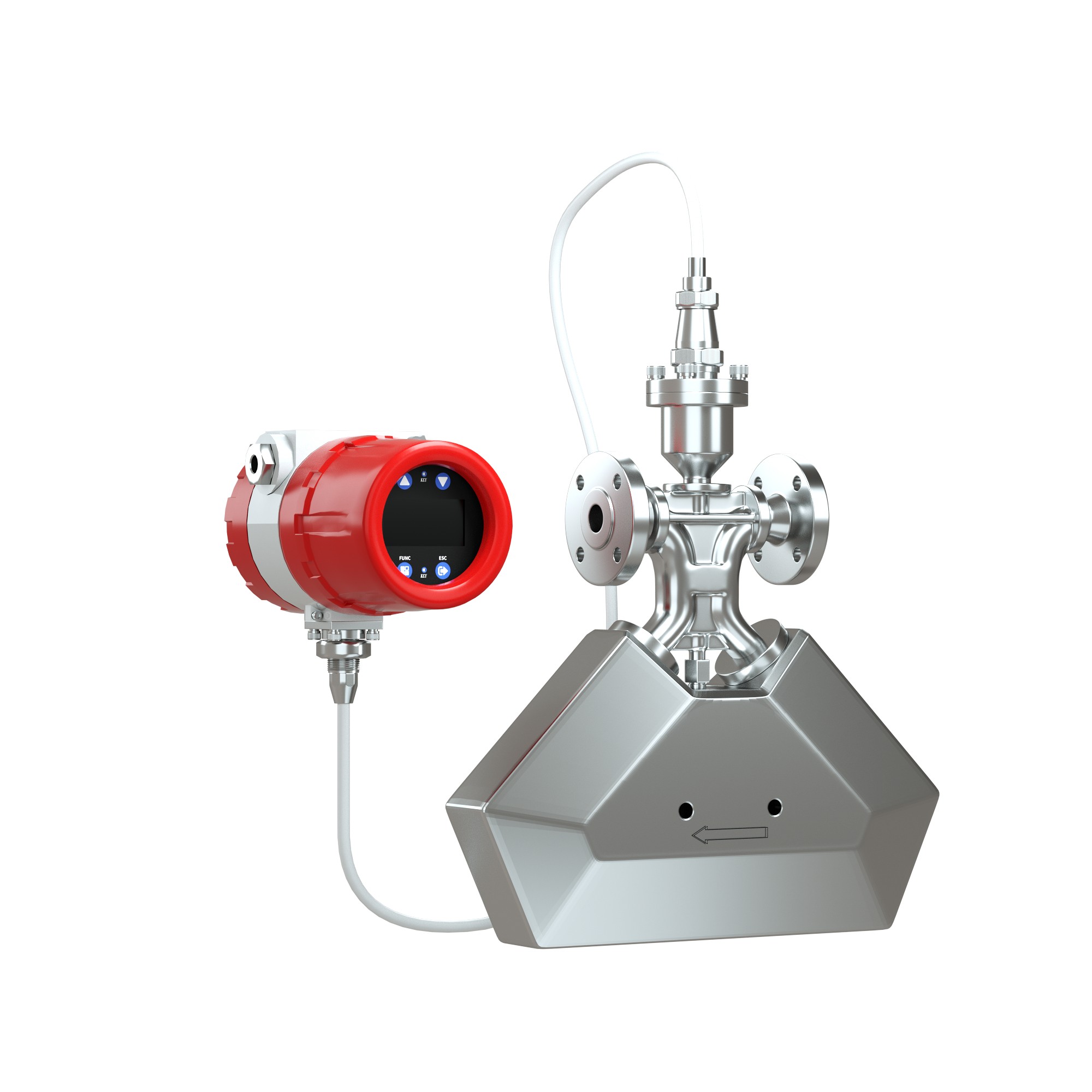

FCC300 提供兩路 4-20mA，輸出負載 250~600Ω；FCC320 為有源輸出，負載 250~750Ω；FCC800 的負載不超過 750Ω。負載超限的典型表現是滿量程時電流上不去，讀數卡在某個值附近。
還有一個細節：兩路電流可以分別組態為質量流量、體積流量、密度或溫度。這意味著不用加表，就能把密度送到 DCS 做濃度監視。
負載算完還要看線路壓降。24V 供電、線路長、卡件內阻大，末端電壓可能低于儀表最低工作電壓。現場經驗是末端不低于 21V，超長線路加粗線徑或就近取電，別指望調零能解決。
屏蔽層單端接地這一條，很多現場做成了兩端接地，結果地電位差在屏蔽層上形成環流，反而引入干擾。判斷方法是看干擾是否隨附近大功率設備啟停而變化。
三、HART：組態方便，但不是數據通道
HART 的價值在調試與維護。現場不用開蓋，用一臺手操器或筆記本就能改量程、改單位、看故障碼；DCS 側如果配了 HART 多路復用器，還能把設備狀態匯總到資產管理系統。
它的局限也明顯：通訊速率低，一輪參數讀下來要幾秒；不能替代總線做批量數據采集；部分老卡件只透傳 4-20mA，HART 信號被濾掉。
所以 HART 適合兩類場景：一是調試期頻繁改參數的項目，二是需要設備管理但不想增加布線的老裝置。FCC300 的 HART 為選配，F(xiàn)CC320 與 FCC800 支持 HART，選型時要確認。
如果裝置里表很多，HART 多路復用器值得考慮。一臺復用器可以掛十幾臺表，把每臺的量程、故障碼、零點偏移匯總到資產管理軟件，巡檢不用逐臺開蓋。這筆投入在幾十臺表的裝置里，通常一年內就能收回。
四、Modbus RTU：寄存器怎么讀
RS485 走 Modbus-RTU，核心是寄存器地址表。以 FCC300 為例，常用寄存器如下。
變量 | 寄存器地址（DEC） | 數據類型 |
質量流量 | 2000 | 32 位浮點 |
體積流量 | 2002 | 32 位浮點 |
介質溫度 | 2004 | 32 位浮點 |
介質密度 | 2006 | 32 位浮點 |
質量總量（低/高） | 2008 / 2010 | 浮點 + 長整型 |
體積總量（低/高） | 2012 / 2014 | 浮點 + 長整型 |
清除總量 | 2052 | 寫 0 執行 |
校準零點 | 2054 | 寫 0 執行 |
流量系數 | 2124 | 讀寫 |
幾個要點。第一，每個寄存器占 4 字節、兩個地址，數據為 32 位單精度浮點，高字節在前。第二，總量采用高低位組合，總量等于高位乘一百萬加低位，讀數時兩個寄存器都要讀。第三，寫操作需要密碼，讀操作不需要，這在做數據采集時省事，做遠程控制時要謹慎。
還有一類寄存器容易被誤用：清除總量（2052）與校準零點（2054）都是寫 0 執行。這兩個動作不能放進普通的輪詢腳本里，一旦誤寫，累計值清零或零點被改，數據就廢了。
讀多個變量用功能碼 0x03，報文里帶起始地址與寄存器數量；寫單個或多個用 0x06 與 0x10。地址連續時一次讀四個變量，比讀四次快得多，PLC 編程時值得合并。
五、點表怎么設計
點表是通訊的“地圖”，設計不好，后期維護全是坑。
地址規劃：RS485 地址范圍 0~31，同一總線上的表不能重號。建議按位號規律分配，比如按區域分段，避免新增表時臨時找一個空號。
波特率：FCC300 支持 1200、2400、4800、9600。總線上所有設備必須一致，距離遠、干擾大時降速更穩。
輪詢策略：一臺表讀四個變量，就是四個讀寄存器請求；十幾臺表串在一條總線上，一輪下來可能幾百毫秒。控制用的數據放 4-20mA，管理用的數據走總線，能避開實時性問題。
命名規范：點表里除了地址，還要寫清變量名、單位、量程、小數位。單位不寫，三個月后就沒人說得清這個數是 kg/h 還是 t/h。
點表建議做成三列：儀表側（位號、地址、寄存器、數據類型）、網絡側（IP 或串口、從站號、掃描周期）、應用側（變量名、單位、報警限）。三列對齊，編程和運維看的是同一張表，扯皮就少。
點表還要留版本號。改造、擴容、換表都會讓點表變化，沒有版本號的點表，三個月后分不清哪份是準的。建議文件名帶日期，改動處用批注標出。
六、常見故障與排查
A/B 接反。 表現為完全無響應。調換兩根線即可，不會損壞設備，但別在通電狀態下反復插拔。
地址沖突。 表現為有時能讀、有時讀錯表。用逐臺斷電法定位，或者臨時改成單表調試。
浮點解析錯。 表現為讀數是一個荒謬的大數或小數。多數是字節序搞反，把高低字節調換再試。
屏蔽與接地。 雙絞線屏蔽層單端接地，不要兩端都接，否則形成地環流。信號線與動力線分開走，距離至少 20 厘米。
輪詢超時。 表多、線長、波特率高，三者疊加容易超時。先降波特率，再查終端電阻，最后考慮加中繼。
數值緩慢爬升。 不是通訊問題，多半是零點漂移或振管積料。把密度趨勢調出來看，密度同步變化就是介質問題，密度平穩就是零點問題。
七、數據上平臺：能做什么
通訊接通只是第一步，數據用起來才有價值。常見的三類應用。
能耗核算：把各點位的質量流量或標況體積流量按班次累計，與能源賬單對賬。差得多的分支，往往就是泄漏或旁路。
批次追溯：質量流量、密度、溫度、累計量按批存檔，配合配方號與時間戳，形成完整的投料記錄。這是精細化工最實用的一項。
設備管理：把密度穩定性、零點漂移、故障碼作為健康指標，提前發現振管積料或傳感器異常。比等到讀數明顯不對再修，主動得多。
報警聯動是另一個實用場景。把質量流量的低限、密度的高低溫差、通訊超時三類信號做成組合條件，能區分真斷料和表出問題兩種情況。單一信號容易誤報，組合條件才可靠。
三類應用有一個共同前提：數據要帶時間戳，且時鐘統一。DCS、PLC、平臺三方時間不一致，做批次追溯時對不上，前面所有工作都白做。
八、一個設備配套的做法
河南萊帕克化工設備制造有限公司屬于化工設備與工程方向，流量計隨成套設備交付，通訊配置要一次定好。做法是：模擬量固定兩路（流量、密度），RS485 固定一路，地址與波特率在出廠前寫入并貼在銘牌旁；隨箱提供點表，列明位號、寄存器、單位、量程；現場只需按點表組態，不再逐臺試。
這套做法的收益在第二臺設備上體現得最明顯。第一臺摸索出來的點表，直接復制到后續項目，調試時間從一天壓到兩小時。
標準化還有一層價值：售后。設備賣到外地，現場電工按點表接線，廠家遠程指導就能通，不必派人飛過去。
九、常見問題
Q1：4-20mA 和 RS485 能同時用嗎？
能。FCC300 的兩路電流、脈沖與 RS485 可以同時輸出，互不影響。控制走模擬量、管理走總線，是常見搭配。
Q2：距離遠了用什么？
RS485 在 9600bps 下理論可達千米級，實際受干擾與節點數影響。超過幾百米建議降速、加中繼，或改光纖轉換。
Q3：讀總量為什么會跳變？
多半是高低位沒有同時讀，或者輪詢間隔太長導致跨越了進位。建議一次讀兩個寄存器，并在上位機做拼接校驗。
Q4：能不能遠程改量程？
技術上可以，寫寄存器需要密碼。工程上不建議開放給生產網絡，量程屬于計量參數，改動要留審批記錄。
Q5：通訊正常但數值不對，先查什么？
先查單位與量程設置，再查浮點字節序，最后查是否讀錯了寄存器。三項排除后再懷疑表本身。
Q6：一條總線最多掛多少臺？
理論上 RS485 可掛 32 個節點，實際建議不超過 16 臺，留出余量并降低輪詢壓力。表更多時分區布線，或改用多串口卡。
上線前建議做一次斷線演練：拔掉通訊線，看平臺是否報警、DCS 是否保持最后值、有沒有誤動作。演練通過再投運，比運行中發現問題從容得多。
通訊這件事，做對了是“看不見的基礎設施”，做錯了就是長期的隱形成本。點表寫清楚、地址規劃好、單位標注全，后面幾年都省心。有具體點位要接，把儀表型號、DCS 卡件類型和現有總線情況發過來，我們出一份點位與地址規劃。
