老裝置換表，難點從來不在選型，而在“裝得進去、接得上去、驗得過去”。管路已經成型、支架已經焊死、DCS 卡件已經定型，任何一個環節對不上，改造就會從半天變成一周。把五個前提在停機前核對完，改造才有可能在一個停車窗口內收尾。
一、改造項目的三個硬約束
第一個約束是管路。老裝置的法蘭標準可能是國標、也可能是化工部標準，DN 與實際內徑未必一致，法蘭間距更是各家不同。換表必須按現有法蘭反推，而不是按新表去改管。
改造與新裝的心態差別也在這里：新裝是管路為儀表讓步，改造是儀表向管路讓步。順序搞反，方案再漂亮也落不了地。
第二個約束是空間。科里奧利有直管、U 型、三角型三種結構，同樣口徑下長度差別很大。DN25 的直管型法蘭間距 751mm，U 型只有 540mm，三角型更短。原來裝渦街的位置，未必裝得下直管科氏。
第三個約束是電氣。老 DCS 的輸入卡件可能只支持 4-20mA，不支持 HART；供電可能是 24VDC 集中供電，也可能是就地 220VAC。這些條件決定新表能不能“即插即用”。
二、第一步核法蘭：標準、DN 與間距
法蘭要先看標準。FCC300 的法蘭符合 HG/T20592，卡箍符合 ISO2852。如果現場是 ANSI 法蘭或舊部標法蘭，需要配過渡法蘭或定制，這一步不確認，貨到現場裝不上。
螺栓孔也要核。同樣標稱 DN25，不同標準的孔數與孔距可能不同，PN16 與 PN40 的螺栓數量也不一樣。核對順序是：DN、壓力等級、密封面型式、孔數孔距，四項都對上才算匹配。
再看法蘭間距。以 FCC300 直管型一體式為例，各口徑的間距是：DN8 492mm、DN10 542mm、DN15 622mm、DN20 685mm、DN25 751mm、DN32 867mm、DN40 963mm、DN50 1053mm、DN80 1185mm。U 型結構更緊湊：DN20 540mm、DN25 540mm、DN32 544mm、DN40 600mm、DN50 606mm、DN80 866mm、DN100 950mm、DN150 1300mm。
口徑 | 直管型間距 | U 型間距 | 三角型間距 |
DN3~DN8 | — | — | 196~250mm |
DN10~DN15 | 542~622mm | — | 161mm |
DN20 | 685mm | 540mm | — |
DN25 | 751mm | 540mm | — |
DN32 | 867mm | 544mm | — |
DN40 | 963mm | 600mm | — |
DN50 | 1053mm | 606mm | — |
DN80 | 1185mm | 866mm | — |
注意這張表是傳感器本體的間距，不含法蘭墊片與螺栓長度。改造時要在兩端各留 20~30mm 的調整余量，否則管道熱脹或對口偏差會把表頂住。
三、第二步核空間：三種結構的取舍

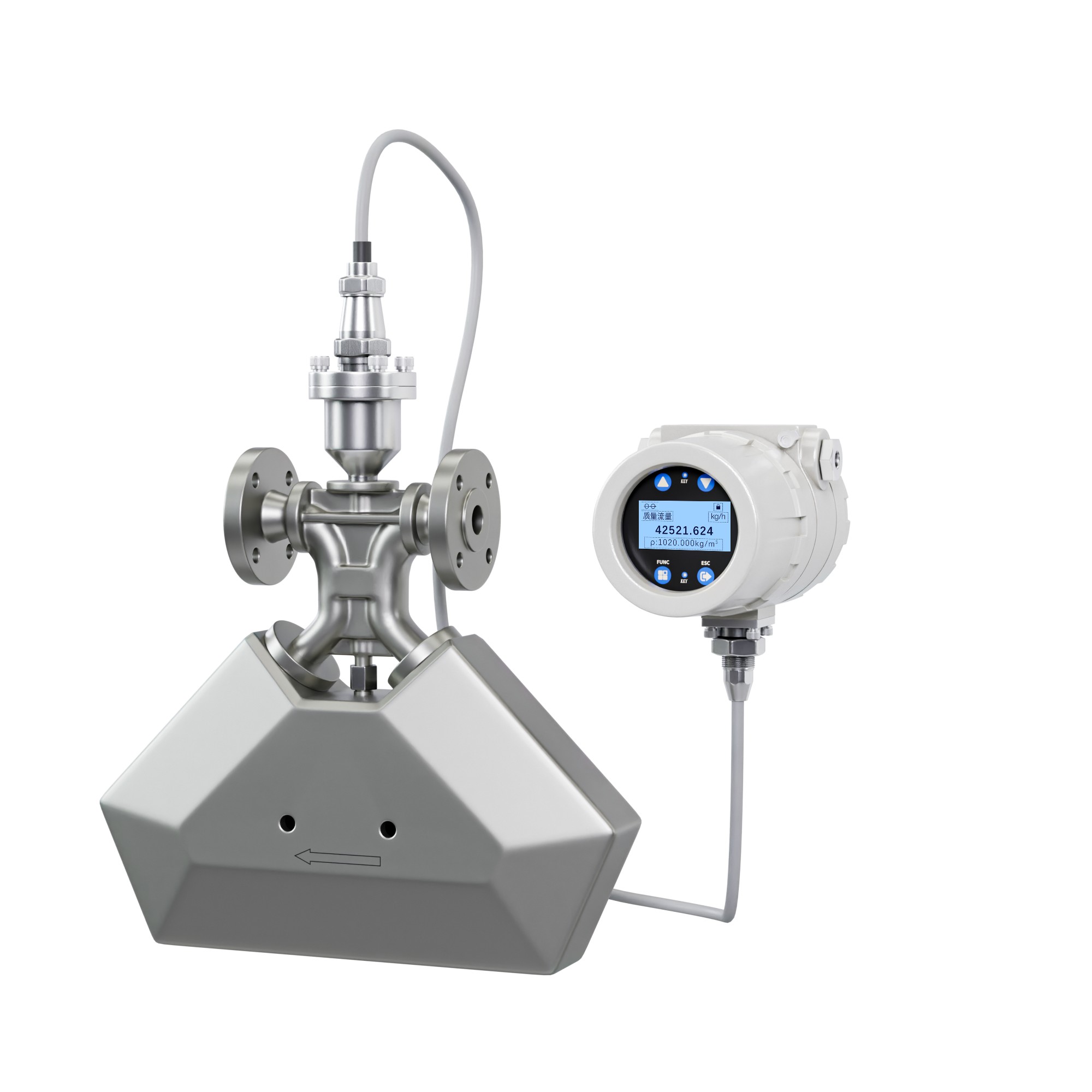

直管型最長，但流道直、不易積料，含固介質優先。U 型短，適合空間受限的工位，但壓損比直管大，低壓系統要核算。三角型最短，用于 DN3~DN15 的小流量點位，外殼上還有兩個安裝孔，可以直接固定在支架上。
換結構還要核壓損。U 型與三角型的流道彎折更多，同樣流量下壓損比直管大。原系統靠位差或低壓泵輸送的，換表后可能出現流量不足，方案階段要按最大流量核算允許壓損。
改造現場還要看三樣東西：上方有沒有操作空間（表頭要能讀數、要能接線）、側向有沒有拆裝空間（傳感器需要整體吊出）、下方有沒有支撐位置（傳感器兩端必須固定）。這三樣缺一樣，結構就得換。
重量常被低估。DN50 的直管型約 42kg、DN80 約 66kg，U 型 DN100 則到 165kg。老裝置的行車噸位、吊點位置、樓層承重都要提前確認，靠人力抬 100kg 以上的傳感器，既不安全也裝不準。
還有一條容易忽略：原管道如果是橫向布置，科里奧利不能橫向安裝，因為振管重力會疊加進測量結果。這種情況下要改管，或者改成垂直/旗式安裝，工程量會明顯增加，必須在方案階段就發現。
四、第三步核信號：4-20mA 的有源與無源
這是改造中最容易出錯的一環。4-20mA 分有源和無源：有源輸出自帶電源，兩根線直接進 DCS 卡件；無源輸出需要 DCS 或外部提供 24V 回路電源。兩者接反，輕則無信號，重則燒卡件。
FCC300 提供兩路 4-20mA，輸出負載 250~600Ω，另有脈沖與 RS485（地址 0~31，波特率 1200~9600），HART 為選配。FCC320 為有源 4-20mA，負載 250~750Ω，另有無源脈沖（10Hz~10kHz）與 RS485、HART。
核對順序是：先看 DCS 卡件是 sourcing 還是 sinking，再看新表是有源還是無源，最后核對負載電阻是否在范圍內。如果 DCS 卡件內阻偏高，超過 750Ω，就要考慮加隔離器。
通訊要不要上，取決于改造目的。只做趨勢和累計，4-20mA 足夠；要做遠程組態、故障診斷、批量配方下發，才需要 HART 或 RS485。老裝置加通訊，往往還要改 DCS 驅動與點表，工作量比接線大得多。
五、第四步核電源與接地
FCC300 支持 24VDC 與 220VAC 兩種供電，功耗不超過 15W；FCC320 同為雙電源，功耗 10W。改造時優先沿用現場已有的供電方式，避免新增電源回路。
24VDC 集中供電還要算壓降。線路長、表數量多時，末端電壓可能低于儀表最低工作電壓，表現為上電正常但輸出跳動。經驗做法是末端實測不低于 21V，超長線路加粗線徑或就近取電。
接地有兩條硬要求：接地電阻小于 1Ω，接地線盡量短。管道導電時，傳感器接地端子可直接接管道；管道不導電或浮空時，把轉換器接地端子接到保護地。老裝置常見的問題是接地排銹蝕或接地線過長，改造時順手處理掉，比事后排查省事。
分體式的電纜也要提前算長度。專用電纜不超過 100 米，必須單獨走線，不能與動力線同槽。改造時如果只能走原有橋架，要確認橋架內是否有變頻器電纜，必要時加金屬隔板。
六、第五步核合規與計量
先看防爆。原表是防爆型，新表也必須是防爆型且證書覆蓋該型號與區域。科里奧利系列中，FCC300 具備防爆合格證，可在防爆區使用；其它型號需按項目要求逐型號確認。
再看計量。如果這個點位涉及貿易結算，新表要能滿足計量院的檢定要求，隨機文件要齊全：說明書、合格證、檢驗報告、標定記錄。內部過程點則按企業計量管理制度執行，要求相對寬松。
改造還涉及一個容易忽略的動作：舊表怎么處置。結算點位的舊表如果還在檢定有效期內，拆下來要登記入庫，避免被誤裝到別的點位；帶放射源的舊表還要按危廢流程處理。
最后看文件一致性。銘牌型號、量程、材質、壓力等級要與合同一致，改造項目最容易出現“表對了但銘牌參數不對”的情況，驗收時會被卡。
七、一個停車窗口內的施工順序
以 8 小時窗口為例。前 2 小時做拆前準備：確認介質排空、閥門關斷、管道泄壓，核對新表與舊表的法蘭間距、DN、螺栓孔距。
中間 4 小時做拆裝：拆舊表、清法蘭面、換墊片、吊裝新表、對角緊固螺栓。分體式還要同時完成支架固定與電纜敷設。這一段最費時間的是對口，法蘭不同軸時不要硬拉，寧可加調整段。
動火與受限空間作業要提前辦票。老裝置管廊內常有殘留介質，切割、焊接前必須做氣體檢測；進入框架內拆裝，按受限空間管理。流程不走完，窗口再長也開不了工。
最后 2 小時做接線與調試：接線、接地、上電預熱 10 分鐘、零點校準、信號對點。零點校準的前提是滿管且靜止，改造現場常常急著投料，這一步被壓縮，后面就會以零點漂移的形式還回來。
如果窗口實在不夠，寧可先投料運行、另約時間單獨做零點校準，也不要在不滿管或介質流動的狀態下硬做。錯誤的零點比沒有零點更難排查，因為它看起來一切正常。
信號對點要做完整：4-20mA 的 4mA 與 20mA 兩點都要對，不能只看中間值；脈沖當量要按新的量程重算；RS485 的地址與波特率要和 DCS 點表一致。三項都對完，再簽字確認。
八、兩個現場做法
精細化工的逐臺替換。 浙江睿高新材料股份有限公司屬于精細化工與有機原料方向，裝置內流量計數量多、口徑雜。逐臺替換的做法是先建一張臺賬，記錄每臺表的位號、口徑、法蘭標準、間距、信號類型、供電方式，替換時按臺賬核對，不靠現場量。臺賬建一次，后面每次改造都能省半天。
設備廠的標準化改造包。 河南萊帕克化工設備制造有限公司屬于化工設備與工程方向，改造常以“包”的形式交付。做法是把常用口徑的替換方案固化成套件：表體、過渡法蘭、墊片、螺栓、電纜、接線圖、調試記錄表，一箱一套。現場按圖施工，不依賴個人經驗，工期和質量都更可控。
九、常見問題
Q1：舊表是渦街，能直接換成科氏嗎？
不一定。渦街的法蘭間距通常比同口徑科氏短，直接換會頂住管道。要先量間距，必要時加短節或改結構（U 型、三角型）。
Q2：DCS 只支持 4-20mA，新表能接嗎？
能。科氏系列都提供 4-20mA，關鍵是核對有源無源與負載電阻。DCS 卡件內阻偏高時加隔離器即可。FCC300 為兩路 4-20mA、負載 250~600Ω，FCC320 為有源輸出、負載 250~750Ω，接線前先確認卡件類型。
Q3：改造需要停多久？
常規口徑、單臺替換，8 小時窗口足夠；涉及改管、加支架、換法蘭的，按 1~2 天安排。分體式還要加電纜敷設時間。
Q4：舊管道是橫向的怎么辦？
科里奧利不適合橫向安裝，需要改成垂直或旗式。改造量會增加，方案階段就要確認，不要等到現場才發現。
Q5：改造后精度能恢復到出廠水平嗎？
能，前提是安裝應力消除、滿管靜止校準、接地合格。三項都做到，實測重復性通常與出廠一致。
Q6：舊表拆下來還能用嗎？
能用的前提是三點：振管無損傷、有完整標定記錄、法蘭與量程匹配新點位。缺一樣就不建議再用，尤其是含固工況拆下來的表，振管磨蝕往往看不出來。
改造的本質是把不確定性提前消掉。法蘭、空間、信號、電源、合規，五項在停機前核對完，現場就只剩下擰螺栓和接線。反過來，任何一項留到現場解決，都會變成工期，也會變成責任劃分的爭議。有改造點位需要核尺寸，把舊表銘牌照片、法蘭實測間距和信號卡件型號發過來，我們先出一版可落地的替換方案。改造不怕麻煩，怕的是到了現場才發現麻煩，那時改哪一樣都要占工期。
