化工裝置里有一類流量長期被忽視：配氣柜的一路氫氣、反應釜的氮氣保護、在線分析儀的取樣氣、小口徑尾氣排放。這些流量常在幾十毫升到幾百升每分鐘之間，用浮子流量計只能看個大概，用差壓變送器幾乎沒有信號，用皂膜流量計又無法在線。微型熱式氣體質量流量計正是為這個區間設計的：量程比 100:1，直接輸出質量流量，響應可以做到 10 毫秒以內。
一、化工里哪些氣體流量小到測不準
第一類是配氣。精細化工的反應氣氛、催化評價裝置、材料合成的混合氣，往往需要兩路到六路氣體按比例混合，單路流量可能只有幾十毫升每分鐘。配比精度直接決定實驗重復性。
第二類是保護氣。反應釜投料前的氮氣置換、儲罐的惰化保護、易氧化物料的輸送保護，流量不大但必須連續，一旦斷氣就是安全事故。
第三類是取樣。在線色譜、氧分析儀、微量水分儀都需要恒定流量的樣氣。流量波動會讓分析值整體偏移，卻很難被發現。
第四類是尾氣與吹掃。小試裝置、中試線的尾氣排放、管路吹掃，管徑常在 DN15 以下，流速低、壓力接近常壓。
這四類點位的共同點是：流量小、壓力低、要求響應快、安裝空間有限。常規流量計在這個區間要么量程不夠，要么壓損太大，要么體積裝不進去。
很多裝置的做法是"先不裝表"，靠閥門開度和經驗控制。短期看省了成本，長期看代價更高：配比不穩導致批次波動，保護氣斷了沒人知道，分析儀讀數漂移查不到源頭。等到出現質量問題回頭補裝，管路已經成型，改造難度比新建時大得多。所以這類小流量點位的正確做法，是在設計階段就把表位和旁路預留出來。
二、熱式測量的原理與三個邊界
熱式氣體質量流量計的核心是兩個溫度傳感器：一個測介質溫度，一個被加熱到高于介質溫度。氣體流過時帶走熱量，為維持溫差恒定就要提高加熱電流，電流大小與質量流量相關。因為溫差恒定，熱式從原理上不需要額外的溫度壓力補償，直接輸出質量流量或標況體積流量。
邊界有三條。第一，讀數與氣體組分相關。不同氣體的比熱和導熱系數不同，同一臺表測空氣和測氫氣，讀數不能直接互換。FTM200 支持空氣、氧氣、氮氣、氬氣、二氧化碳、一氧化碳，FTM210 支持空氣、氮氣、氧氣、氬氣、二氧化碳，換氣種時必須同步修改表內氣體類型或修正系數。
第二，怕冷凝。氣體帶水、帶油霧，或者環境溫度低于露點，傳感器表面結露后讀數會持續漂移，嚴重時直接失效。樣氣前處理不是可選項，是必需項。
第三，量程決定下限。微型表的下限可以很低，但如果按最大流量選型，常用流量落在量程的 5% 以下，分辨率就不夠了。選型時先看常用流量，再看最大流量。
三、FTM200 與 FTM210 怎么分工

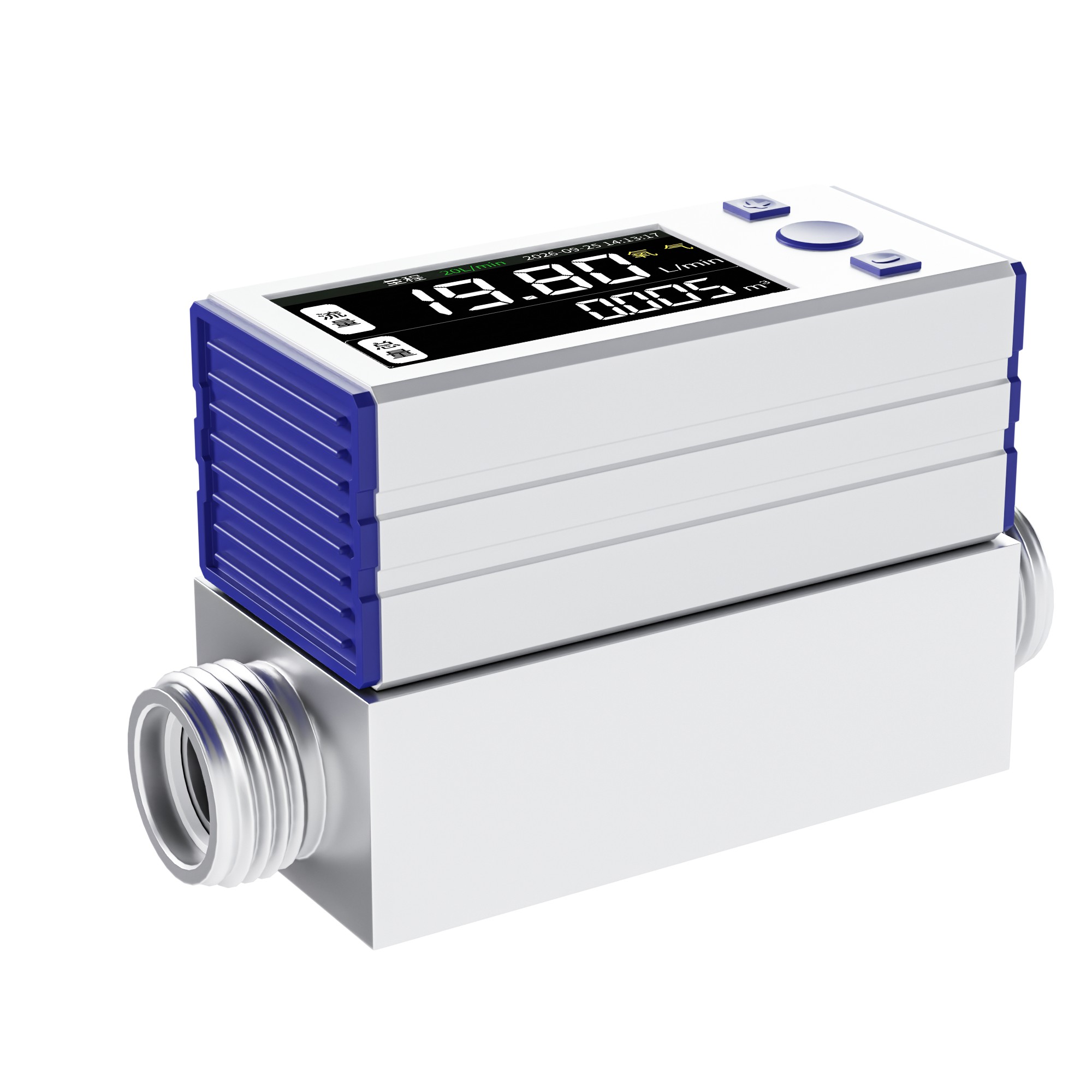

FTM200 是常規精度、較大流量的選擇。五個規格 20/60/100/200/300，對應流量范圍 0.2~20、0.6~60、1~100、2~200、3~300 L/min；量程比 1:100；準確度 ±1.5%FS，重復性 0.5%；壓損 600~2000Pa；過程壓力不超過 1MPa；工作溫度 -10~55℃，防護等級 IP52；供電 9~24VDC，功耗不超過 2VA；輸出 4-20mA（負載≤650Ω）、RS485 Modbus-RTU、脈沖與一路報警；過程連接為 Φ6/8/10mm 快插，電氣接口 GX16-7 航空插頭。
FTM210 是微流量、快響應的選擇。八檔量程從 1~100mL/min、5~500mL/min、10~1000mL/min、20~2000mL/min，一直到 0.2~20L/min、0.5~50L/min、1~100L/min、2~200L/min；量程比 100:1；準確度 ±2.0%FS，分辨率 0.1%FS，重復性 1%FS；響應時間不超過 10ms；輸出支持 4-20mA、0-20mA 與 1-5V、0-5V、0.5-4.5V，另有 RS485 與 NPN 報警；過程壓力不超過 1MPa，工作溫度 0~50℃，防護等級 IP40。
維度 | FTM200 | FTM210 |
傳感方式 | 熱擴散，雙溫度傳感器 | MEMS 流量傳感芯片 |
流量范圍 | 0.2~20 / 0.6~60 / 1~100 / 2~200 / 3~300 L/min | 1mL/min 起，最高 2~200L/min，共八檔 |
量程比 | 1:100 | 100:1 |
準確度 | ±1.5%FS | ±2.0%FS |
響應時間 | 毫秒級采樣，適合一般監測 | ≤10ms，適合閉環控制 |
壓損 | 600~2000Pa | 低，適合微流量 |
輸出 | 4-20mA、RS485、脈沖、報警 | 電流/電壓、RS485、NPN 報警 |
防護等級 | IP52 | IP40 |
適用 | 配氣柜、保護氣、設備配套 | 分析采樣、微量配氣、實驗裝置 |
分界線在流量與響應上。常用流量在 1L/min 以上、只需要監測和累計，選 FTM200；微流量、需要快速閉環、或者要嵌進設備內部，選 FTM210。兩臺表都不是過程級儀表，安裝環境要避開日曬雨淋、強振動和腐蝕性氣體。
四、四個典型點位怎么配
配氣柜的多路配比。 每路一支微型表，按氣體種類分別設定，輸出走 RS485 匯總到配氣控制單元。關鍵是每路的量程要單獨算，不要用一個規格通吃。氫氣路流量小、氮氣路流量大，用同一檔量程的結果就是小流量路分辨率不足。
反應釜的氮氣保護。 這類點位通常只需要監測和低流量報警。選 FTM200，取 1~100L/min 或 2~200L/min 檔，設一路報警輸出接 PLC，低于設定值就提示。注意保護氣管道常有壓力波動，安裝位置要避開減壓閥出口的紊流段。
在線分析儀的取樣。 樣氣必須恒流、恒溫、無水無油。表前加過濾器與干燥器，管路盡量短，避免出現低點積液。這一路選 FTM210 更合適，響應快、分辨率高，流量小到 100mL/min 也能穩定讀數。
小口徑尾氣與吹掃。 尾氣常帶粉塵或水汽，表前必須過濾；吹掃氣流量變化大，需要按最大吹掃量選量程，同時確認低負荷段仍在可用區間。如果管徑大于 DN25、流量超過 300L/min，就該往 FTC200 或 MF 這類熱式氣體流量計過渡，插入式覆蓋 DN65~DN1000，管段式覆蓋 DN10~DN300。
五、選型要問的五個問題
一問氣體組分。單一氣體還是混合氣？混合氣的比例是否固定？組分變了，修正系數就得跟著變。
二問流量區間。常用、最小、最大三個值。微型表最容易犯的錯是按最大值選型，結果常用點落在量程底部。
三問壓力與壓損。微型表過程壓力不超過 1MPa，系統背壓不能超過這個值；壓損 600~2000Pa，對微壓系統要提前算進去。
四問溫度與濕度。FTM200 工作溫度 -10~55℃，FTM210 為 0~50℃；氣體露點必須低于環境溫度，否則一定結露。
五問輸出與供電。4-20mA 接 PLC 最穩，RS485 適合多路匯總；用電流輸出時必須 24V 供電，用 9V 電池供電只能走通訊或電壓輸出。
六、安裝與前處理
位置要干燥通風，避免積水和日曬；避免高溫輻射源，必要時加隔熱；避免強磁場與劇烈振動；管路設計要留出直管段，雖然熱式對直管段要求不高，但閥后緊貼安裝仍會影響穩定性。
前處理按氣體質量分三級：普通過濾器擋顆粒，精密過濾器擋油霧，干燥器控露點。樣氣管路優先不銹鋼或聚四氟，避免使用會析出增塑劑的軟管。
調試時先通零氣確認零點，再用標準流量核對常用點。微型表的分辨率高，微小的安裝應力或管路漏氣都會體現在讀數上，接頭必須擰緊并做保壓檢查。
多表集中安裝時還有兩個細節。一是供電，多臺表共用一個 24V 電源時，要按總電流留余量，FTM210 工作電流不超過 60mA，十臺表就要留出 1A 以上的余量，避免啟動瞬間掉壓。二是布線，RS485 手拉手串聯、末端加終端電阻，模擬量信號與動力線分開走，這些做法和普通儀表一樣，但在配氣柜這種密集安裝的場合更容易被省略，最后表現為通訊偶發丟包。
七、和幾種小流量方案的對比
方案 | 優點 | 局限 | 適用 |
微型熱式 | 直接測質量流量、量程比大、可在線、響應快 | 依賴氣體組分、怕冷凝、耐壓 1MPa | 配氣、保護氣、采樣 |
浮子流量計 | 便宜、直觀、免供電 | 需溫壓換算、精度低、不能遠傳 | 粗略監視、吹掃 |
皂膜流量計 | 精度高、適合標定 | 不能在線、只能間歇測量 | 實驗室校準 |
差壓式 | 耐壓高、結構簡單 | 低流量信號弱、需溫壓補償 | 中大口徑、穩定流 |
小口徑科氏 | 精度高、可測多參數 | 體積大、成本高、小口徑選擇有限 | 計量級小流量液體 |
八、兩個化工現場的用法
精細化工的配氣與保護。 浙江睿高新材料股份有限公司屬于精細化工與有機原料方向，反應氣氛配比和氮氣保護是常規工序。配氣柜按路配置微型熱式表，氫氣、氮氣、二氧化碳分路設定氣體類型，RS485 匯總到控制單元；反應釜保護氣用 FTM200 的 1~100L/min 檔位，報警輸出接 PLC，低于設定值即提示。這套配置的價值不在精度多高，而在于每一路都有獨立讀數，配比異常能第一時間定位到具體氣路。
化工設備的配套集成。 河南萊帕克化工設備制造有限公司屬于化工設備與工程方向，微型表隨設備配套出廠。設備廠關注的是接口與一致性：快插接頭統一到 Φ6/8/10，信號統一 4-20mA，供電統一 24VDC，隨機附帶氣體類型設定與零點記錄。這樣設備到現場后不需要重新標定，只需按工藝氣體復核一遍讀數。
九、常見問題
Q1：微型熱式流量計能測腐蝕性氣體嗎？
不建議。FTM200 與 FTM210 的適用介質是空氣、氧氣、氮氣、氬氣、二氧化碳（FTM200 另支持一氧化碳），氯氣、氨氣、硫化氫等腐蝕性氣體不在適用范圍內。
Q2：一臺表能不能換氣體使用？
可以，但必須改設定。表內氣體類型或修正系數要與實際氣體一致，否則讀數會整段偏移。多氣體輪換的場合，建議每種氣體單獨配表。
Q3：為什么讀數會隨壓力變化？
熱式測的是質量流量，原理上不受壓力影響；但壓力變化會改變流速分布和密度，在低壓大口徑工況下仍會有偏差。微型表工作在 1MPa 以內，通常影響很小，超過量程或接近真空時要單獨評估。
Q4：需要多長的直管段？
熱式對直管段要求不高，但閥后、彎頭后緊貼安裝會引起流場畸變。工程上建議前 5D、后 3D，空間不足時至少保證前 3D。
Q5：IP40 能不能裝在車間？
FTM210 的 IP40 只防大于 1mm 的固體，不防水。安裝在配氣柜、控制箱或設備內部沒問題，露天或沖洗環境要加防護箱。FTM200 的 IP52 可以應對少量滴水，但同樣不能沖洗。
Q6：微型表需要多久校準一次？
建議一年一次。微型表的零點漂移主要來自溫漂和污染，使用環境潔凈、氣體干燥的點位可以放寬到兩年；樣氣帶油、帶塵的點位，建議半年復核一次，并在表前過濾器壓差報警時同步檢查。
微型流量計解決的是"看得見"的問題。化工現場很多配比異常、保護氣中斷、分析值漂移，根源不是工藝，而是那一路小流量從來沒有被真正測準過。把這個區間補上，很多說不清的問題就有了數據。
