在現代工業自動化、農業物聯網及樓宇暖通控制體系中，溫濕度變送器扮演著環境感知觸角的關鍵角色。隨著智能化需求的提升，單純的數據采集已無法滿足復雜的邏輯控制需求，越來越多的現場工程師期望變送器本身具備一定的控制能力。杭州米科傳感技術有限公司深度洞察這一需求，在旗下的溫濕度變送器產品線中深度集成了繼電器輸出功能，使其不僅能精準監測環境數據，更能直接驅動外部設備。那么，米科溫濕度變送器最多能內置幾路繼電器輸出？其背后的控制邏輯如何？在現場安裝時又該如何正確接線以實現安全、穩定的控制？本文將從產品功能、控制原理及實操接線三個維度展開深度解析。
一、米科溫濕度變送器的繼電器輸出能力有多大？
對于溫度濕度變送器而言，繼電器輸出的數量直接決定了其單點獨立控制負載的能力。在工業級環境監測變送器中，受限于內部電路板尺寸、功耗散熱以及抗干擾設計，多數低端變送器僅提供單路繼電器甚至無輸出。米科為滿足復雜場景下的報警聯動與設備啟停需求，對線路板進行了高集成度優化。
當前米科溫濕度變送器系列中，支持繼電器輸出功能的型號最多可內置2路繼電器。這2路繼電器均為常開觸點設計。這種雙路獨立輸出的設計，使得一臺變送器可以同時執行兩項不同的控制任務。例如，一路繼電器專門負責低溫加熱控制，當溫度低于設定閾值時吸合，啟動加熱器；另一路專門負責高濕除濕控制，當濕度超過設定上限時吸合，啟動排風扇。這種互不干擾的分區控制模式，極大地降低了用戶在簡單控制系統中的硬件成本，無需額外配置PLC或獨立報警模塊，即可在設備端實現閉環自動調控。
二、雙路繼電器的典型應用場景與觸發邏輯
僅僅擁有2路繼電器并不足以滿足工業需求，關鍵在于這兩路繼電器的觸發邏輯是否靈活。米科溫濕度變送器內部預設了完善的回差控制算法，用戶可以獨立設定每一路繼電器的關聯變量、動作點與釋放點。
在冷庫或藥品倉庫的監控場景中，第一路繼電器通常被配置為溫度控制模式。用戶可設定一個低溫啟動閾值和一個回差值，當傳感器檢測到庫溫跌至下限時，繼電器觸點閉合，導通加熱電阻絲；待溫度回升至安全區間后，繼電器自動釋放。第二路繼電器獨立設置為濕度控制模式，當濕度超標時啟動工業除濕機。通過內置的按鍵或遠程通訊接口，用戶可以修改這兩組上下限參數，實現了非編程狀態下的簡易邏輯控制。這種內置控制輸出的設計，不僅減少了現場的執行器布線量，還增強了整個溫濕度監控系統的響應實時性。
三、溫濕度變送器現場接線實操指南
溫濕度變送器的現場接線是整個系統穩定運行的基礎，尤其是帶有大功率負載切斷需求的繼電器端子，必須嚴格遵守電氣規范。進行現場接線前，務必?cái)嚅_所有設備電源，并使用萬用表確認無殘余電壓。
準備工作與端子識別 在開箱安裝前，建議先對照儀表殼體上的接線圖標簽。米科溫濕度變送器的接線分為兩大類回路：弱電信號與供電回路，以及強電控制輸出回路。打開產品后蓋，在變送器主板上的強電區域通常會專門分隔出一組獨立的繼電器接線端子，絲印標識清晰，常見標識為RLY1（常開觸點1）、RLY2（常開觸點2）及對應的公共端。
供電與通訊線路的接法 溫濕度變送器通常采用直流24V供電。現場接線時，將開關電源或控制柜提供的24V正極接入變送器標有“V+”或“24V+”的端子，負極接入“GND”或“V-”端子。對于RS-485通訊型溫濕度變送器，需使用雙絞屏蔽線連接A+和B-端子，并注意在總線的起始端與末端并接120歐姆終端匹配電阻。信號線與繼電器輸出線必須分開走線，嚴禁將通訊線纜與交流接觸器線圈線捆扎在同一線槽內，以防止繼電器動作瞬間產生的干繞組擾耦合進通訊總線，導致數據丟包。
繼電器輸出端的接線方法（核心要點） 米科內置的2路繼電器為無源干接點輸出。在接線時，我們可以把它想像成一個受溫濕度閾值控制的自動開關。
為了便于現場操作，以常見的控制排風扇為例：現場交流電源的火線首先接入繼電器公共端子。繼電器的常開端子則連接到交流接觸器的線圈進線端，交流接觸器的出線端經過熱繼電器回到零線。當溫濕度變送器檢測到濕度超限時，內部繼電器吸合，公共端與常開端導通，火線經過導通的內置繼電器傳送至外部交流接觸器線圈，接觸器線圈得電后主觸點吸合，強電回路導通，大功率排風扇開始工作。
第二路繼電器的接線原理與第一路完全相同。需要注意的是，由于變送器內部繼電器屬于微型信號繼電器，其觸點容量有限，通常在3A/250VAC左右，嚴禁直接用內部繼電器去直接驅動大功率水泵或加熱棒，必須通過中間繼電器或交流接觸器進行電氣隔離與功率放大。接線壓接端子時，建議使用管型預絕緣端子，避免銅絲散落引發短路。上電前需反復檢查繼電器輸出線路是否避開強干擾源，并確保變送器外殼可靠接地。
四、傳感器探頭與設備安裝規范
接線完成后，設備的安裝位置同樣影響控制精度。在暖通空調管道場景下，米科提供了螺紋直插型與法蘭安裝型探頭。安裝時應選擇能代表被測空間平均溫濕度的位置，遠離冷熱源及蒸汽管道注入口。壁掛安裝時，傳感器應先通過自攻螺絲或?qū)к壙酃潭ㄔ趯?shí)墻上，保證底部過線孔封堵嚴密，防止高濕氣流通過線纜間隙倒灌進入變送器殼體內部，造成PCBA腐蝕或短路。
五、涵蓋繼電器機型的產品選型推薦

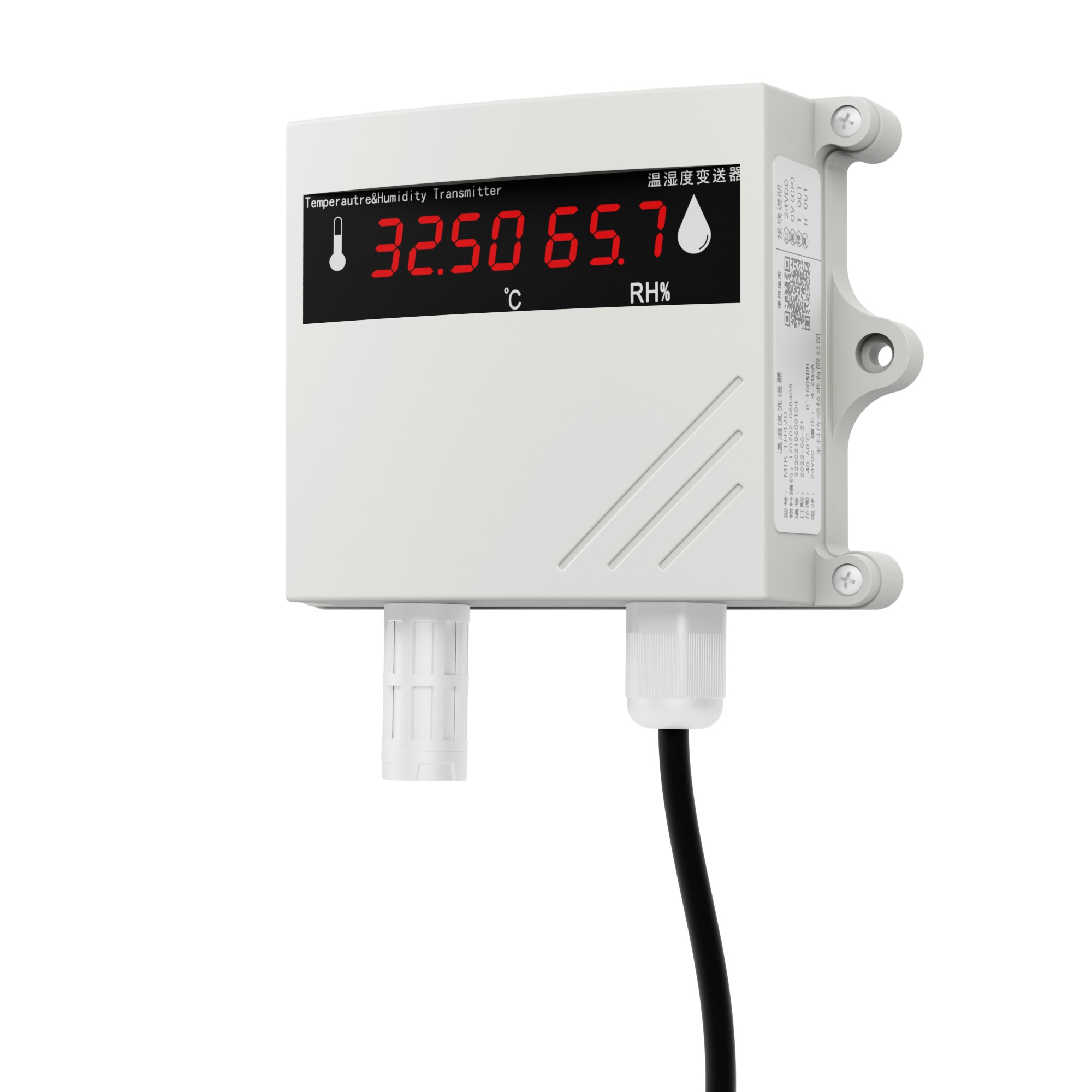

針對不同工業等級的需求，米科構建了多元化的溫濕度變送器選型矩陣。對于需要實現多點組網及雙路報警控制的用戶，推薦關注米科CWSD506系列溫濕度變送器。該系列支持大屏現場顯示，選配2路常開繼電器輸出，并搭載標準Modbus通訊協議，傳輸距離可達1200米，非常適合制藥潔凈室、電子無塵車間及農業大棚的分布式測控。
對于傾向模擬量輸出與現場閾值直接控制的用戶，米科同樣提供了4-20mA輸出選型且配置雙線制取電方案的溫濕度變送器。這類變送器內置高性能處理器，可插入外部高精度探頭，通過面板按鍵即可靈活調配兩路繼電器的吸合與釋放閾值。米科變送器依托源頭生產優勢，在核心傳感元件上嚴選進口級別的數字傳感器，確保了-40攝氏度至120攝氏度寬溫域下的長期穩定性，供期靈活且具備完善的出廠質檢報告。
六、源頭工廠的技術沉淀與可靠性保障 帶繼電器輸出的變送器，其可靠性不僅在于傳感器精度，更在于控制回路的電氣壽命。一些低端變送器由于未做阻容吸收保護，在控制感性負載時極易粘連損壞。米科作為深耕工業自動化的源頭廠家，在變送器控制電路設計中對繼電器觸點進行了專門的滅弧保護處理，并通過了嚴苛的電磁兼容測試。米科擁有完整的技術研發及品控體系，能夠確保在長期頻繁吸合的工況下，溫濕度變送器依然保持毫秒級的響應精度。這種將精準感知與可靠控制融為一體的設計理念，使得米科溫濕度變送器在現場應用中展現出了極強的適應性。
FAQ
問：米科溫濕度變送器的2路繼電器是否可以直接接到消防卷簾門電機上？
答：不可以。變送器內置繼電器屬于小功率信號觸點，電機啟動電流極大且屬于感性負載，直接驅動會瞬間擊穿或熔毀繼電器觸點。必須使用變送器的干接點信號去控制大功率交流接觸器的吸合，再由交流接觸器驅動電機。
問：現場調試發現控制加熱時繼電器頻繁來回跳動，怎么解決？
答：這是典型的無回差導致震蕩的問題。現場調理時，不要將吸合點與釋放點設置為同一數值。例如要求控制在25攝氏度，應設置吸合點為24.5攝氏度開啟加熱，釋放點設為25.5攝氏度停止加熱，留出1攝氏度的回差死區，即可避免繼電器在臨界值附近頻繁跳變。
