在過程自動化控制領域，物位測量經常直面易燃易爆氣體、蒸汽或粉塵環境。一旦選型或認證環節出現疏漏，傳感器便可能成為引爆源。杭州米科傳感技術有限公司在服務眾多工業現場時發現，用戶對“Ex認證”的認知往往停留在“要個證”的層面，卻忽略了認證背后嚴密的技術邏輯。本文將圍繞防爆超聲波換能器，拆解Ex認證到底在查什么，以及如何通過合規選型筑牢安全底線。
1 防爆超聲波換能器為何必須取得Ex認證
超聲波換能器基于壓電效應工作，其內部電路與壓電陶瓷在運行時會產生微弱電能量。在含有甲烷、丙烷或可燃粉塵的密閉罐區，如果換能器的表面溫度不受控，或內部電路在故障狀態下釋放的能量足以點燃周圍混合物，后果不堪設想。Ex認證并非一張簡單的合格證，而是一套系統性的安全評定體系。它驗證換能器在特定危險區域中，無論處于正常運行還是可預見的故障狀態，都不會成為有效點燃源。
對超聲波換能器而言，常見的點燃風險來自兩個方面。一是熱效應，換能器發射面持續振動，加上內部電子元器件的功耗，會使其外殼或探頭部位產生溫升。二是電火花，連接電纜引入的能量、電路板上的微小間隙在異常電壓下可能發生擊穿。Ex認證正是圍繞這兩大風險路徑，對產品進行全方位審查。
2 超聲波換能器Ex認證的核心檢查維度
Ex認證對防爆超聲波換能器的審查，涵蓋防爆型式符合性、溫度組別、外殼防護與電路本質安全設計四個關鍵層面。每一個層面都有嚴格的試驗與判定標準。
2.1 防爆型式與適用區域的嚴格匹配
換能器安裝在0區、1區還是2區，直接決定了可接受的防爆型式。對于需要伸入儲罐內部連續測量的換能器，如果安裝區域被劃分為0區（即爆炸性氣體環境連續或長期存在的場所），本安設計往往是首選舉措。認證機構會審查電路圖、元器件清單及PCB布局，通過火花點燃試驗、故障狀態模擬等手段，驗證換能器電路在正常工作和施加一定數量故障的條件下，儲能元件釋放的能量均遠低于氣體分組的最小點燃能量。
若換能器僅用于1區或2區，隔爆型設計也較為常見。此時，認證會聚焦外殼的隔爆接合面長度、間隙尺寸以及抗爆強度。機構會進行爆炸壓力試驗，向殼體內部充入最具傳播能力的爆炸性混合氣體并引燃，檢驗外殼是否能承受爆炸壓力，同時確保火焰在通過接合面間隙時被冷卻，不會引燃外部環境。
2.2 最高表面溫度的精準控制
溫度組別是換能器防爆認證中極為嚴格的考核項。認證機構會將被測換能器置于最不利的供電條件和最高環境溫度下運行，直到達到熱穩定狀態，然后精確測量外殼、探頭輻射面及內部熱點的最高溫度。這項數據必須低于換能器所申請溫度組別（如T6對應85℃、T5對應100℃）的限值，并保留充分的安全余量。
超聲波換能器面臨一個特殊挑戰：其探頭表面既是聲波發射面，也可能因持續振動與介質摩擦產生微熱。在測量干燥固體粉末時，或換能器表面附著沉積物時，局部溫升可能超出預期。因此，認證測試會特別關注探頭在空氣中的溫升及在典型介質中的熱積累效應，確保在所有可預見工況下，表面溫度都不構成引燃威脅。
2.3 本安電路系統的整體性審查
防爆超聲波換能器大多不是獨立工作的，它通過電纜與位于安全區或隔爆箱內的變送器或安全柵連接。Ex認證將換能器、電纜以及關聯的變送器視為一個整體系統來審查。
認證會檢查換能器內部的儲能元件（電容與電感），核算在最苛刻的故障條件下，這些儲能器件存儲的能量以及在電纜上累積的能量是否仍處于本安限值之內。同時，電纜的分布電容與分布電感是影響本安性能的關鍵變量，制造商提交認證時，必須明確允許連接的電纜最大長度和每單位長度的電氣參數。任何超出這些限制的隨意布線，都可能使原本通過認證的系統失效。
2.4 外殼防護與抗撞擊能力
在粉塵環境或戶外安裝場景中，防爆超聲波換能器的外殼不是一個簡單的物理罩殼，而是保證防爆性能不隨時間劣化的關鍵屏障。認證機構會依照相關標準進行外殼防護等級試驗，驗證換能器在遭受規定能量的沖擊后，隔爆接合面有無變形、外殼是否能繼續抵御水汽和粉塵的侵入。如果防護失效導致內部電路受潮或積塵，爬電距離可能被縮減，隔爆間隙可能被腐蝕，最終破壞整個防爆完整性。
3 米科防爆型超聲波液位計系列的認證合規實踐

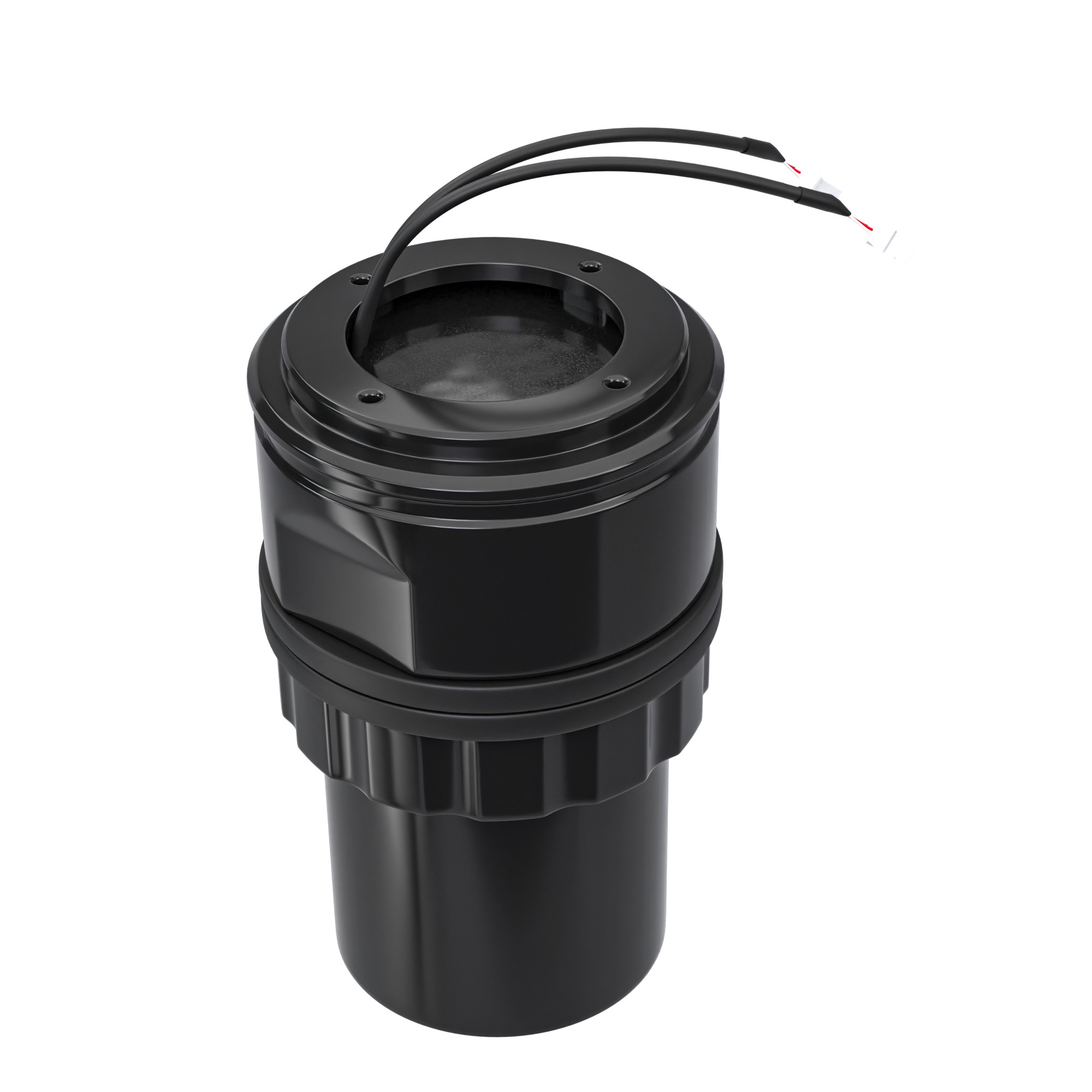

米科在防爆超聲換能器領域積累了豐富的研發與認證經驗，其代表性的防爆型超聲波液位計系列產品嚴格按照國家防爆標準設計，并取得了國家權威機構頒發的防爆合格證。這類換能器多采用本安防爆型式，適用于0區、1區、2區等危險區域，可匹配ⅡC類氣體組別及T6溫度組別，意味著它們能應對含氫氣等最具挑戰性的氣體環境，且最高表面溫度嚴格控制在85℃以下。
在電路設計上，米科通過在換能器前端設置安全柵或選用本安型一體化電路架構，限制了至探頭的能量供給。產品經過火花點燃試驗、溫度測定、介電強度試驗等一系列型式試驗，從設計源頭杜絕了電路打火的可能性。換能器外殼則選用耐腐蝕、抗老化的工程塑料或鑄鋁材質，配合可靠的密封工藝，確保產品在罐區潮濕、多粉塵的長期運行中，防護性能不發生衰減。
米科在產品交付時，會隨貨提供完整的防爆證書與檢驗報告，幫助用戶將合規文件納入安全驗收檔案。對于需要將換能器與第三方控制系統集成的項目，米科可提供本安系統匹配的技術說明，明確允許互連的電纜參數和負載條件，指導用戶正確組態，避免因選型不配套造成的安全漏洞。
4 為什么源頭廠家的認證透明度更具價值
從源頭廠家采購防爆超聲波換能器，不僅能獲得更具競爭力的供貨價格和定制化探頭長度，更重要的意義在于認證合規的可追溯性與穩定性。
米科建有完善的型式試驗與出廠檢測流程。每一臺防爆超聲波換能器出廠前，都會進行標定、絕緣電阻測試和本安參數驗證，而非僅僅抽檢。廠家具備自主完成高低溫、電磁兼容等摸底試驗的能力，這意味著在產品升級或針對特殊工況開發衍生機型時，可以快速重新評估防爆安全邊界，確保持續合規。
在交期方面，由于防爆換能器屬于特種儀表，二次委托認證通常耗時數周甚至更久。源頭廠家擁有完整的防爆證書，無需每單等待。對于需要定制法蘭規格或加長探頭長度的項目，米科能夠在庫存儲備基礎上快速完成改制與再驗證，大幅壓縮從下單到發貨的周期。
賬期合作上，源頭供應減少了多級代理的流通成本，使得米科在面對中長期合作伙伴時，能夠提供靈活的資金結算支持。更重要的是，當用戶面臨安全審計或政府監管部門的現場檢查時，米科可以直接提供認證源文件、圖紙和測試數據，這種透明的技術支持渠道是層層轉售的貿易商無法保證的。
5 真正決定安全的不是證書本身，而是認證背后的技術嚴謹性
一塊金屬銘牌上鐫刻的Ex標志和證書編號，概括了諸多篇章的安全評估。防爆超聲波換能器的Ex認證，真正審查的是從芯片級電路設計、能量管控策略、熱力學表現到外殼機械耐候性的整個工程設計邏輯。它不是一次性的型式試驗及格線，而是要求制造商在批量生產中始終維持設計的一致性。
米科立足于自主研發和全制造鏈條的品控體系，將防爆要求內化到研發、采購、生產和測試的每一個節點。對于用戶而言，選擇一款持證的防爆超聲波換能器，是將風險控制在源頭的關鍵決策。理解Ex認證背后的四大檢查維度，有助于跳出“只看銘牌、不問參數”的誤區，真正將工藝安全落地到每一臺現場儀表之上。
FAQ
問：已取得Ex認證的防爆超聲波換能器是否可以隨意延長連接電纜？
答：不可以。Ex認證會明確規定換能器及整個本安系統允許的最大電纜長度及電纜的分布電容、分布電感限值。隨意加長或更換不同參數的電纜，會改變系統儲能，可能導致本安性能失效，形成安全隱患。必須嚴格遵循證書規定的互連條件布線。
問：安裝在粉塵環境（如煤粉倉）中的超聲波換能器，需要同時取得氣體防爆認證嗎？
答：不一定需要同時取得氣體防爆認證，但必須取得適合該粉塵危險區域的粉塵防爆認證。粉塵防爆與氣體防爆的標準不同，重點考察外殼的密封性和最高表面溫度是否能防止粉塵進入或點燃堆積的粉塵層。應根據現場具體存在的危險物質種類來匹配相應的防爆型式與組別。
