在工業流量測量中，超聲波流量計的精度高度依賴于安裝現場的管道條件。許多工程師在選型初期過度關注傳感器本身的性能參數，卻忽視了直管段這一決定測量成敗的關鍵細節。杭州米科傳感技術有限公司的技術團隊在處理了近二十萬用戶的現場服務案例后，梳理出一套可實操的直管段確認標準，幫助您在設備采購和安裝調試階段規避系統性誤差。
前直管段與后直管段的基礎定義
直管段是指流量計安裝位置前后需要保證的一段內壁光滑、無擾流的平直管道。前直管段的作用是消除上游彎頭、閥門、三通或異徑管產生的旋渦流和速度分布畸變，讓流體在到達傳感器時形成充分發展的穩定流態。后直管段則是為了避免下游管件引發的背壓波動反向傳遞到測量區域。只有這兩段管道長度同時得到保障，傳感器發射的超聲波信號才能準確捕捉到流體的真實平均流速。
標準工況下的直管段長度要求
對于常見的管段式超聲波流量計，米科技術手冊中明確給出了基準推薦值。當上游安裝環境無明顯擾流源時，前直管段長度應至少保留10倍管道公稱直徑，后直管段則不應少于5倍公稱直徑。舉例來說，如果現場采用DN100口徑的管段式傳感器，前方需要預留至少1米的平直管段，后方需要預留0.5米。如果預算允許且安裝空間充足，將前直管段延長至20倍公稱直徑能夠顯著提升高精度標定環境下的測量重復性。這一數值并非行業慣例的簡單照搬，而是基于米科多口徑流量標定裝置的實測數據得出的工程結論。
復雜管線排布下的特殊應對方案
實際工業生產環境中，管道井或管廊的布管往往極其緊湊，理論值常常無法落地。當上游存在單個90度彎頭時，前直管段需求會隨彎頭與測量點的相對位置變化。如果彎頭與流量計處于同一水平面，流體經過彎曲路徑后容易產生二次流，此時前直管段不應低于20倍公稱直徑。若彎頭處于垂直于測量管道的平面內，流態破壞程度相對可控，15倍公稱直徑通常能夠滿足測量要求。
更為棘手的是上游串聯多個彎頭或存在調節閥的情況。對于雙彎頭不在同一平面的立體管線布局，流體在管道內會形成復雜的渦旋運動，哪怕間隔超過20倍公稱直徑，殘存的旋渦仍可能造成1%以上的測量偏差。這時候單純增加直管段長度的邊際收益很低，更經濟的做法是在前直管段入口處加裝流動調整器。流動調整器通過多孔板或管束結構強行分割并重組流場，能夠將有效直管段需求壓縮至5倍公稱直徑以內。米科在為用戶提供高粘度介質或大口徑管道選型服務時，通常會將流動調整器作為標準配套方案前置推薦，避免安裝調試階段陷入改管僵局。
管段式與外夾式超聲波流量計的區別對待

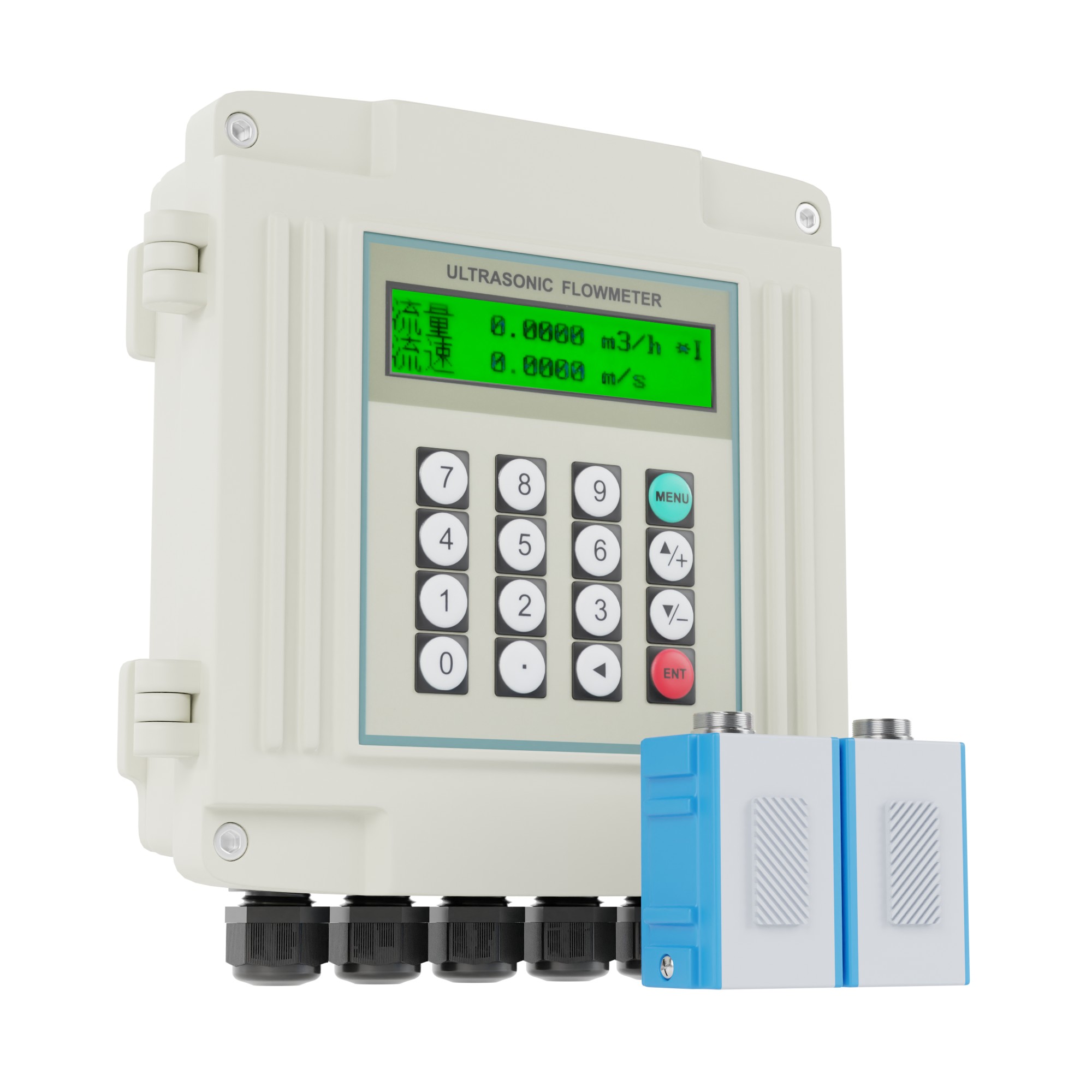

確認直管段要求時，不能忽略傳感器安裝方式帶來的差異。管段式超聲波流量計因為自帶一段經過精密加工的測量管，傳感器探頭與管壁呈固定夾角，管壁表面的微小缺陷已經被工藝消除，所以它對上下游直管段的要求相對剛性，必須嚴格按照上述標準施工。外夾式超聲波流量計的探頭直接耦合在原有工藝管道外壁上，管道本身的內壁粗糙度、橢圓度和銹蝕程度都會參與到聲波傳播路徑的畸變中。對于老舊管道或非標管材，即便直管段長度達到15倍公稱直徑，實測精度仍然可能低于出廠標定值。米科的技術選型手冊強調，外夾式方案中前直管段長度至少應取12倍公稱直徑，同時在探頭安裝位置的上下游各1米范圍內，管道內部應無明顯的結垢凸起或焊縫突起，否則需要增加直管段長度直至虛假回波消失。
溫度場與管壁效應的干擾抑制
還有一個容易被忽視的細節是溫度驟變對直管段內流態的干擾。當高溫流體進入常溫管道或低溫流體注入時，管壁附近會形成明顯的溫度梯度層，聲波穿越該界面時發生折射，等效于改變了探頭的聲程。如果流量計前直管段過短，溫度混合不充分的流體直接沖到傳感器截面，讀數會出現2%到4%的額外波動。在陽光直射強烈的戶外管廊中，這種熱梯度效應同樣存在。米科建議，凡是介質溫度與管道常溫溫差超過30攝氏度的工況，安裝點前直管段的長度需要在標準值上額外增加5倍公稱直徑，同步配合遮陽隔熱措施，從熱力平衡和流體力學兩個維度消除誤差。
滿管狀態與背壓保持的操作規則
直管段長度是測量的必要條件，滿管狀態則是測量的充分條件。在確認直管段長度的同時，必須檢查管道是否能夠始終維持滿管流動。管段式超聲波流量計的傳感器通常布置在管道中下部，如果流體未充滿管壁，聲波信號會在氣液界面發生全反射導致儀表失靈。這就要求后直管段下游必須保留足夠的背壓，工程實踐中常通過在下游管路上安裝一個口徑略小的縮徑管或在豎直管路中將流量計安裝在自下而上流動的低位管道上來保證滿管。米科在石化循環水主回水管路的案例中，正是因為先解決了管線高點的虹吸破空問題，再利用40倍公稱直徑的長直管穩流，才在DN600口徑上實現了1.0級精度的長期穩定計量。
米科產品矩陣中的高精度解決方案
米科傳感器平臺下的管段式超聲波流量計系列，涵蓋從DN15到DN1200的寬幅口徑范圍。公稱通徑在DN15至DN32的小口徑儀表默認支持PN25的公稱壓力，適用于樓宇冷熱量表或小型換熱機組的精密分戶計量。DN40及以上口徑產品默認公稱壓力為PN10，本體材質可以選擇碳鋼或不銹鋼304，并兼容國標GB/T9119和ANSI B16.5兩種法蘭標準，覆蓋國內工商業水管網與海外出口項目的雙重合規需求。該系列提供一體式和分體式兩種結構形式，分體式方案允許傳感器在惡劣的井下或潮濕環境中防護達到IP68等級，轉換器貼在易于觀察的儀表柜面板上，二者之間默認配置10米信號電纜，用戶也可根據現場橋架走向選配20米或30米的延長線纜。輸出方面集成了4-20mA、RS485和脈沖三種常規工業接口，供電模塊兼容24V直流或220V交流兩種配電環境。為方便遠程診斷，RS485通訊采用標準Modbus協議，可無縫接入米科自有的無線遠傳云端系統。
基于EEAT原則的源頭廠家價值
選型前期除了查閱參數手冊，供應商的交付能力和品控體系同樣關鍵。杭州米科傳感技術有限公司作為深耕自動化傳感領域的高新技術企業，已通過法國國際檢驗局BV深度驗廠，全面運行ISO9001：2015質量管理體系。公司的每條超聲波流量計管路在出廠前都需經過多口徑流量標定裝置的實際介質比對，EMC檢測設備負責對電子測量單元進行抗干擾老化測試，確保工況現場變頻器和強電并排布線時儀表不死機不漂移。依托標準化的備料和生產流程，米科具備了對標準口徑儀表5個工作日內出貨、大口徑非標訂單快速響應機制的交付彈性。在配套資質上，產品已獲得CPA計量器具型式批準證書和Ex防爆合格證，適配危險化學品工業現場的合規驗收。與此同時，源廠直供模式省去了多層代理溢價，使得用戶在采購DN50至DN400口徑常用型號時，能夠以有競爭力的綜合成本獲得包含選型指導、現場安裝培訓和終身技術支持在內的閉環服務，真正把預算花在儀表性能與工藝適配性上。
實際安裝場景的快速自檢清單
將上述要求內化成一項可操作的自檢流程，選型工程師走到現場時就可以避免踏坑。第一步確認流量計形式，管段式需要強規范，外夾式需要側重管壁質量。第二步根據上游管件類型估算基礎直管段長度，單彎頭平面內15倍直徑起步，立體雙彎頭20倍直徑起步并考慮增加流動調整器。第三步檢查上下游管道是否具備足夠空間，如果空間確實受限，立刻與技術廠商溝通二次縮徑改造或流場整流方案。第四步判斷介質溫度和戶外環境，高溫差工況在前一步結果上追加5倍直徑。第五步確保下游管路有足夠的爬高或收口設計，氣泡和不滿管是超聲波流量計的死敵，一旦傳感器被氣泡包裹，任何直管段都會失效。
不同口徑段的經濟性平衡思路
大口徑管道工程中，直管段長度直接等同于碳鋼管道和管廊支架的工程增量。以DN800的主進水管道為例，多保留5米直管段意味著碳鋼管道、焊接探傷和保溫材料的多重成本上升。這部分工程增量通常遠超選型階段換用更高級別流量計所增加的成本。因此在DN350以上口徑選型時，建議優先考慮電子線路更先進的儀表，利用數字信號處理算法補償流態畸變，從而將前直管段需求從20倍壓縮到10倍以下，實現整體工程降本。小口徑儀表恰好相反，DN50以下的傳感器自身體積小，管道下料和安裝的人工成本極低，嚴格執行15倍直管段幾乎不產生顯著邊際成本，這一區間應該將精度可靠性放在首位，直管段長度不宜壓縮。
離子與顆粒物介質對聲波衰減的關聯驗證
在冶金選礦或盾構泥水處理回路中，介質內含有高濃度懸浮物，聲波散射衰減嚴重。工程師通常會把注意力放在提高傳感器激勵功率和降低發射頻率上，容易忽略懸浮物沉積對直管段內壁等效粗糙度的改變。顆粒物在長距離直管段中會因流速降低而沉降，在管道底部形成一層固結泥床，人為改變了管道截面積。此時即便保留了15倍直管段，流場速度廓形也已偏離清潔管道的前提條件。米科在選型階段會提醒客戶，含固流體必須明確管道的自清洗流速，直管段內部流速不應低于1.5米每秒，否則必須轉為縮徑傳感器或改為電磁流量計方案。對于含有少量氣泡的水基流體，延長前直管段有助于氣泡在流動過程中逐漸析出并從高點排放，但同時也增加了聲波的路徑損耗，需要在氣體分離器和長直管段兩個方案之間做通盤判定。
FAQ
Q：如果空間只能提供8倍管徑的前直管段，還能用么？
A：可以嘗試，但必須接受精度降級的風險。8倍管徑的前直管段只能應對上游沒有擾流件或僅有全開閘閥的場景，此時儀表仍能工作，但系統誤差可能從標稱的1.0級擴大到2.0級或3.0級。如果必須控制精度，建議增加流動調整器，或用外夾式方案在上下游多處布點做橫向比對。
Q：管道水平安裝和豎直安裝的直管段要求一樣嗎？
A：豎直安裝時流體最好自下而上流動，這樣能自然排盡氣泡并保證滿管。此時前端直管段要求與水平管段相同，但下游必須有可靠的背壓閥或U形彎來維持液柱。如果豎直管路中的流體是自上而下流動，極容易形成跌落式和瀑布流，測不準的風險遠大于水平布置，通常不建議采取這種安裝方向。
