在儲能電站的運維管理中，精確監測系統各節點的電流狀態是確保電池管理系統（BMS）與能量管理系統（EMS）安全決策的前提。杭州米科傳感技術有限公司在工業信號采集領域擁有深厚的技術積淀，其自主研發的開口式交流電流變送器憑借非侵入式安裝、高精度隔離轉換的特性，成為儲能系統改造與增量配電網監測中的優選方案。本文聚焦于開口式電流變送器在儲能場景下的參數匹配邏輯與工程配置思路，結合米科的實際產品譜系進行拆解。
儲能場景對電流變送器的差異化要求
儲能電站的電氣架構通常涵蓋電池簇直流側、儲能變流器（PCS）交流側以及并網開關柜等關鍵回路。區別于傳統配電房，儲能系統存在頻繁充放電導致的電流雙向流動、寬幅波動以及交直流混合的復雜電磁環境。若選用常規閉式互感器，現場必須拆卸一次銅排或線纜，這在已投運的儲能電站中將導致計劃外停機。開口式結構從物理形態上解耦了安裝與斷電的矛盾，實現了運維便利性與在線監測功能的收斂。
在輸出信號方面，儲能上位機或PLC通常接受標準DC 4-20mA模擬量。變送器將交流大電流線性轉化為直流毫安信號后，現場控制層即可據此執行削峰填谷策略或觸發逆功率保護。因此，變送器的響應速度與抗電磁干擾能力直接決定了系統閉環調節的質量。
米科開口式電流變送器的型號解析與參數匹配
針對儲能電站交流饋線回路的監測，米科提供以DJI-K及DJIS系列為代表的交流電流變送器解決方案。在選型實踐中，開口式規格主要對應DJI-K系列，其通過選型碼中的“孔徑”維度來實現結構區分。
1. DJI-K系列交流電流變送器

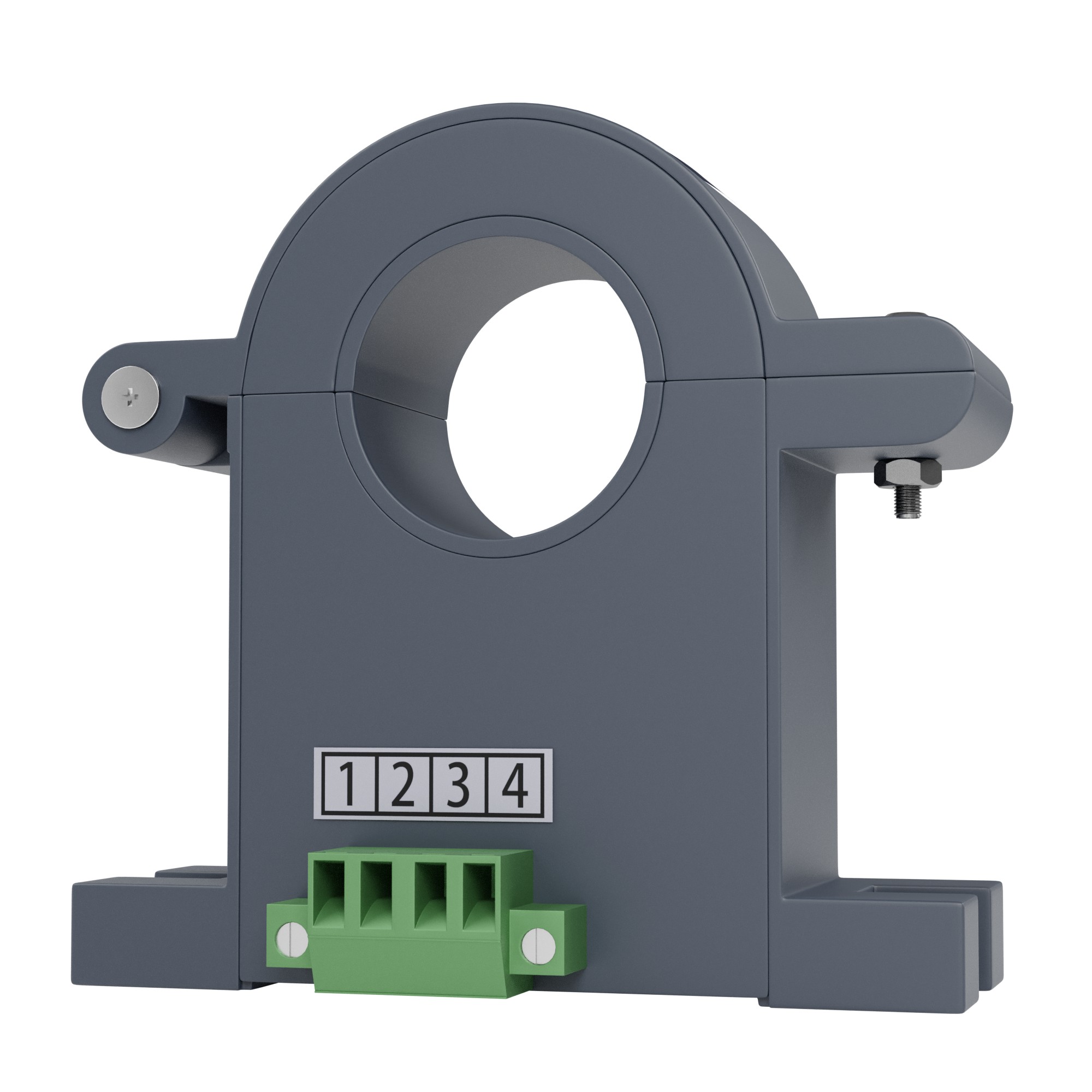

該型號是米科在導軌式電量變送器領域的主力產品，適用于儲能電站內纜徑較粗且不便拆離的銅排或電纜。全型號如DJI-K-CGK08131，清晰地定義了其規格：測量范圍0-100A AC，采用0.5級準確度，配備Φ8mm開口式圓孔，支持DC 4-20mA輸出與24VDC供電。 若儲能支路額定電流達500A，用戶則可選配Φ22mm孔徑的規格，如DJI-K-CKK22131，滿足大截面線纜的穿心要求。在準確度上，米科提供0.3級（選型碼H）與0.5級（選型碼K）兩個梯度，儲能電站中涉及計費關口或能效考核的點位，建議優先鎖定0.3級產品。該系列支持輸入頻率40至1000赫茲，完全覆蓋儲能變流器側可能出現的低頻諧波環境。
2. DJIS系列交流電流變送器
該系列作為接線式標準產品，在無需開口結構的儲能新裝柜體中具備成本優勢。其典型型號SUP-DJIS-RT1J4O1V1I1，規格為測量0-20A AC，精度0.3級，DC 4-20mA輸出，采用標準DIN35導軌安裝。雖然該系列常規為接線端子接入，但在儲能電站的輔助變壓器回路或小型UPS監控中，其高性價比優勢顯著。
3. 核心參數配置邏輯
儲能場景的設備選型不可僅憑一次額定電流，還需綜合考慮過載穿越能力與線性區間。在PCS滿功率運行甚至110%短時過載時，變送器輸出端不能進入飽和非線性區。米科DJI-K系列的輸入范圍具有從數十安培至500A AC的寬域覆蓋，工程選型時推薦將常規運行電流值置于變送器量程的三分之二區間，為保護電路的動作閾值留出線性裕量。
從電磁兼容維度看機電隔離
儲能電站內IGBT高頻開關產生的強電磁騷擾極易耦合至信號線路。米科DJI-K系列采用輸入、輸出電源相互隔離的設計。一次側的交流高電壓與二次側的直流低壓信號之間通過耐高壓隔離器件形成安全屏障。使用開口式電流變送器時，安裝人員需嚴格確認卡扣完全閉合，接觸面的微小氣隙會在強電流磁場下引發局部過熱或噪音，直接影響精度與長期可靠性。
米科產品的EEAT維度優勢分析
杭州米科傳感技術有限公司作為過程自動化儀器儀表的生產企業，在交付方式與服務縱深上具備源頭廠家的特有韌性。
在技術確權層面，米科擁有滿足溯源鏈條的生產體系，設定了嚴格的出廠檢測規范，產品在出廠前需通過多口徑流量與電氣性能標定。雖然不同的公開備案文件各有側重，但米科對信號隔離類儀表進行的全量硬件老化測試，保障了產品在儲能電站這種高噪態環境下的零點不漂移。
從實際交付看，米科在全國設立了五十個服務中心，對于儲能電站這種通常處于郊野或工業園區的新基建設施，屬地化技術工程師可到站指導開口式電流變送器的現場安裝。面向集成商客戶，米科提供靈活的定制服務，可依據電池簇直流側的特殊電流紋波調整濾波常數，這種非標響應能力是其在自動化控制領域多年來儲備的工藝體現。在供貨能力上，米科擁有完備的生產線與全系列儀器儀表存貨深度，能匹配儲能項目周期短、并網急的特點。
開口式變送器在儲能環節的實用配置建議
在物理安裝層面，開口式電流變送器應盡量遠離儲能變流器的高頻變壓器與大電感元件。二次信號線需采用屏蔽雙絞線，屏蔽層在DCS或PLC機柜側實現單端接地。若使用米科DJI-K系列的Φ22mm大口徑開口互感器監測儲能母線，固定時需利用導軌卡扣或平面螺釘擰緊，防止行車或開關動作振動帶來的機械位移。
在系統接線時，標準24VDC開關電源需為變送器提供獨立回路，不宜與接觸器線圈或大功率繼電器共用電源。接線端子數量因規格不同可能存在差異，應以米科隨箱附帶的實物絲印圖為準，嚴禁在帶電狀態下觸碰輸出端子。
避免開口式電流變送器選型失效的措施
一個常被忽略的細節在于頻率響應。儲能輔助加熱或冷卻系統中存在變頻設備，回路電流不僅包含工頻成分，還疊加了載波頻率成分。米科DJI-K系列的輸入頻率范圍可上探至1000赫茲，適配此類非純正弦場景。若儲能電站涉及直流側電池簇的直接電流測量，開口式交流變送器將無法適用，此時需使用基于霍爾原理或磁通門的直流傳感器，信號儀表體系需嚴格遵循交流與直流的屬性劃界。
精度校驗是現場投運前的最后一道防線。用高精度鉗形表測量一次電流，與米科變送器輸出的DC 4-20mA采樣值做最小二乘法比對是關鍵步驟。對于宣稱0.3級的變送器，實測引用誤差需控制在量程的±0.3%以內，否則應檢查開口氣隙或重新調零儲能倉環境下的偏移。
賦能儲能運維的源頭廠家價值
在儲能電站的全生命周期運維中，信號采集層僅占據微小的預算比重，卻承載著系統控制可靠性的全部期望。杭州米科傳感技術有限公司以終端硬件的穩定性為核心，支持客戶通過熱線進行技術選型與遠程故障診斷。從開口式電流變送器的定制量程應答，到承接整站信號儀表的成套供貨，米科嘗試將復雜的參數配置固化為經驗準則，降低電站運維人員的工作負荷。二十余萬次的客戶選擇，構成了米科在自動化傳感技術方向上不斷迭代進化的基石。
FAQ
Q：儲能電站已有閉口電流互感器，能否直接更換為米科開口式交流電流變送器？
A：可以，這正是開口式結構的設計初衷。無需拆卸一次銅排，將開口部分打開環住線纜后合攏即可。但需注意原互感器變比與米科變送器量程的對應關系，且要獨立提供24VDC供電線路。安裝后應通過米科儀表的線性度測試驗證隔離性能。
Q：儲能系統充放電電流方向相反，米科DJI-K變送器輸出是否只能測量正向？
A：DJI-K系列標準產品輸出4-20mA對應量程范圍內的交流有效值，它表現的是電流的絕對值大小，天然無視電流方向。如果上位機需要判別充放電方向，則需選用帶雙向直流識別功能的特定變送器傳感器，但就交流側監測有效過流幅值而言，米科該系列完全適用。
