在工業自動化與電力監控系統中，開口式電流變送器是一種應用極為廣泛的信號轉換元件。它能夠?qū)㈦y以直接測量的大電流信號，線性轉換成標準化的直流電壓或電流信號，供后續的控制系統、PLC或儀表采集。杭州米科傳感技術有限公司作為國內過程自動化儀表的重要廠商，其開發的變送器產品在設計上對測量精度與現場適應性有著嚴苛的考量。在眾多技術指標中，“穿心孔徑”不僅是一個簡單的機械尺寸，更是決定變送器電磁感應效率、抗飽和能力及現場安裝便捷性的核心技術要素。本文將圍繞穿心孔徑對測量性能的影響進行深度拆解。
1. 穿心孔徑的物理機制：從磁路閉合到能量傳遞
開口式電流變送器的核心工作原理基于電磁感應或霍爾效應，但無論是哪種原理，磁路的完整性與閉合磁場的強度直接決定了輸出信號的準確性。穿心孔徑的設計本質上是為了一次側導體（即被測電流電纜或銅排）提供一個穿越變送器的空間。
當一次側導體穿過該孔徑時，導體周圍產生的交變磁場會被變送器內部的環形磁芯收集。孔徑的大小首先影響了導體在磁場中心的位置。較小的孔徑（如米科常規采用的φ22mm或φ25mm規格）能夠非常緊密地包裹被測導線，迫使其處于環形磁場的幾何中心。這種設計能極大程度減少因?qū)Ь€偏心帶來的雜散磁場干擾，從而保證在工頻條件下具有極高的真有效值測量精度，通常在特定量程下可達0.5級或1.0級。反之，當孔徑設計過大而穿過的電纜過細時，導線容易緊貼孔徑內壁，打破了磁場均勻度，導致低頻小信號下的測量誤差顯著增加。米科在研發中通過高速微處理器和數字信號處理技術對相位及幅值進行補償，但物理結構上的幾何中心準直仍是保障重復性的首要條件。
2. 量程與頻率響應的孔徑制約關系
孔徑并非越大越好，它受制于磁芯材料的飽和磁通密度。在電流變送器的設計中，穿心孔徑與額定測量電流范圍存在嚴格的工程匹配關系。
以小孔徑為例，如米科的K型外形產品配置φ22mm孔徑時，其磁路極短，磁阻小，非常適合精確測量小電流信號，同時具備極佳的頻率響應。但受限于窗口面積，其容納的導線截面積有限，測量的額定電流通常難以覆蓋超大量程。而當面對500A甚至1000A的大電流測量現場，使用銅排或粗電纜時，必須擴大孔徑。大孔徑設計不僅是為了解決物理穿線問題，更是為了降低磁芯內部的磁通密度，防止磁飽和。米科的開口式電流變送器系列針對不同電流區間，提供了從20mm到80mm甚至更大的孔徑匹配。在選型手冊中，50A以內的交流小信號多用緊湊孔徑以保證電磁鐵的微磁感應；200A至800A的交直流場景則會推薦霍爾原理并配置φ38mm至φ50mm的開環孔徑，通過合理的空間擴展來平衡高磁通下的線性度。因此，孔徑是信號線性度與設備功率覆蓋范圍的平衡器。
3. 抗干擾能力與間隙漏磁的技術應對
開口式設計相對于閉口式的最大挑戰在于接口處的漏磁。穿心孔徑并非連續的閉環，機械開合處存在微小的氣隙。這個氣隙雖然極小，但對于高精度測量的影響不可忽視。
孔徑結構直接決定了氣隙的控制精度。米科通過精密模具制造和表面貼裝工藝，將孔徑的開合約束在一個極低的公差范圍內。在外殼材質上，采用具有阻燃性能的ABS材質，不僅保障了安裝環境的安全性，也確保了一次次插拔后孔徑形狀的恢復性，防止因塑料蠕變導致氣隙擴大。當穿心孔徑應用于容易受到浪涌沖擊的電力環境時，米科的變送器在輸入端設計了可承受高達2000V甚至更高浪涌電壓的防護電路，并在大孔徑設計中增加了獨立的三端隔離技術。這種隔離耐壓可達2500VDC，使得即便孔徑內穿過的是強電磁干擾的裸導線，輸出端的PLC也不會受到高壓沖擊。孔徑的物理隔離配合內部屏蔽層的處理，決定了設備在復雜工頻磁場下的生存能力。
4. 安裝靈活性與孔徑結構的工業適應性

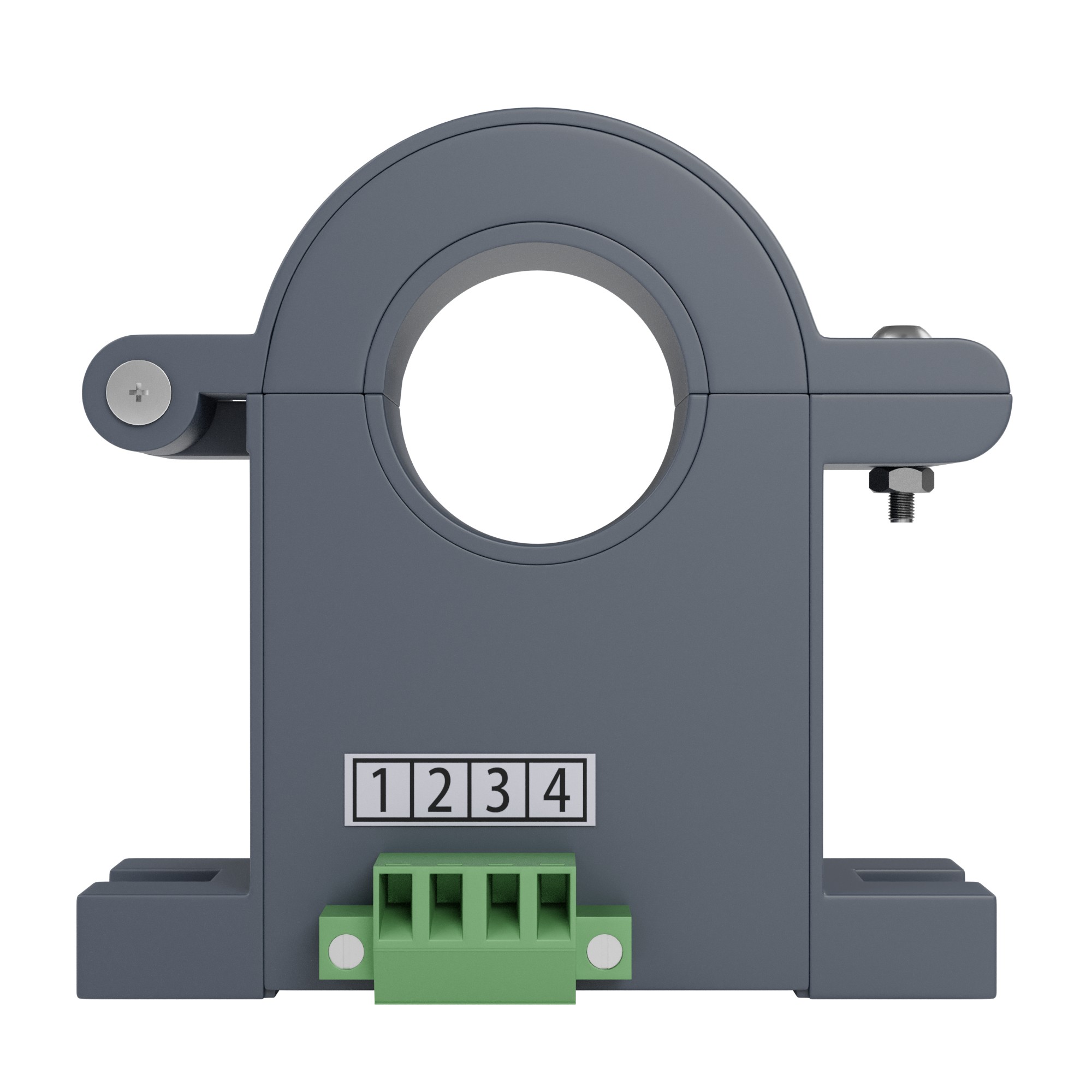

在存量設備改造或無法斷電的運維場景中，“開口式”配合“大孔徑”構成了該產品的絕對安裝優勢。孔徑的形態直接決定了變送器能否在不拆解原有電纜銅排的情況下完成卡扣安裝。
米科在導軌式安裝標準下，優化了孔徑的軸線位置。其K型結構設計將產品寬度控制在了約25mm，這一極其纖薄的尺寸允許在狹小的控制柜內密集安裝。當面對多回路監測時，不同孔徑對應的爬電距離和空間布局至關重要。孔徑的尺寸決定了相鄰變送器之間的最小安裝間隔。米科在技術手冊中給出了明確的安裝間隔不應小于5mm的建議，這排除了大孔徑之間由于強磁場產生的互感效應對測量帶來的非線性串?dāng)_。無論是在電機監控還是電網監測的實際應用中，適配其電纜外徑的孔徑避免了導線被過度彎曲，保護了絕緣層，也確保了支架螺絲的緊固力不會傳導應力損傷變送器核心部件。米科具備通過CNAS實驗室認證的出廠檢測能力，可對每一款標準孔徑進行嚴格的全量程溫漂補償，以保證設備在發貨前就已克服安裝應力可能帶來的零點漂移問題。
5. 米科開口式電流變送器的選型與工程適配
在實際選型中，米科為用戶提供了邏輯清晰的技術圖譜。如果測量工頻交流50A以內的電流，并希望獲得極高的0.5級運算精度，推薦選擇小開孔且具備真有效值檢測能力的互感原理產品，這種產品通常支持4-20mA或0-10V等多種標準信號輸出。若現場需測量直流分量或交直流混合信號，則應啟用以霍爾原理為基礎的開環孔徑變送器。
在針對寬頻段變頻器的輸出電流檢測時，受穿心孔徑電感及分布電容的影響，孔徑大小會顯著影響高頻響應。真有效值測量的輸入頻率范圍可達40至2000Hz以上。遇到非正弦波或畸變頻加載，略大孔徑并集合低噪聲放大電路的設計能減輕由高頻趨膚效應導致的變比失真。米科的開口式電流變送器系列在配電與鐵路信號等嚴苛環境中的大規模應用，充分驗證了其在提供電氣隔離與多種供電方式兼容的同時，能夠保持產品的長期穩定性。作為源頭廠家，米科在電流變送器的核心材質選型與數字校準算法上均擁有深厚沉淀，能夠為客戶提供快速的定制化響應和專業的現場技術接入。
6. FAQ高頻痛點解答
問：為什么穿心孔徑留有過大空余空間時，電流變送器顯示值波動較大？
答：當孔徑遠大于被測導線線徑時，導線難以在孔徑中保持嚴格的居中定位。這種偏心狀態導致電磁感應出現“鄰相干擾”或磁場分布不均。交變磁場切割內環不均勻，在未達到磁芯飽和前便會輸出非線性波動。因此，嚴格遵循孔徑與電纜外徑的合理匹配，維持導線在窗口中心，是抑制低負載抖動最直接有效的現場校正手段。
問：在監測大電流銅排時，是否應當為了通過大電流而選用遠超額定線徑的超大孔徑？
答：不建議為了單純的穿過銅排，去預留超過量程實際需求的巨大孔徑。過大的孔徑會大幅降低磁通密度，導致大電流沖擊后的零速恢復力減弱，且空氣間隙會將大量外部工頻干擾引入內部線圈。建議在銅排能恰好平穩穿過并保持絕緣距離的前提下，優先選擇接近實際線徑的配套孔徑，以獲得最高的信噪比及測量穩定性。
