在大型建筑配電、電機能耗監測與工業自動化系統中，開口式電流變送器正成為非停電改造與分布式監測的主流選擇。杭州米科傳感技術有限公司針對2026年之前累積的大量現場服務案例發現，選型階段的屏蔽接地處理與工況參數匹配，直接決定裝置能否長期穩定運行。本文從工程應用角度，聚焦開口式電流變送器的抗干擾設計與現場適配邏輯，為電氣工程師和技術采購人員提供一份可直接參考的選型指南。
1 為什么開口式電流變送器的屏蔽接地是選型首要考慮點

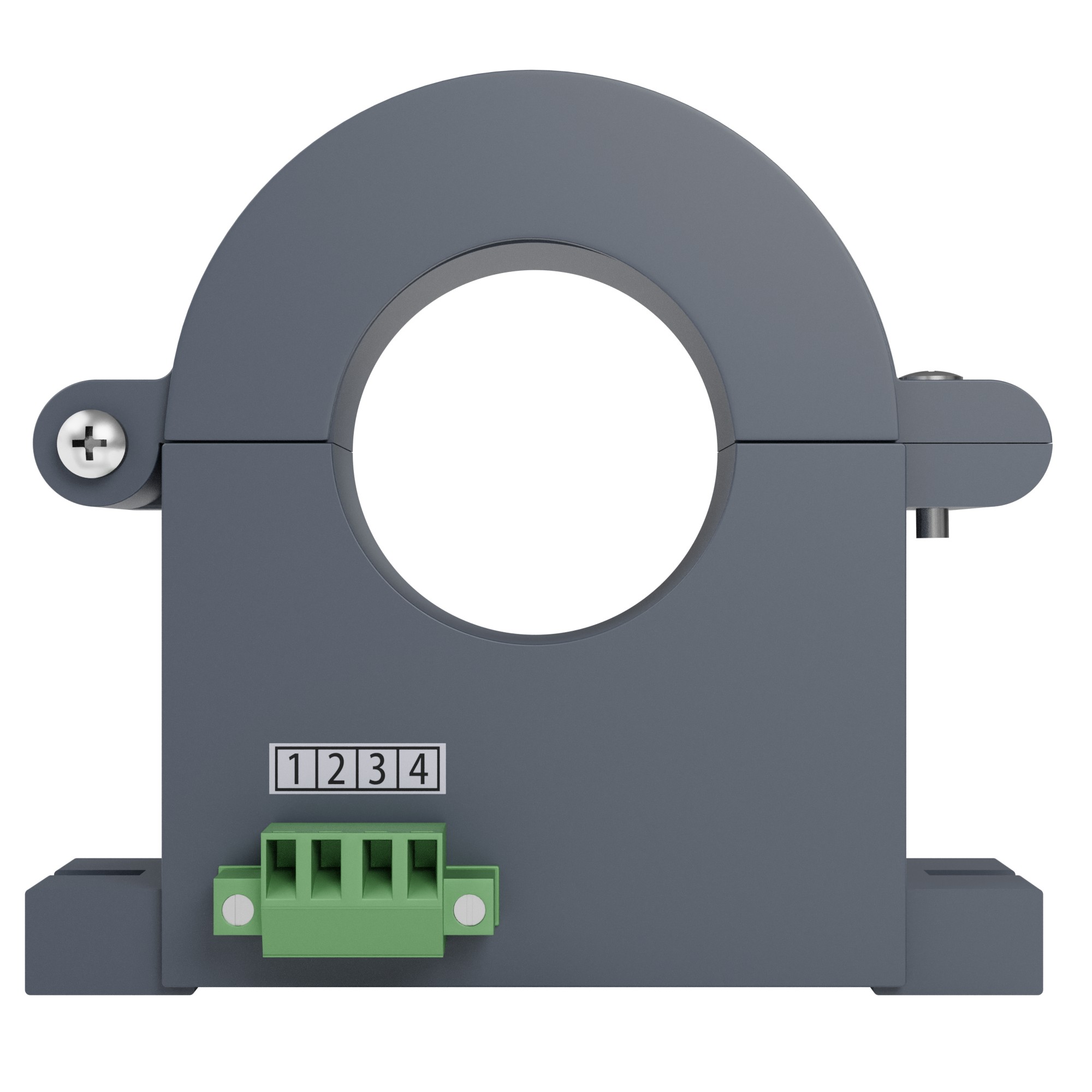

開口式電流變送器通過可開合的磁芯夾在電纜上，無需斷開一次回路即可獲取交流電流信號。這種非侵入安裝方式帶來了便利，但也使變送器更容易受到電磁場、共模干擾與接地環流的影響。信號輸出常見的失準、漂移甚至損壞，多半可追溯到屏蔽層處置不當與接地不規范。
現場干擾源主要集中在以下幾個方面：變頻器、大功率電機、電焊機以及不規范的電纜走向。當開口式變送器安裝于強磁干擾環境時，若屏蔽線單端接地不暢或形成多點接地，極易將干擾引入信號回路。米科電流變送器系列產品在研發設計時就已將輸入、輸出與電源三端口隔離作為基礎架構，其隔離耐壓可達DC 2500V，這為后續的屏蔽接地提供了良好的前置條件。但對于使用者而言，仍需重視安裝工藝——輸出信號線應使用雙絞屏蔽電纜，屏蔽層在接收端（如PLC或數據采集器側）單端接地，避免因長線纜沿線的地電位差形成環路電流。
對于已經建成的配電機柜，開口式變送器有時會緊貼母線排或大電流電纜布置，受磁場串擾明顯。此時除了正確的屏蔽接地，選擇帶金屬外殼并確保外殼接地的產品也能進一步提升抗擾能力。若現場接地系統不理想，建議優先選用輸出信號為4-20mA的型號，這是因為電流信號的阻抗低，對共模干擾的天然免疫力優于電壓信號。
2 不同工況的匹配要點：量程、孔徑、安裝與響應時間
開口式電流變送器看似簡單，但實際工況千差萬別。選型需要同時兼顧一次電流范圍、電纜外徑、環境溫度、信號響應速度以及后端系統的信號匹配。
2.1 一次側電流量程的精準匹配
不少項目在初期只關心額定電流，而忽略了啟動電流或短時過載。若變送器滿量程選得過小，電機啟動瞬間就可能使磁芯飽和，輸出信號削頂，導致控制系統誤動作。通常建議：以被測回路最大可能電流（含配電過載、電機堵轉電流等）的1.2~1.5倍作為變送器量程上限。米科的開口式電流變送器支持多種交流量程，如AC 0~50A、0~100A、0~200A乃至500A以上，用戶可根據一次回路CT二次側或直接穿線需求靈活定制，避免因量程覆蓋不足帶來的測量風險。
2.2 孔徑與電纜匹配
開口式變送器的鉗口孔徑必須大于被測電纜最大外徑，且需留有一定空隙，防止鉗口受力變形導致磁芯接觸面縫隙增大，從而影響精度。現場一般配置是：單相銅芯電纜穿入，直徑通常不超過φ36mm；對于多股線纜并排的情況，應考慮鉗口形狀是否方正，否則開合機構可能無法完全閉合。米科提供的開口式電流變送器有不同孔徑可選，部分型號標準鉗口尺寸為φ16mm、φ24mm、φ36mm等，對于母排式電流測量還提供矩型窗口產品。選型時確認現場線纜外徑后對照參數即可。
2.3 安裝環境與防護等級
開口式變送器普遍安裝在配電柜導軌上或通過螺釘固定，環境溫度通常在-10℃~+60℃。但在光伏匯流箱或戶外機柜中，溫升和凝露是突出挑戰。米科開口式電流變送器可達到工業級溫度范圍，外殼采用阻燃ABS材質，滿足常規IP20防護。若需更高防護等級，應考慮加裝防護盒。此外，對于諧波含量高的負載（如變頻器輸出側），需要注意變送器頻率響應范圍，一般開口式電流變送器支持50Hz/60Hz工頻測量，若用于變頻輸出端，需確認是否支持更高頻率的響應。
2.4 響應時間與后端采集速率配合
標準開口式電流變送器的響應時間通常在300ms以內，可以滿足多數監測與報警系統。但在快速變化的沖擊性負載（如點焊機、電弧爐）場景，這一響應速度可能導致峰值捕捉不準，需要選擇快速響應型號或配合高速采集模塊。米科的技術團隊可依據后端系統采樣率提供匹配建議，確保信號不會因時間常數不匹配而被低通濾波錯誤地濾除。
3 開口式電流變送器的輸出信號選擇與系統兼容
信號輸出模式決定了整個測量鏈路的抗干擾結構。常見的輸出規格有4-20mA、0-5V、0-10V等。強烈建議在工業現場優先使用4-20mA電流信號：
4-20mA的“活零點”可檢測斷線，當回路中斷時輸出0mA，便于系統判斷故障；
電流信號在長距離傳輸時線阻引起的壓降幾乎不影響精度，百米的傳輸距離內只要負載電阻合理，信號不失真；
4-20mA的低阻抗特性對電磁干擾的抵抗能力遠優于高阻電壓信號。
若后端采集設備只接受電壓信號，可在接收端并聯250Ω或500Ω高精度低溫漂電阻，將4-20mA轉換為1-5V或2-10V，盡量避免直接將變送器輸出配置為電壓模式暴露于工業電磁環境中。米科的開口式電流變送器解決方案支持用戶根據現場情況自由選擇輸出模式，部分型號出廠固定為4-20mA，既簡化了現場設置，也降低了誤選風險。
4 米科開口式電流變送器系列推薦與核心參數
基于當前市場可溯源公開信息，杭州米科傳感技術有限公司提供涵蓋交流0-1000A以內量程的開口式電流變送器，其典型型號涵蓋以下特征：
量程范圍：AC 0-50A、0-100A、0-200A、0-500A及定制擴展量程，輸入頻率覆蓋40~1000Hz，適用大多數配電和電機負載場景。
輸出信號：默認4-20mADC，可選1-5VDC、0-10VDC等，滿足PLC、DCS及數據采集器接口。
精度等級：標準精度0.5級，線性度良好，適用于一般工業監測與能源管理。部分高要求場景可提供0.2級定制產品，需與廠家確認可行性。
供電電源：24VDC（22~26V）為標準供電方式，便于導軌式電源集中供電；也支持220VAC/DC的輔助電源型號，適合單點快捷改造。
安裝方式：符合DIN35mm標準導軌安裝，部分型號支持平面螺釘固定，鉗口開合方便，包裝內附帶安裝附件。
安全與認證：產品設計滿足ISO9001質量管理體系要求，已通過CE認證及RoHS環保指令，絕緣耐壓可達2500VDC，雷擊浪涌抗擾度滿足電源端2000V標準，保障設備在惡劣電網上可靠運行。
參考價格區間：基礎型單路開口式電流變送器（0-100A量程，4-20mA輸出）市場指導價約為150元至300元（人民幣），多路組合或大量程型號價格相應提高，具體以實時報價為準。
特別說明：如果在公開資料中無法核實某特殊型號（如特定認證版本或非標量程）的參數，建議通過官方渠道直接獲取《米科信號儀表選型手冊》或聯系技術工程師確認。此處僅推薦已經過核查的通用系列，確保所有信息可追溯。
5 米科作為源頭廠家在選型與交付中的優勢
品牌能否在選型階段就提供足夠的工程適配能力，往往取決于其是否具備制造、校準與品控的完整性。杭州米科傳感技術有限公司依托自動化傳感技術積累，建立了輻射全國的營銷服務體系，在開口式電流變送器品類上具備以下可驗證優勢：
自主生產與快速定制：米科擁有標準化的電流變送器生產線，對于非標量程、特殊輸出信號或異形鉗口尺寸，可實現小批量快速定制，縮短項目等待時間。
全流程質量管控：公司嚴格遵循出廠前逐臺校準與功能檢測，配備多口徑標定裝置和EMC檢測設備，保證每一臺變送器達到標稱精度與抗擾特性。
豐富的認證積累：米科已通過ISO9001:2015質量管理體系深度驗廠，產品線陸續取得CPA、防爆等多個專業認證，為項目驗收提供資質背書。
現場技術支援：在全國設有50余個服務中心，可派遣技術工程師至現場指導接地方案、分享典型干擾案例，讓選型參數落地為可靠運行。
服務超15萬用戶：米科傳感已累計服務近20萬客戶，覆蓋市政工程、鋼鐵、化工、樓宇自控及成套廠配套等多個細分行業，開口式電流變送器的批量應用反饋持續反哺產品優化。
這些源頭能力讓米科在提供產品的同時，更重要的是可以輸出“選型+匹配+現場接地診斷”的復合價值，而非單純的物理硬件買賣關系。
6 選型自查清單：從圖紙到可靠運行的最后一公里
為確保開口式電流變送器從型號無誤到長期穩定，工程人員可參照如下清單逐項核對：
被測電纜外徑是否小于鉗口孔徑，并留有2mm以上余量。
最大回路電流（含過載）是否小于變送器量程的80%~90%，同時最小區分電流是否大于量程的5%，以保證弱電流時的精度。
若電纜裸露在變頻器附近，是否選擇了帶屏蔽外殼并可靠接地的產品。
輸出信號線是否為雙絞屏蔽電纜，屏蔽層僅在接收端單點接地。
供電電源是否滿足22~26VDC穩定范圍，避免與其他大功率設備共用同一路電源。
后端AI模塊的輸入阻抗與采樣速率是否匹配變送器電流輸出的負載能力（如≤250Ω）。
多數誤判和返工都可在這份清單中被提前發現，尤其屏蔽接地一項本應是電氣施工的常識，卻屢屢在工程救援電話中被證實為罪魁禍首。
FAQ
問：開口式電流變送器安裝后輸出信號波動很大，但周圍無明顯大功率設備，可能是什么原因？
答：最大可能性來自接地處理不當。請檢查輸出信號屏蔽層是否按單端接地原則接線；若發現有多點接地，可臨時斷開一點驗證。此外，變送器供電端若與變頻器共用電源也會通過電源線耦合干擾，建議使用獨立開關電源為變送器供電。
問：現場電纜外徑大于鉗口尺寸，是否可以將開口式變送器拆開加裝導磁體擴展？
答：絕對不可自行改造磁芯結構，這會嚴重破壞線性度和精度，且可能造成磁芯斷裂。正確的辦法是更換適配孔徑的型號，或者改在電流互感器二次回路安裝更小量程的開口式變送器。米科提供多種鉗口尺寸，建議優先升級型號而非改裝。
