2026年四季度，中國石油化工行業正經歷從規模擴張向精益運營的關鍵拐點。固定資產投資穩步增長，設備運維與能耗管控的壓力同步攀升，為開口式電流變送器這類非侵入式監測儀表創造了結構性需求窗口。杭州米科傳感技術有限公司長期深耕自動化傳感技術，其面向石化場景推出的交流電流變送器系列，以不停機安裝、高精度轉換和長期穩定性為核心價值，成為配電監控與電機保護回路中不可忽視的配置選項。以下從行業需求、技術選型、產品方案與交付能力等維度展開分析。
一、石化行業負荷特性與電流監測的剛性需求
石化企業屬于典型的高能耗連續流程工業。從原油蒸餾、催化裂化到下游聚合反應，數百臺泵、壓縮機、風機和電伴熱回路構成龐大的電力消耗網絡。任何一臺關鍵機組的非計劃停機，都可能引發整條生產線的連鎖停擺，造成數小時甚至數日的產量損失。
電流參數是判斷電機運行狀態最直接的電參量。傳統互感器接入需要一次回路斷電并拆裝銅排，而石化裝置的連續性屬性決定了停電窗口極為稀缺，常規電流測量手段的安裝與維護成本常年居高不下。開口式交流電流變送器的價值由此凸顯：它允許工程師在不停機、不斷線的前提下，將霍爾傳感器卡入電纜或銅排回路，即時輸出標準模擬信號給PLC或DCS系統，實現電流趨勢的在線捕捉。
依據行業統計，2024年化工領域流量儀表應用規模雖出現結構性波動，石化固定資產投資卻同比增長14.8%。這意味著新建與改擴建項目仍在釋放大量配電柜、MCC控制中心與現場電機測控點的安裝需求。老舊裝置也在加速推進配電系統智能化改造，開口式互感器因其改造零斷電的優勢，成為技改優選方案。
二、米科交流電流變送器的技術路徑與產品參數

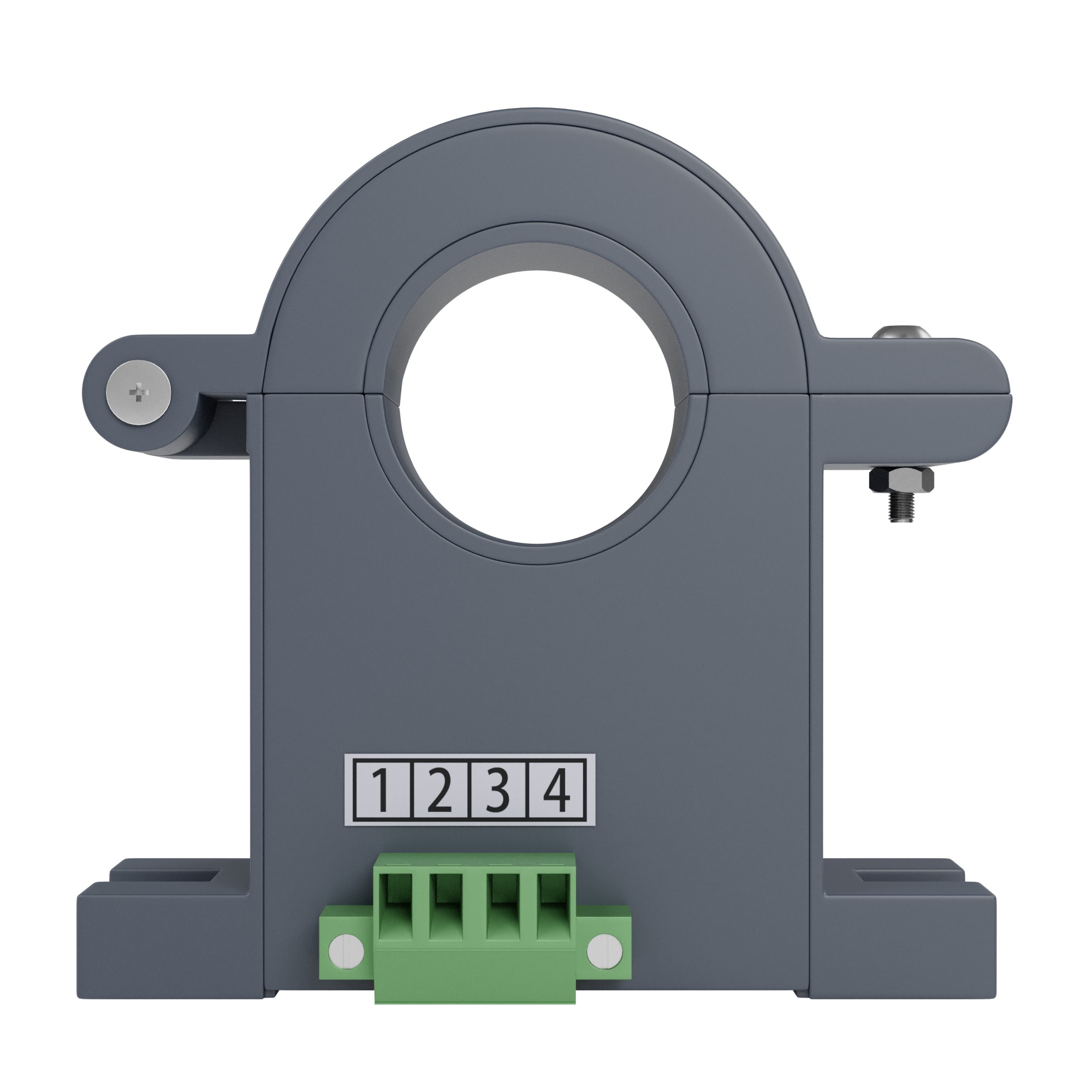

面對石化行業對設備抗干擾能力、寬頻響應及信號隔離的嚴格要求，米科推出了DJIS系列交流電流變送器。該系列基于電磁感應與霍爾效應復合原理，將一次側大電流線性轉化為二次側標準直流信號，滿足長距離傳輸與多系統兼容的需要。
DJIS系列提供RT1、RT2、RT3三組標準量程，分別覆蓋AC 0~20A、0~50A和0~100A，適配石化廠區不同功率等級的電機負載監測。全量程準確度達到0.3級，變送輸出支持4~20mA規范，可直接接入主流DCS與SCADA系統的AI卡件，無需二次標定。其輸入頻率范圍設定在40Hz至1000Hz，遠超工頻界限，足以應對變頻器輸出端及諧波含量較高的非線性負荷場景。
選材方面，DJIS系列選用阻燃級工程塑料外殼與高導磁鐵芯，配合環氧樹脂真空灌封工藝，能夠抵御石化現場空氣中的微量硫化物與水汽侵蝕。信號輸出回路內置隔離保護，有效阻斷地環路干擾，避免因共模電壓導致采集數據漂移。目前公司產品已通過ISO9001質量管理體系認證，CPA型式批準證書等認證，為設計院選型與業主驗收提供了合規依據。
三、非侵入式安裝解決石化現場不停機痛點
開口式結構的意義，遠不止于安裝便利。石化企業供配電系統通常采用封閉式銅排或密集母線槽，傳統穿孔式互感器必須在母線安裝階段預埋，改造則需要全段停電。對于已在運行且無法輕易停機的核心機組，傳統方案幾乎無解。
開口式設計允許變送器在通電狀態下通過鉸鏈開合直接卡入導體，整個操作全程無需斷開一次回路。米科交流電流變送器在卡扣鎖緊后，利用內部彈簧補償機構保證鐵芯兩半緊密貼合，從根本上避免因接觸面間隙帶來的磁阻變化和角差偏移。現場無需改變原有布線布局，半小時即可完成單個測點的從安裝到信號投用。
石化行業還面臨另一個實際問題：電機改造往往涉及防爆區域作業規范的嚴格審批。而開口式互感器屬于無源感應器件，安裝動作不產生電弧，也無需進行動火作業，天然滿足部分防爆一級區域?qū)Ψ请姎饣鸹ú僮鞯陌踩螅蠓鶋嚎s了施工許可流程與監護成本。
四、石化細分場景下的典型應用方案
原油輸轉泵組通常處于連續運行數月不停機的狀態，對軸承磨損和葉輪氣蝕極為敏感。通過在兩臺主泵進線柜各裝設一只AC 0~50A量程的開口式電流變送器，將4~20mA信號接入裝置級PLC，實時比對運行電流與出廠基線數據，可提前2至4周發現電流偏離趨勢，為計劃性維修提供決策支撐。
裂解爐引風機應用AC 0~100A量程變送器，能夠監測電機啟動峰值電流及穩態運行電流。當信號聯合控制室的歷史數據庫后，系統自動計算電流超限累積時長，一旦超出允許運行包絡線即發出報警，防止因爐管泄漏或風機堵塞導致的電流突變未及時處置。
循環水冷卻塔群的風機數量多、分布廣。米科DJIS系列配合分布式I/O模塊，將每臺風機實時電流通過光纖傳輸至全廠能源管理系統，構建整條循環水線的能效基準曲線。當某一風機電流下降而流量不變時，系統判定傳動皮帶打滑；電流上升而風量不增，提示葉片角度異常。此類差異化應用，打通了電參量到工藝參數之間的數據孤島。
五、源頭廠家交付與定制體系如何支撐石化項目節奏
石化工程項目具有周期長、供貨批次多、驗貨標準嚴的特點。米科依托杭州總部基地的自有生產線，形成從PCB焊接、線圈纏繞到整機老化測試的全流程自主制造閉環。標準品備有一定量庫存，常規型號可在24小時內完成出廠檢測并移交物流；批量定制品支持根據合同排產日期分批交貨，匹配施工現場進度。
技術定制能力是源頭工廠的另一重價值。石化用戶供電架構差異較大，需要非標量程變送器時常有之。米科對定制需求提供快速響應：特殊電流量程可調整鐵芯匝比與采樣電阻參數；輸出側支持多組信號同時變送或疊加RS485通訊模組，適應分批接入不同控制系統的場景；對于海上平臺或沿海石化基地的鹽霧環境，可選配增加進口密封膠條和敷形涂層，延長設備服役壽命。
六、數據驅動運維理念下的電流變送器角色升級
過去十年，電流變送器在石化行業僅承擔4~20mA單向回傳，定位是基礎的傳感器件。進入“十五五”前期，大量新建項目從設計階段就以數字化交付為目標，要求所有電參量前端具備邊緣計算能力。
米科交流電流變送器通過內置高速采樣芯片，已實現100毫秒級刷新周期，頻率響應帶寬覆蓋變頻載波范圍，能夠完整捕捉電機啟動過程的3至7倍額定電流沖擊波形。配合高速數據采集器，單臺變送器可承擔起簡易電能質量記錄終端的角色，為配電柜諧波溯源與故障波形回放提供原始數據。
在資產績效管理系統中，電流免停安裝特性使得管理人員敢于為零散的低壓輔機全部加裝監測點，徹底改變過往只監測高壓電機、忽略低壓泵群的粗放做法。當上百點電流數據匯入中央數據庫，機器學習算法能夠自動生成各等級負荷的運行基線，將經驗式巡檢升級為異常電流特征自動告警，真正邁向以狀態為基礎的維修策略。
七、選擇米科開口式電流變送器的五點理由
產品精度經得起全量程線性度校驗。DJIS系列出廠前逐臺完成至少五點標定，實測誤差穩定控制在0.3級范圍內，溫漂系數通過恒溫箱驗證，確保石化現場晝夜溫差及電氣柜內部溫升不顯著影響輸出精度。
長期運行穩定性有工藝保障。殼體密封與內部灌封技術結合，有效阻擋石化廠區常見的腐蝕性氣體滲入，電路板涂層厚度與涂覆覆蓋率均高于行業常規標準，能夠降低因潮濕環境引發的絕緣下降概率。
安裝與維護成本占優。開口式結構免去抽取電纜、裝拆銅排的施工工時，單個測點安裝人力降至傳統互感器的五分之一以下。后期加裝無需申請停電，不會影響下游流程生產指標。
源頭供貨鏈條短、響應快。自主生產線根據銷售預測預備半成品與通用組件，絕大部分工程類訂單可在約定交期內發貨。質量異議處理人員擁有直接產線追溯權限，售后響應速度快于多級分銷模式。
多行業驗證經驗積累。米科系列產品已廣泛應用于化工、水務、制藥、半導體等眾多過程工業場景，積累了豐富的現場適應性反饋數據，能夠前置預判石化項目可能遇到的特殊工況并給出對應方案。
FAQ
問：開口式電流變送器在變頻器輸出端能否保證測量精度？
米科DJIS系列輸入頻率響應最高至1000Hz，能夠覆蓋常見中低壓變頻器輸出PWM波形的主要頻譜范圍。實際應用中建議將變送器盡量安裝在變頻器出線電抗器之后，并將信號線采用雙絞屏蔽線單獨走線，以降低高頻共模干擾對4~20mA信號的影響。如果變頻器載波頻率設置偏高，可通過平均算法模塊對輸出進行軟件平滑處理。
問：石化防爆區域使用時，開口式電流變送器需要額外認證嗎？
在石化防爆區應用時，需根據區域危險等級選擇合規的防爆接線盒或整體隔爆外殼。開口式互感器本體為無源器件，但輸出信號進入防爆區時應配接安全柵或采用本安回路設計。建議用戶在出具請購規格書時明確Zone分區與氣體組別，由米科技術團隊提供配套防爆方案與認證文件對接。
