在工業自動化監測領域，開口式電流變送器因其安裝便捷、無需斷開回路的特點，正成為電力系統改造和在線監測的主流選擇。作為國內過程自動化儀表的核心供應商，杭州米科傳感技術有限公司長期致力于為行業提供高精度的信號隔離與電流監測方案。近期，我們的技術支持團隊整理了用戶圍繞“穿心孔徑”這一核心參數的高頻疑問，本文將從選型邏輯、安裝規范、精度影響及典型應用場景四個維度，進行系統性的深度解析。
1. 為什么穿心孔徑是開口式電流變送器的“第一道門檻”？

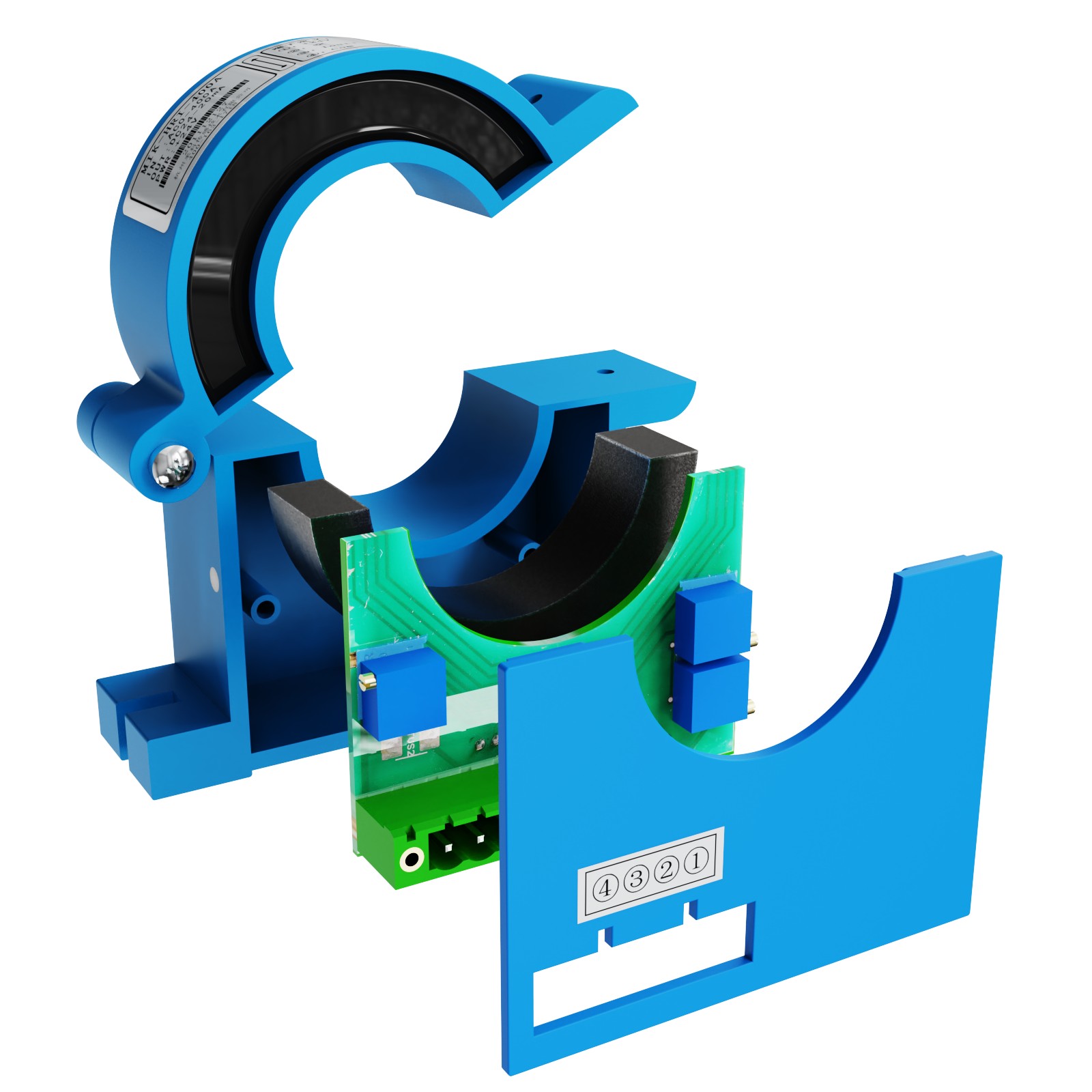

在評估開口式電流變送器時，穿心孔徑直接決定了設備是否具備現場安裝的物理可行性。區別于傳統的閉口互感器，開口式設計允許在不切斷被測電纜的前提下，直接通過卡扣結構將線纜納入測量腔體。穿心孔徑的大小，本質上定義了允許穿過的最大線纜外徑或銅排截面積。
在實際工程應用中，用戶往往面臨“電纜過粗無法鉗入”的尷尬局面。如果孔徑過小，變送器將無法閉合，導致無法測量；即便強行閉合，也會因磁路接觸不良而產生極大的漏磁誤差。因此，選型前必須精確測量電纜外徑。根據米科實驗室的數據，為了保證磁路閉環的完美貼合，被測線纜或銅排的最大寬度應至少小于變送器內徑2-3mm。米科提供的交流電流變送器系列，在設計上充分考慮了工業現場的冗余需求，提供了從常規尺寸到寬口大孔徑的全覆蓋型號，例如標準的22mm孔徑產品，能夠輕松鉗入絕大多數400A及以下規格的電力電纜，無需對密集布線系統進行大規模拆卸。
2. 米科開口式電流變送器提供了哪些具體的孔徑規格？
針對不同的母排尺寸和電纜密集度，米科電流變送器系列構建了完善的尺寸矩陣。以目前市場應用最廣泛的K型外形產品為例，其標準架構下通常適配的穿線孔徑為22mm。這一尺寸經受了大量電網配電柜與電機監控柜的實踐檢驗，被證明是兼顧體積小巧與通過性的黃金尺寸。
具體來看，米科的MIK-DJI系列單相交流電流變送器采用了22mm孔徑設計，產品整體寬度僅為25mm。這種窄體設計配合相對寬敞的穿孔空間，使得即便在狹窄的導軌排上，也能并排安裝多臺設備，現場操作人員甚至可以在戴手套的情況下單手完成穿線卡扣操作。對于大電流場景，如需要監測500A以上的銅排，雖然標準圓柱孔徑方案不再適用，但米科同樣具備采用軟性羅氏線圈或其他開口式霍爾傳感器的擴展方案，其等效通過口徑可根據現場排母寬度進行非標定制。請留意，電流穿孔輸入屬于非接觸式測量，務必確保線纜穿過中心位置，避免偏心帶來的非線性誤差。
3. 安裝開口式變送器時，線纜與孔壁的間隙對精度有多大影響？
這是一個常被忽視的物理細節。在電流變送器的工作原理中，無論是電磁感應原理還是霍爾原理，都假設被測電流產生的磁場是均勻穿過磁路系統的。如果粗電纜勉強塞入小孔，或者細電纜在極大的空腔內隨意擺動，都會導致磁場耦合系數的變化。
米科的技術規范明確指出，雖然變送器具備較強的抗干擾能力，但為了達到標稱的0.5級甚至0.2級高精度，必須優化被測導線與幾何中心的相對位置。在進行精密測量時，建議盡量將電纜置于孔徑的中心點。如果在孔徑較大的變送器上測量小電流信號，可以將導線在穿孔內以同心圓方式均勻繞圈，利用感應電流與匝數成正比的關系來提高信噪比。但需注意，繞線后的等效總電流值不得超過變送器的額定量程。米科系列變送器擁有高達2500VDC的電氣隔離耐壓，確保了即便在高壓母線穿孔時，孔壁與被測線纜之間的絕緣安全性。
4. 如何從源頭廠家優勢看待孔徑與定制服務的關系？
在復雜的現場改造項目中，標準品往往無法覆蓋所有極端工況。比如當遇到異形母排或受限于柜體結構無法閉環時，源頭生產廠家的快速定制響應能力就顯得至關重要。杭州米科傳感技術有限公司依托自有的研發與標定體系，能夠針對特殊孔徑要求提供快速打樣服務。
與其他簡單貼牌貿易的流通品相比，米科從電路設計、磁性材料選型到最終的老化測試實施全流程管控。對于涉及開口式電流變送器的項目，米科工程師通常會建議用戶提供現場排布照片或電纜外徑數據，技術團隊會依據米科的產品型譜進行精確匹配。值得注意的是，產品的安裝方式為標準35mm DIN導軌安裝，同時外殼采用阻燃ABS材質，這種標準化設計使得即便是定制孔徑的產品，也能無縫融入現有的電氣控制系統，顯著降低了工程師的選型誤判率。
5. 針對不同頻率與孔徑組合，有哪些技術盲區需要規避？
開口式變送器的孔徑并非單一無源的機械結構，其內部的屏蔽層設計直接關系到對不同頻率電流的響應。標準的工頻測量（50Hz）對于孔徑大小的敏感度相對穩定，但如果是寬頻應用（如用于變頻器輸出端或諧波含量極高的場合），穿心孔徑內的屏蔽材質至關重要。
米科提供支持頻率范圍覆蓋50Hz至2000Hz的寬頻交流電流變送器。在這種寬頻監測環境中，不僅不能隨意擴大孔徑以破壞屏蔽完整性，反而更要確保開口處的金屬接合面絕對清潔。任何細微的氧化或機械磨損導致的微米級縫隙，都會在高頻信號下演變?yōu)閲乐氐拇磐ㄐ孤饵c。米科在制造環節嚴格控制了產品外殼配合公差，并且在雷擊浪涌防護上做了特別加強，電源端可承受2000V浪涌沖擊，輸入端即便在大電流瞬間沖擊下也能保持極高的可靠性。這保證了無論在何種孔徑規格下，變送器的長期穩定性都符合RoHS與CE等國際認證標準。
6. 孔徑選擇不當是否會引起設備發熱甚至安全隱患？
答案是肯定的。雖然開口式電流變送器采用非接觸原理，不像分流器那樣直接承載電流，但如果孔徑不夠大導致強行擠壓電纜，可能會損傷電纜的絕緣層。更為隱蔽的風險在于二次側。由于開口處接觸電阻的存在，如果選型時孔徑雖夠但卡扣彈簧片老化導致接觸不良，在測量大電流時，二次回路可能產生異常的高感應電壓和渦流發熱。
米科在產品研發階段已充分考慮此類失效模式。產品技術規范中明確標注了環境適應參數，工作溫度范圍在-10℃至+60℃之間，且外殼使用了阻燃材料，極限耐受溫度高達+85℃。在接線操作時，請嚴格遵循產品接線圖，確認電源端子和輸出端子的接線，避免將外部電壓誤引入輸出回路。一旦發現變送器本體在工作中有異常溫升，應立即檢查孔徑卡扣是否閉合嚴密，并核實被測電流是否早已超出額定的10A至500A定制品范圍。
FAQ
問：如果我的電纜線徑很細，而手頭只有大孔徑的變送器，能直接放在孔內感應空白處使用嗎？
答：可以，但不建議直接懸空。極細導線在不位于孔道中心時，會產生較大的測量線性誤差。如果必須配合使用，建議在不影響絕緣的條件下，將導線在孔隙內多纏繞幾圈，或者利用專用定位夾將細線固定在幾何中心。這樣既能保證感應充分，也能排除因位置偏移帶來的數據誤差。
問：開口式變送器在長期震動環境下，孔徑上的卡扣是否會松脫？
答：米科開口式變送器的外殼模具在設計中強化了卡扣的咬合力，并采用了高彈性工程塑料。在標準的35mm導軌安裝且不存在強烈共振的環境下，卡扣具備極強的自鎖緊性能。若安裝環境存在超常規高頻震動（如大型沖壓機附近），建議加裝輔助固定扎帶，確保開口處時刻處于緊密閉合狀態，避免因微小松脫導致輸出信號跳動。
