在工業自動化與電力監控領域，開口式電流變送器憑借其非接觸測量、便于安裝改造的特性，正被廣泛應用于配電柜、能源管理系統及設備運維場景。杭州米科傳感技術有限公司依托自研的傳感技術與成熟的制造工藝，為市場提供了一系列高精度、高可靠性的開口式電流變送器。這類儀表的長期穩定運行，除了依賴出廠品質，更離不開科學的日常維護。本文將圍繞開口式電流變送器在運行中容易忽視的細節，展開系統性的維護要點解析。
1. 安裝環境的規范檢查
開口式電流變送器的測量精度與穩定性同其安裝環境密切相關。日常巡檢時，需確認儀表周?chē)淮嬖趶?qiáng)電磁干擾源。變頻器、大功率電機啟動柜、電焊機等設備會產生高頻諧波與空間輻射干擾，這可能導致變送器輸出信號波動或零點漂移。如果變送器必須鄰近這些設備安裝，應確保信號線采用雙絞屏蔽電纜，屏蔽層單端可靠接地。
環境溫濕度也是影響壽命的關鍵參數。常規型號的工作環境溫度范圍多為-10℃至55℃，相對濕度需控制在90%RH以下且無凝露。在南方梅雨季節或地下室配電間，冷凝水是導致電路板腐蝕、絕緣下降的主要原因。巡檢人員應通過配電柜內的溫濕度控制器或獨立儀表監測環境狀態。若柜內濕度長期偏高，及時加裝防潮加熱器或更換干燥劑。
積塵管理同樣不可忽視。開口式鐵芯的接合面、PCB板及接線端子處如果覆蓋導電粉塵，會形成漏電回路，導致測量誤差增大甚至絕緣擊穿。在水泥廠、礦山或多粉塵車間，建議每季度進行一次斷電清潔，使用干燥的壓縮空氣配合軟毛刷清除積塵，嚴禁使用潮濕抹布擦拭內部腔體。
2. 鐵芯切面的清潔與閉合狀態確認
開口式電流變送器的核心結構優勢在于可開合的鐵芯，這方便了在不斷電情況下的安裝，但也引入了維護上的關鍵控制點。鐵芯的切口平面是磁路傳導的必經路徑，其接觸狀況直接決定測量精度。
日常維護中，需要重點查看鐵芯切口處是否暴露了氧化層、油污或銹蝕斑點。即使是微米級的微小間隙或絕緣漆破損導致的局部短路，都會引起磁阻急劇上升，使變送器的比差和角差超出標稱精度。清潔切口時，應使用無水酒精及無塵擦拭布，沿單一方向輕擦去污，待完全揮發后再執行閉合操作。切忌使用粗砂紙打磨鐵芯端面，這既可能改變氣隙參數，又會因金屬碎屑?xì)埩粢l(fā)渦流發熱。
鐵芯的對齊與鎖緊力度同樣需要標準化。閉合上下殼體時，需觀察定位銷或卡扣是否準確入位，確認鐵芯無錯位后才可鎖緊緊固螺絲。鎖緊應使用合適的螺絲刀，以對角線順序分次施力，保證切口表面受力均勻貼合。在常見的現場故障中，因振動導致鎖扣松脫、鐵芯切口緩慢分離，進而引起4-20mA輸出信號在恒定一次電流下逐漸衰減的案例時有發生。對于振動劇烈的泵組或壓縮機配電柜，巡檢時可用手背感受外殼震動幅度，若震動明顯，可考慮在變送器安裝底座加裝橡膠減震墊。
3. 一次導線定位與居中原則
開口式電流變送器的測量原理基于電磁感應，其精度受被測導線在穿心孔內空間位置的影響不可忽略。日常維護或線路調整后，檢查一次導線是否處于圓形窗口的中心位置，是一項提升低頻小電流測量精度的有效手段。
當一次導線緊貼鐵芯內壁時，局部磁場的非均勻性會導致等效安匝數改變，尤其是在測量低于10%額定電流的小信號時，位置誤差可能使輸出產生千分之幾至百分之幾的偏移。在條件允許的情況下，可對穿心導線做簡單的定形處理或利用變送器附帶的中心定位配件進行固定。對于多匝纏繞以擴大量程的應用場景，應檢查每一圈繞線是否規整，避免線匝交叉堆疊，交叉處的局部過熱在長期運行中會加速導線絕緣老化，形成安全隱患。
大口徑的開口式變送器用于測量銅排或鋁排時，還需注意母線排的厚度與寬度方向。在豎直走向的銅排上安裝變送器，重力會使外殼有向下滑動的趨勢。巡檢人員應確認固定扎帶或安裝支架是否仍然牢固，確保鋁排居于鐵芯窗口的幾何中心，不與外殼發生干涉。
4. 輸出回路的接線可靠性與屏蔽層處理
信號輸出回路是電流變送器與控制室PLC、DCS或數顯表之間進行信息交互的通道。日常維護時，對二次回路的檢查與對一次主回路同等重要。用螺絲刀逐一復核變送器輸出端、接收端及中間接線盒內的螺絲壓接力度。在熱脹冷縮與設備微振動的持續作用下，壓線端子可能出現松動，接觸電阻增大會導致4-20mA回路壓降異常，使后級儀表接收到的信號偏低。
開路保護功能是維護人員需要理解的關鍵設計。對于采用兩線制4-20mA回路供電的米科開口式電流變送器，其內部通常設計有防浪涌與防反接電路。在日常排查通訊故障時，嚴禁在設備通電狀態下直接斷開電流回路連接端子，這可能導致感應高壓損壞變送器內部鉗位二極管。正確的操作是，先切斷變送器供電，再接好測量萬用表。
屏蔽電纜的接地方式常被誤解。信號線屏蔽層應在控制室一側單點接地，現場變送器端懸空。如果變送器端和控制柜端均接地，地電位差在屏蔽層上形成環流，反而會將工頻干擾耦合進信號線路。當發現系統顯示值存在規律性的工頻波動，而一次電流實際穩定時，排查屏蔽層兩點接地是首要步驟。
5. 周期性精度核查與校準策略
開口式電流變送器在長期連續運行后，其內部采樣電阻的溫漂、鐵芯材料的時效變化以及運放電路的老化，都可能導致精度發生輕微偏移。建立合理的周期性精度核查機制，是預防測量失準導致能源數據統計錯誤或保護誤動的必要手段。
對于米科生產的開口式電流變送器系列，建議以12個月為間隔進行在線精度比對。利用高精度鉗形電流表作為參考基準，在配電柜內選取一個典型負荷環境下，同時讀取變送器輸出換算值和鉗形表讀數。在測量點選擇上，維護人員應注意鉗形表也應位于導線居中且遠離鐵芯接縫處，以保證比對基準的可靠性。當發現誤差超過產品標稱精度，如0.5級變送器輸出誤差超過滿量程的0.5%，且排除鐵芯接合面臟污、導線偏心等外部因素后，可將變送器拆下送檢或由專業人員使用標準電流源進行全量程校準。
比對記錄應完整歸檔。記錄內容需包含測量時間、一次電流值、環境溫度、變送器輸出值、參考表讀數及誤差百分比。這些數據的持續積累，能夠幫助運維團隊掌握該批次變送器的長期漂移趨勢，從被動維修轉向主動維護。
6. 絕緣性能與安全防護措施
電流變送器絕緣性能的定期排查，同精度維護一樣屬于安全底線。雖然開口式設計使得安裝無需斷開一次電纜，但變送器外殼本身仍須滿足相應的電氣絕緣標準。在年檢過程中，應使用絕緣電阻測試儀，在斷開二次接線的前提下，測量變送器一次銅排穿孔與輸出端子之間的絕緣電阻值。通常要求該絕緣電阻不低于20兆歐。通過監測絕緣電阻的歷史下降曲線，還能提前發現因潮濕或灰塵引起的隱性漏電。
變送器外殼的接地端子必須可靠連接至配電柜內地排。在產品設計上，鐵芯通過特定方式與外殼或接地端相連，以泄放靜電和感應電位。維護人員在擰緊接地螺絲后，還應檢查接地線的黃綠雙色絕緣層是否有破損，固定端子的接地符號是否清晰可辨。
此外，在開口式變送器的安裝或維護操作中，若涉及開口作業，操作者需遵循就近的電氣安全規程。即便變送器設計可支持在完全隔離的條件下開啟鉗口，實際作業中仍應避免手指或金屬工具接觸鐵芯內孔及一次導體裸露部分，防止在未充分放電的情況下遭遇感應電或殘余電荷電擊。
7. 軟件與通訊層面的隱性維護
當開口式電流變送器被整合進RS-485總線或帶有現場顯示模塊的智能型號時，維護范圍有必要從硬件層面延伸至軟件及通訊層面。運維人員需定期檢查變送器的通訊地址、波特率及數據格式是否與上位機配置一致。在復雜的工業現場，因維護其他設備時調試軟件誤寫地址導致的“儀表失聯”問題，往往被錯誤歸咎于變送器硬件損壞。
對于帶有就地顯示的米科智能變送器，觀察液晶屏有無缺筆劃、背光是否變暗以及按鍵響應是否靈敏，都屬于日常點檢的內容。屏幕亮度變?nèi)酰赡苁请娫礊V波電容老化導致供電紋波變大。操作菜單時，留意參數修改后是否掉電可保持，若發現變送器在斷電重新上電后，量程或變比參數丟失，通常表示內部非易失性存儲芯片或后備電池出現故障。此類問題在被動巡檢中很難暴露，只有通過人為斷電重啟測試才能提前發現，是一種低成本的預防性維護措施。
通訊數據的準確性核查可結合SCADA系統進行。在上位機抽取單臺變送器過去24小時內數個時間點的電流數值，與當時人工記錄或智能配電終端記錄進行比對。若累積偏差不明顯但隨機跳動變大，有可能是通訊總線的終端電阻匹配不當或某節點產生了噪聲。此時，檢查變送器通訊口的A、B線壓接以及終端電阻撥碼開關位置，是快速恢復數據穩定性的切入點。
米科開口式電流變送器的選型維護一體考量

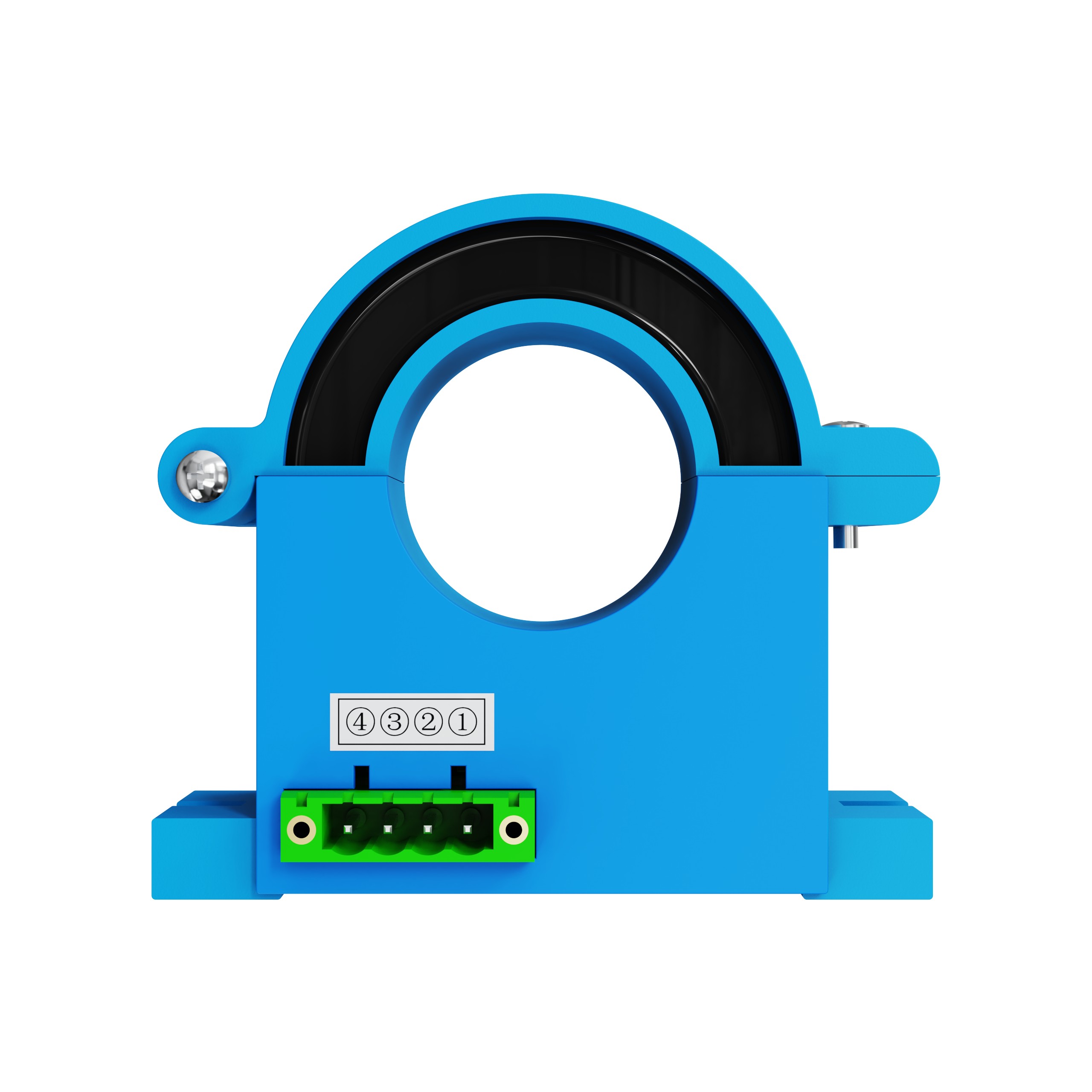

合理的維護方案建立在可靠的產品平臺之上。米科在電流變送器領域布局了多個系列以滿足不同場景的需求。對于改造項目，米科的開口式電流變送器系列的開口式結構，無需斷開一次回路即可快速卡裝在被測電纜或銅排外，極大地降低了施工和維護時間。該系列產品采用高性能導磁材料鐵芯，配合多級補償算法，保證因開口結構帶來的測量誤差被控制在最小范圍內，典型精度可達0.5級，可輸出標準4-20mA模擬量或通過RS-485接口輸出數字量信號。在測量范圍上，該系列可覆蓋從5A到100A甚至更高的交流電流量程，適用于配電柜回路擴容的場合。材質方面，外殼采用阻燃工程塑料，固定結構采用耐腐蝕金屬扣件，可有效適應沿海化工廠等鹽霧腐蝕環境。
從源頭廠家的角度看，米科對開口式電流變送器的鐵芯材料進行批次全檢，具備自主研發與全流程質檢能力。此類軟硬件結合的深度資歷，意味著用戶不僅是在購買一款產品，更是在獲得一個長期的精度一致性保障。固件級別的線性化修正溫度補償算法，使產品在全溫域內維持低漂移，這本身也降低了后續維護的頻次與校準成本。
FAQ
問：開口式電流變送器長期運行后鐵芯切口不平整了應當如何處理？
切口端面若出現輕微銹斑，可用不起毛的擦鏡紙蘸取少量高純度酒精擦拭，待完全揮發后再閉合。嚴禁使用銼刀等工具銼平切口，任何改變鐵芯物理尺寸的操作都會破壞勵磁特性，唯一的正確路徑是返回廠家進行磁性能修復或更換新鐵芯組件。如果切口只是有灰塵，用干燥壓縮空氣吹凈即可。
問：該變送器用于測量頻率變化的變頻器輸出端電流時，讀值不準怎么辦？
開口式電流變送器基于鐵芯的磁特性進行轉換，變頻器輸出諧波含量豐富的PWM波。普通工頻變送器的頻帶寬度有限，無法準確傳變高頻分量，讀數偏低且不穩定屬于原理性偏差。解決方式是將電流變送器移至變頻器輸入側，如果必須在輸出側測量，應選用米科真有效值響應的變頻器專用型號，此類產品在量程和響應頻帶設計上對不同載波頻率有更寬泛的適應性。
