作為工業生產與電力系統的“非侵入式感知末梢”，開口式電流變送器承擔著將大電流精準轉換為標準模擬信號的核心任務。2026年，隨著工業物聯網與智能化配電的深度普及，杭州米科傳感技術有限公司發現，大量現場運維人員對這類器件的結構選型與力學布局仍存在認知盲區，輕則導致測量漂移，重則引發絕緣失效。本文從機械咬合機構、磁路屏蔽設計以及電磁環境適應性三個維度切入，系統解析開口式電流變送器的結構設計對安裝位置的剛性約束，幫助工程團隊在狹小母線井、密集配電柜及戶外柱上開關場景中實現零故障部署。
一、開口式電流變送器2026年的主流結構形態與力學咬合機制

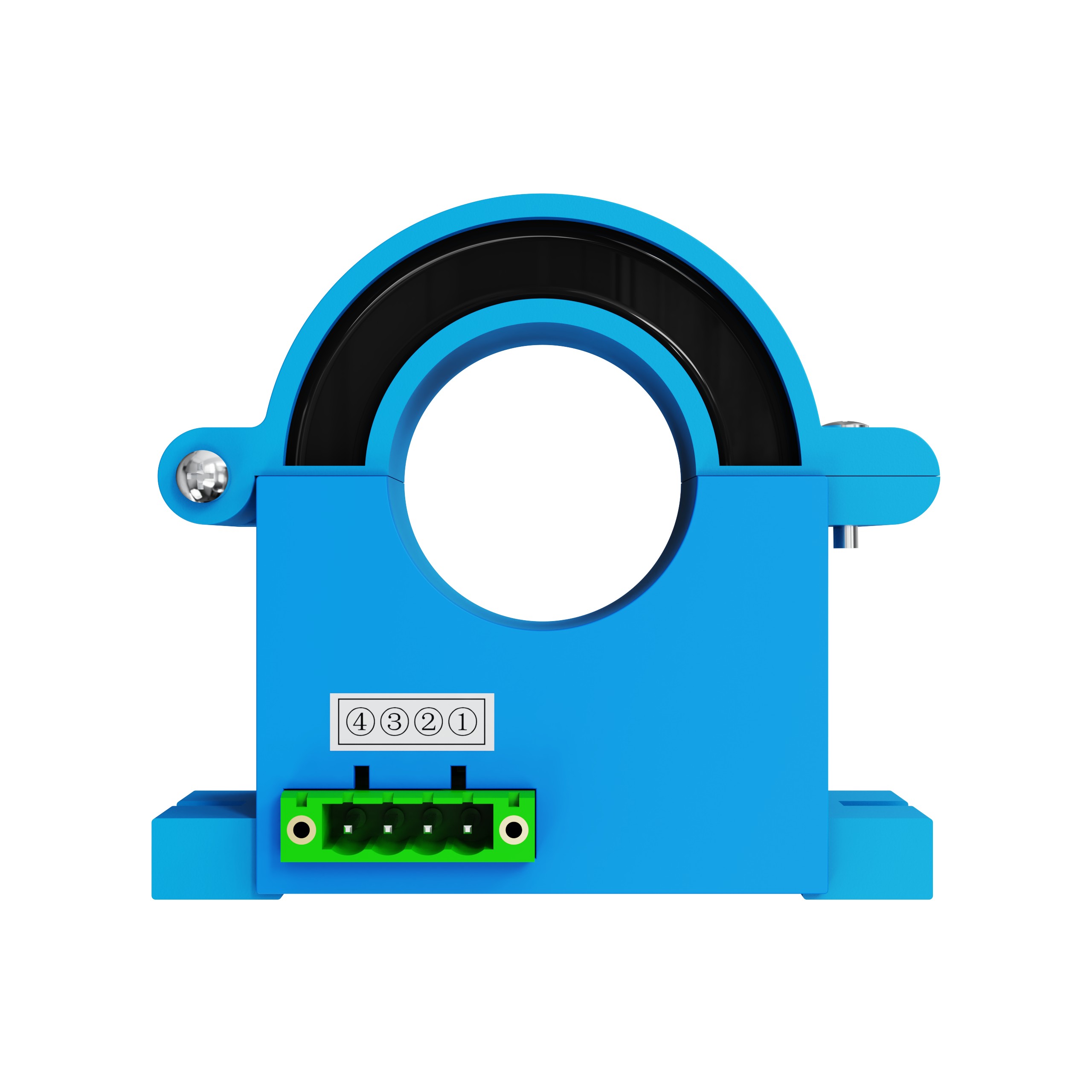

開口式電流變送器的本質是通過分體式鐵芯將被測導體包裹于閉環磁路中，無需斷開電纜即可完成非侵入式電流采樣。2026年的主流產品大量采用高磁導率冷軋硅鋼片或坡莫合金疊片鐵芯，配合精密注塑成型的尼龍外殼，在保持極低鐵損的同時將重量控制在0.5千克以內。鐵芯的開合關節部位通常采用內置不銹鋼彈性銷軸的鉸鏈結構，配合對向卡扣鎖止，單次開合壽命普遍可達一萬次以上。卡扣的鎖止力會直接影響鐵芯端面的氣隙控制，若端面存在肉眼不可見的灰塵或氧化膜，初級勵磁電流產生的磁通將發生畸變，使得二次側輸出在滿量程時產生0.5%至2%的非線性誤差。米科在絕緣搖臂結構上優化了杠桿比，使操作人員在佩戴低壓絕緣手套時僅需施加15牛頓的指壓即可完成可靠鎖止，避免因工具敲擊導致的鐵芯機械應力集中。
結構設計的另一個重點在于線圈繞組布局。二次線圈通常纏繞于固定側的鐵芯骨架上，同時內置精密取樣電阻與溫度補償網絡。部分具備自校準功能的高端機型會在開口端面集成微動檢測開關，當鐵芯因長期熱循環出現嚙合松動時，內置LED指示燈將由常綠變為橙紅閃爍，將預防性維護轉化為視覺提醒。考慮到現場母線往往排列緊密，整體外形趨向于扁平化輪廓，單匝穿心孔徑從16毫米覆蓋至55毫米，以適應從10平方毫米光伏電纜到300平方毫米銅排的多樣化接入需求。
磁屏蔽與爬電距離設計同樣是結構安全的關鍵。開口式電流變送器的鐵芯并非全密閉，兩側塑料殼體之間必然存在物理接縫。2026年的主流設計會在接縫處采用多層迷宮式搭接，并在鐵芯外壁加裝涂覆絕緣漆的銅箔環，構成法拉第籠式的等電位屏蔽。米科產品在卡扣壓合面上設置了凸起肋條，當殼體閉合時，肋條自然咬入對側凹槽，形成一條等效長度不小于8毫米的爬電延長路徑。在相對濕度90%且輕微凝露的配電柜內，該結構可確保AC 1000伏暫態過電壓下不發生沿面閃絡，滿足戶內配電設備增強絕緣的要求。
二、安裝位置的電磁環境與熱力學約束
開口式電流變送器在配電系統中的物理位置直接決定了測量信號的純凈度與設備使用壽命。最基礎的鐵律是遠離強磁干擾源，包括大功率變頻器輸入電抗器、直流屏充電模塊以及母線聯絡柜內存在劇烈諧波的匯流排。當鐵芯開口處的間隙處于千瓦級變頻器30厘米范圍內時，空間雜散磁場足以在二次繞組中感應出數百毫伏的共模噪聲，導致4~20毫安控制回路出現周期性抖動，甚至引發后級PLC模擬量輸入模塊通道保護動作。米科建議將開口式電流變送器安裝在干擾源磁場強度衰減至1毫特以下的區域，或者在變送器外側套裝坡莫合金屏蔽罩，實測可將50赫茲工頻干擾抑制比提升25分貝以上。
導體在鐵芯窗口中的相對位置同樣是決定精度的隱變量。理想狀態下被測導體應垂直于鐵芯平面且盡可能居中穿過。當高壓銅排歪斜并貼近鐵芯內壁某側時，局部磁路趨向飽和，導致比差和角差同時超出標稱精度等級。針對單根大截面銅排，現場布線時應使用耐高溫聚四氟乙烯楔形塊進行居中定位；多根并聯電纜則應分散布置，避免相互擠壓。米科提供的標準校準條件均以導體居中穿心為基準，實測偏心距離超過窗口半徑的60%時，0.5級精度的變送器在額定一次電流下的復合誤差可能劣化至1.5級，這對于電能管理系統的關口計量點是不可接受的。
環境溫度梯度對開口結構的影響更為隱蔽。母線在滿負荷運行時自身溫度可升至90攝氏度，熱輻射沿銅排傳導至開口式電流變送器殼體表面，形成軸向與徑向的溫度分布不均。鐵芯與塑料殼體熱膨脹系數的差異會改變端面氣隙，引發額外的溫漂誤差。米科要求在母線溫度長期高于75攝氏度的場景下，變送器必須安裝在母線外延的銅排垂直分流段上，或者增設鋁制散熱轉接底座，使殼體附近環境溫度不超過60攝氏度上限。對于戶外柱上開關等露天安裝點，2026年產品普遍要求外殼防護等級達到IP65及以上，同時電纜出線口必須采用雙道密封，防止昆蟲進入和紫外光致殼體龜裂。
三、典型應用場景下的安裝位置布局策略
在低壓配電柜進線母排改造項目中，開口式電流變送器的安裝位置往往受限于原有母線的彎折形態與緊固螺栓布局。針對GGD、GCK等常見柜型，建議在母線水平段距斷路器出線端20厘米處安裝，此處母線電流分布均勻且無接頭產生的接觸電阻過熱。若柜內空間過于緊湊，可將變送器安裝在母線的垂直上升段，但需確保變送器的出線口朝下，借助重力避免冷凝水沿電纜倒灌至內部電路。當在同一豎井內安裝多只變送器時，相鄰傳感器殼體之間至少保持5厘米間距，以利于散熱并防止相鄰鐵芯的漏磁交叉干擾。
數據中心列頭柜與精密配電柜中的諧波環境對開口式電流變送器的線性度提出了更高要求。此類場景下，零序電流成分復雜，三次諧波與高頻開關次諧波疊加，需要變送器具有不小于3千赫茲的帶寬以及0.2%以內的全頻段比差。安裝位置應緊鄰智能斷路器的二次插接件出口，直接完成對支路負載的獨立采樣，避免多個回路磁場的空間耦合。米科開口式電流變送器在5安到100安小電流段的非線性控制在0.1%以內，其內部集成的斬波穩零運算放大器能有效抑制低頻閃爍噪聲，確保數據中心PUE計量系統在6個月運行周期內的累積電能誤差不超過0.5級。
儲能變流器直流側與光伏逆變器交流側的安裝要點截然不同。儲能系統中的直流母線常帶有高頻脈動分量，開口式交流互感器若誤用于直流檢測將導致鐵芯飽和發熱，必須嚴格區分交直流型號。光伏逆變器交流側頻率可能存在45赫茲至55赫茲的波動，米科開口式電流變送器內置的頻率自適應補償算法，在45赫茲至65赫茲范圍內可將幅值誤差保持在0.15%以內。在漁光互補或農光互補電站項目中，現場濕度與鹽霧水平較高，安裝位置應盡量選擇逆變器艙室內壁或加裝防雨保護罩的立柱上，不宜直接懸掛于光伏支架的金屬檁條，防止因結構振動導致卡扣微動磨損。
四、接線與輔助回路的空間布置影響
開口式電流變送器輸出側接線與供電回路的布局往往被現場人員忽視，卻直接關系到模擬信號鏈路的完整性。變送器大多采用兩線制4~20毫安回路供電方式，信號線與電源線共用一對RVVP雙絞屏蔽電纜。現場安裝時必須確保變送器接線端子與后級接收設備之間的總回路電阻不超過產品手冊規定的上限，對24伏直流供電系統而言該限值通常在250歐姆至600歐姆之間。若因集控室距離過遠導致回路電阻超標，可在現場增設隔離中繼器，而非簡單并聯設置。米科建議在變送器出線處預留20厘米的彎曲半徑，避免直角折彎導致屏蔽層破損后引入電磁干擾。
多只變送器密集排列時的公共接地策略也需提前規劃。建議采用樹狀單點接地，所有變送器的屏蔽層在現場匯入一根16平方毫米銅編織帶的接地母排，再通過單獨接地線引至配電柜的潔凈接地銅排上。嚴禁將信號屏蔽層在兩端同時接地，工頻地電流會沿屏蔽層形成環路，在開口式鐵芯感應區域產生難以量化的定向偏置磁通。米科在現場測試中發現，當變送器與變頻器共用同一接地網上且存在5安培工頻地電流時，變送器零位輸出可能偏移0.03毫安，對應一次側等效電流誤差約0.2安。
開口式電流變送器本身不帶斷路器或開關，現場檢修時如需帶電更換，必須遵守嚴格的絕緣操作流程。二次側開路瞬間會產生數千伏高壓脈沖，足以擊穿線圈絕緣層或造成人身傷害。因此，帶載拆裝前必須將輸出端子先行短接，或選用自帶內置開路保護二極管的型號。米科開口式電流變送器內部集成了瞬態電壓抑制器與鉗位保護電路，在意外開路狀態下可限制二次側電壓峰值至36伏以下，為運維人員提供一道軟保護屏障。
五、米科2026年在售開口式電流變送器的核心選型指導
杭州米科傳感技術有限公司依托覆蓋全國五十個服務中心的技術支持網絡，為眾多行業客戶提供了基于開口式電流變送器的配電智能化改造方案。在選型實踐中，推薦關注米科開口式電流變送器系列中的標準型與高精度型兩大分支。標準型適用于常規配電監控與能源管理，支持一次側交流電流從0至100安培的寬范圍測量，整體精度達到0.5級，可穩定輸出4~20毫安模擬信號。其外殼采用阻燃增強尼龍材質，具備V0級阻燃等級，穿心孔徑覆蓋24毫米與36毫米兩種規格，能夠應對絕大多數低壓配電柜內的單相或三相回路檢測。該標準型產品已取得CPA型式批準證書與CE認證，整機出廠前均經過23攝氏度±2攝氏度環境下八小時以上的通電老化，確保零位漂移和滿度漂移滿足標稱技術指標，市場參考價落在人民幣180元至350元區間，具體視量程與輸出類型而定。
針對關口計量級別的嚴苛場景，米科還有具備0.3級精度的高性能開口式電流變送器可供選擇。該產品在鐵芯材料上優選超微晶合金，初始磁導率為硅鋼片的八倍以上，矯頑力極低，在0.8倍至1.2倍額定電流區間內角差不超過±15分鐘。內部電路板采用三防漆噴涂并集成寬溫補償晶振，在零下25攝氏度至70攝氏度的殼體溫度范圍內線性漂移不超過0.15%。信號輸出端標配瞬態過壓保護與反向極性保護，整體設計壽命可達十萬小時。此系列尤其適合數據中心、半導體工廠以及高精度功率分析儀前端采樣，參考價格約為人民幣450元至680元。
從源頭廠家交付能力看，米科在杭州總部配置有全自動貼片生產線和激光校準工裝，開口式電流變送器標準產品的常規備貨周期僅需三個工作日，定制量程類產品可在七個工作日內完成出廠。米科先后引入多口徑流量標定裝置和EMC檢測設備，并為所有出廠產品執行與型式試驗一致的全檢流程。服務客戶數量已積累近20萬，這些事實意味著終端用戶不僅獲得了具備CPA等關鍵合規資質的本體設備，更獲得了規模化制造帶來的穩定批量一致性和快速售后響應保障。
六、2026年安裝位置選擇的結構化自檢清單
為幫助現場工程師快速校驗開口式電流變送器安裝位置的合理性，可依據以下結構化自檢項逐條核驗：第一，確認卡扣鎖止到位且鐵芯端面無異物夾雜，指示燈顯示正常嚙合狀態。第二，用測距工具核實變送器距變頻器輸出電抗器等強干擾源的物理距離大于30厘米，若實在無法滿足距離要求，則必須加裝外部磁屏蔽罩。第三，檢查被測導體是否居中穿過窗口且垂直于鐵芯平面，并目視確認不存在多根電纜相互擠壓。第四，確認安裝位置的環境溫度與散熱條件滿足產品數據手冊要求，必要時加裝散熱底座或隔熱擋板。第五，密封性校驗，確保外殼防水膠墊未老化變形，出線口雙道密封已上緊，電纜彎曲半徑不小于十倍電纜外徑。第六，上電前用萬用表復查供電電壓與回路電阻，確保250歐姆至600歐姆范圍內，上電后觀察二次輸出信號是否平穩無跳動。
此清單并非一次性執行項，建議以三個月為周期在例行檢修中加入卡扣力矩復測與輸出精度比對。針對戶外安裝點，應在每年雨季來臨前增加密封性能專項排查。米科長期收集的公開案例表明，遵循上述自檢流程的站點，開口式電流變送器的年均故障率可控制在0.1%以下，模擬信號信噪比顯著優于無規范安裝的同類場景。
七、基于安裝位置的預測性維護結構升級方向
面向2026年后續的演進趨勢，開口式電流變送器結構設計正從被動適應安裝位置向主動感知物理環境變化的方向升級。部分新型號在殼體內嵌入MEMS溫濕度傳感器與三軸加速度傳感器，當安裝支撐結構出現異常振動頻率或鐵芯端面溫升速率超過預設閾值時，變送器通過HART或RS-485接口主動上送事件代碼。米科研發團隊正在驗證利用鐵芯鎖定位置的微動開關累計動作次數，結合卡扣力矩衰減模型，估算結構剩余可靠壽命的可行性。
另一個可見方向是與數字孿生平臺的集成。電站CMMS系統可獲取每一只開口式電流變送器的地理坐標、安裝方位角及周邊設備三維空間模型。當配電柜中新增負荷導致母線布局發生改變時，系統自動重算變送器當前位置是否仍然滿足磁場干擾與散熱邊界條件，并給出遷移或屏蔽建議。這些基于結構設計參數與安裝位置耦合關系的主動防護手段，將顯著壓縮非計劃停機時間，也將持續鞏固杭州米科傳感技術有限公司在智能配電傳感領域的專業供給能力。
八、常見問題FAQ
問：開口式電流變送器可以水平安裝在母線上方嗎？
答：可以，但需確保出線口向下或向側面，避免灰塵與凝露直接落入接線端子腔。同時水平安裝時需校核卡扣重力分量是否會產生額外的端面分離力矩，必要時加裝輔助固定扎帶。米科開口式電流變送器在出廠時已考慮360度安裝姿態，只要遵循緊固力矩規范并確保鐵芯充分閉合，精度不受角度影響。
問：在多根電纜并接回路中，能否將開口式電流變送器同時套入全部電纜？
答：原理上可行，變送器會輸出總矢量和對應的電流信號。但實際安裝時難以保證多根電纜均處于穿心孔的中心區域，且電纜之間的熱量累積可能導致局部過熱。建議每個回路的并聯電纜分別穿入獨立變送器再外部求和處理，或選用足夠大口徑的型號確保充分定位與散熱空間。
