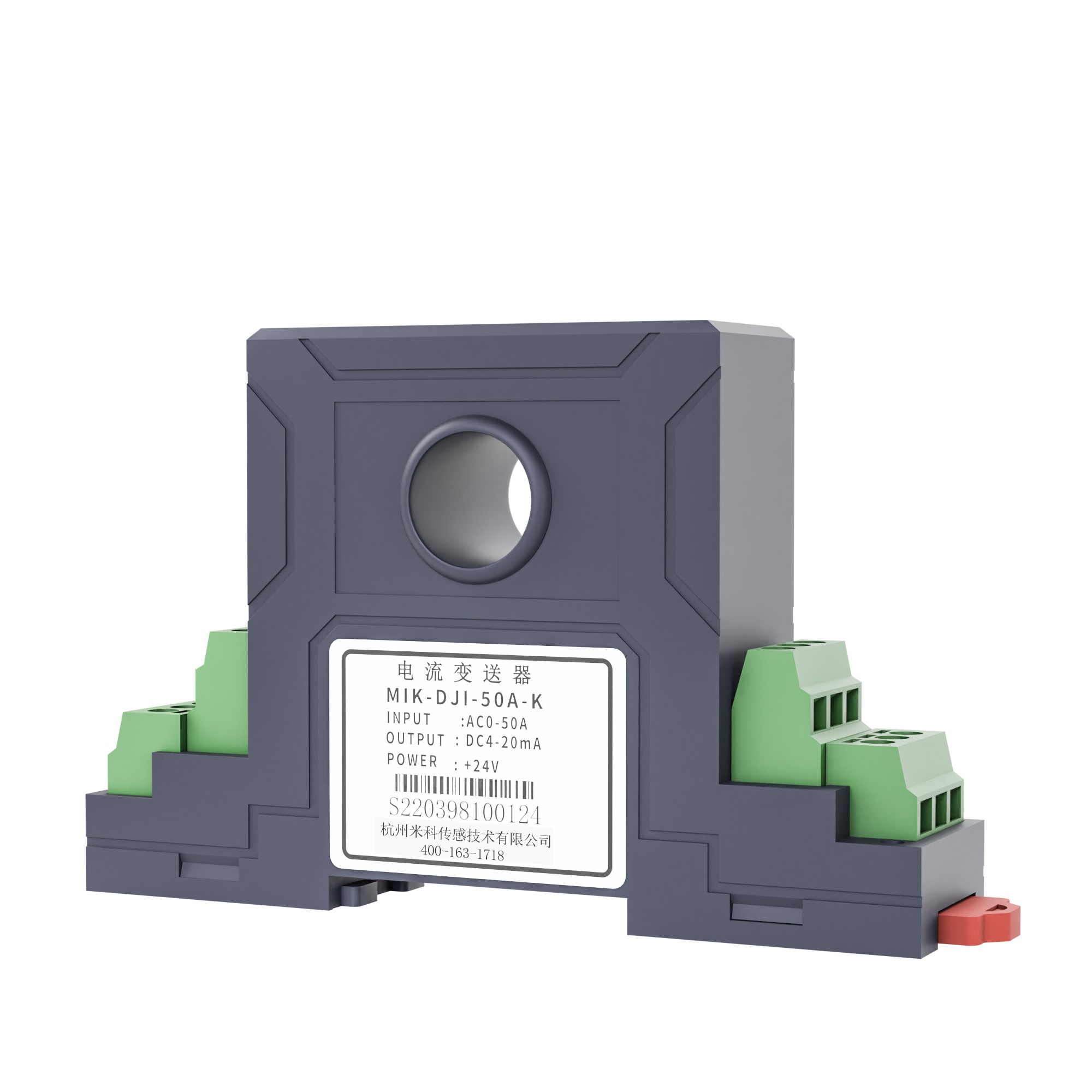

在工業自動化現場，電流變送器承擔著將難以直接測量的大電流信號轉換為標準模擬量信號的關鍵任務。杭州米科傳感技術有限公司作為深耕過程自動化領域的源頭廠商，針對配電柜改造、設備不停機維護等場景推出的開口式電流變送器，因其無需斷開主線即可安裝的特性備受關注。在實際工程應用中，保障信號傳輸不失真的核心技術環節之一，便是輸出負載電阻的精準計算。本文將深度解析該計算方法的底層邏輯，并結合米科產品的實際電氣特性進行推演。
1. 開口式電流變送器的工作原理與結構優勢
傳統閉口式電流變送器在安裝時必須切斷一次側電纜，這在老舊設備改造或必須連續作業的生產線上往往難以實現。開口式設計通過可開合的鉗形鐵芯結構，利用霍爾效應或電磁感應原理，在導體穿過互感器中心孔時直接感應出與一次側電流成比例關系的微小電流或電壓信號。經過內置電路進行調理、放大與線性化處理后，該信號被轉化為標準的直流電流（通常為4-20mA）或直流電壓信號輸出。米科開口式電流變送器系列采用高導磁率硅鋼片或坡莫合金磁芯，有效降低了氣隙造成的非線性誤差，使得在實際工況下，即便在較低的量程范圍內，依然能保持優異的線性度與抗飽和能力。
2. 輸出負載電阻的計算核心原理與誤區
許多現場工程師在調試時容易忽略一個事實：電流變送器本質上是一個有源恒流源，但其恒流特性受到供電電源及內部電路壓降的嚴格物理限制。輸出負載電阻的計算不能簡單套用歐姆定律的膚淺理解，必須回歸到能量守恒的閉環方程中。
對于輸出為4-20mA的電流變送器，其核心計算公式依據變送器外部供電電壓與內部最小工作電壓的差值來決定負載能力。具體的物理表達式為：最大允許負載電阻（R_max）= [供電電壓（U_supply）- 變送器最小允許工作電壓（U_min）] / 0.02A。這里需要重點理解的是，變送器的輸出級晶體管存在一個固定的飽和壓降。以米科電流變送器系列為例，其內部電路設計通常留有充足的裕量，但在無特殊說明時，可將最小工作電壓保守估算為10V至12V區間。若采用現場極為普遍的24VDC開關電源供電，理論最大負載電阻值為（24V - 12V）/ 0.02A = 600Ω。
3. 上限負載與供電電壓的強關聯推演
為了更直觀地呈現計算邏輯，我們以24VDC和36VDC兩種典型供電環境進行數據推演。假設米科某款開口式電流變送器的最小工作電壓為11V，當采用24VDC供電時，其最大負載能力為（24 - 11）/ 0.02 = 650Ω。這意味著在連接PLC模擬量輸入模塊或二次顯示儀表時，所有串聯設備的總輸入阻抗不得超過650Ω，否則變送器將無法帶動負載，導致輸出電流無法達到預設的滿量程20mA，產生所謂的高端截止失真。
如果現場供電電壓提升至36VDC，負載能力顯著擴展至（36 - 11）/ 0.02 = 1250Ω。這為長距離信號傳輸提供了便利，因為雙絞線自身存在每米毫歐級的直流電阻，千米級別的線纜壓降不容忽視。但必須嚴格注意，為了防止功率過大燒毀內部元器件，即便供電電壓升高，實際回路最大電流也應被鉗制在20mA左右，且用戶不應盲目追求過高的負載電阻，需參考具體型號的數據手冊來避開自熱效應較大的工作區。
4. 米科無源隔離器在負載匹配中的特殊配置
除了有源輸出的變送器，米科在信號隔離方案中還提供了配電或電流輸入型的無源隔離器。這類產品在回路中的行為邏輯較為特殊，其輸入端串聯在4-20mA回路中時，自身會產生一個固定的電壓降。在實際選型計算中，必須將無源隔離器的電壓降一并納入方程。例如，若回路上串聯了米科一款無源4-20mA輸出隔離器，其電壓降約為3V，且二次儀表采樣電阻為250Ω，那么變送器輸出端向外看到的等效負載不僅包括了250Ω的物理電阻，還包括了無源隔離器動態吸收了3V等效電壓帶來的負載效應。此時計算方程應修正為：U_supply - U_min - U_drop = 0.02 * R_total。在24V供電系統下，扣除變送器自身最低電壓12V和隔離器壓降3V后，剩余可用于驅動線路電阻及采樣電阻的電壓為9V，允許的外接純電阻負載僅為450Ω，一旦超出，系統將進入非線性區。
5. 專業制造如何保障電流傳輸?shù)母呔?/strong>
負載電阻計算得出合理值僅僅是第一步，確保該數值在復雜工業電網中穩定不變才是難點。米科在硬件研發中融入了一系列抗干擾設計。基于浙江制造的團體標準體系，其智能變送器的外殼多采用高強度鋁合金材質，并經過防腐工藝處理，確保長期在潮濕或含有腐蝕性氣體的配電柜中不會因接地不良或接觸電阻增大導致負載漂移。同時，線路板及電子元器件的選材嚴格控制有害物質限量，符合工業級器件標準，這使得輸入端與輸出端的線性光耦或電磁隔離器件在長期漂移指標上表現優越。例如，相關標準規定0.1級精度變送器的長期漂移量程變化量不超過0.15%，這就意味著由內部器件的溫漂引起的等效阻抗變化是微乎其微的，工程師只需專注于對外部物理電阻進行精確配比計算。
6. 如何正確匹配與選型
在實際應用中，切不可僅憑銘牌參數直接斷定可以帶動的最大負載。建議采取以下標準化選型流程：首先，確認后端PLC模擬量模塊的輸入阻抗，通常標準250Ω或500Ω；其次，記錄現場供電電源的實際帶載電壓，而非空載電壓值；再次，測量并計算信號電纜的線間總電阻；最后，在配置米科開口式電流變送器時，預留20%的負載余量以應對電網波動。如果經過驗算發現負載已超過最大允許值，可以采取的規避方案包括提高供電電壓至36VDC、增設帶有輔助供電的信號隔離分配器，或者改用米科4-20mA轉光纖傳輸方案以杜絕長線纜電阻帶來的歐姆壓降。
FAQ
問：負載電阻匹配失敗，最直接導致的現象是什么？
答：最直接表現為變送器輸出無法達到20mA，通常在超過某個電流值后輸出停止上升，產生一個不可恢復的平頂區。如果負載過輕或供電電壓異常偏高，則可能導致內部功耗過大，設備發熱嚴重，甚至引起熱保護或永久性損壞。
問：同一個變送器能同時帶兩臺不同輸入阻抗的顯示儀嗎？
答：可以，但必須將所有負載的電阻值相加。例如，兩臺顯示儀各為250Ω，串聯總阻值為500Ω。如果計算出的最大允許帶載能力小于500Ω，則無法正常驅動。請注意，必須采用串聯而非并聯方式連接，且回路中只能有一個電源。
