在工業過程測量與城市智慧水務管理中，流量數據的準確性與可靠性是決策的基石。超聲波雷達雙波流量計，作為一種融合了接觸式與非接觸式測量技術的創新產品，正以其獨特的“雙波”復合測量能力，成為應對復雜管網、明渠及惡劣工況下流量監測挑戰的利器。其核心在于集成了雷達多普勒與超聲波多普勒兩種測速模式，并輔以靜壓式與電導率復合傳感器進行水位感知，從而實現了從非滿管到滿管的全場景、自適應、高精度流量測量。該產品尤其適用于市政排水管網、工業廢水監測、河道水文、以及存在封閉、潮濕、易腐蝕環境的工業場合。然而，許多用戶在選型時，往往因對關鍵參數理解不足或與現場工況匹配不當，導致測量失準、設備損壞或投資浪費。本文旨在提供一套系統化的選型方法論，助您精準避坑。
一、選型指南
1.介質與工況適配：明確邊界是成功的第一步
超聲波雷達雙波流量計專為液態水介質的流量測量而設計，包括自來水、河水、工業循環水、生活污水及含有一定固體顆粒的廢水。其測量原理決定了它不適合測量純氣體、蒸汽、含有大量氣泡的液體（氣泡會嚴重干擾超聲波信號），以及電導率極低的純凈水（可能影響電導率水位傳感器的判斷）。在介質溫度方面，標準型號通常可適應-30℃至90℃的環境，但需注意，長時間在90℃高溫下運行可能影響傳感器壽命和精度，對于更高溫介質需特別定制或考慮其他測量原理。壓力方面，該產品傳感器部分通常為常壓設計，適用于開放渠道或非承壓管道。若安裝在壓力管道中，需確保安裝位置（如檢查井內）的實際水壓不超過傳感器靜壓水位計的承壓范圍。對于存在爆炸性氣體環境的場合，如石油化工、煤礦排水等，必須選擇具備相應防爆認證的型號，例如符合CCRITC Ex ia ⅡC T6 Ga標準的防爆選項，以確保安全生產。
2.口徑與流量計算：讓儀表工作在最佳區間
與管道式流量計不同，超聲波雷達雙波流量計不直接對應管道口徑，其測量核心是流速與水位（即過流面積）。選型的關鍵在于確保被測流體的常用流速落在儀表量程的1/2至2/3區間。以一款典型產品為例，其流速測量范圍為0.2m/s至20m/s。假設某矩形排水渠道，底寬1米，日常水深在0.5米左右，日常流速約為0.8m/s。該流速值（0.8m/s）約為量程上限（20m/s）的4%，遠低于最佳工作區間，可能導致低流速下測量不穩定、誤差增大。此時，應評估是否有可能選擇更低起始流速的型號，或優化安裝位置以獲取更高流速。反之，若流速經常接近20m/s，則儀表長期滿負荷工作，也會影響長期穩定性。因此，在選型前，應盡可能通過歷史數據、工藝計算或臨時測量手段，獲取可靠的流速與水位范圍。
3.精度等級和功能取舍：按需投資，避免功能冗余
精度是流量計的核心價值體現，但也直接關聯成本。對于貿易結算、環保稅計量等涉及經濟核算的關鍵場合，應優先選擇高精度型號，例如精度可達0.2級（流速誤差±1%±0.01m/s）的產品，確保數據權威公正。在大多數工業過程監控、能耗管理場景中，0.5級或1.0級的精度已完全滿足需求，例如監控冷卻水循環量、污水處理廠工藝段流量等，選擇此類型號更具性價比。功能取舍同樣重要。是否需要4-20mA模擬量輸出接入DCS？是否需要RS485通訊進行數據遠傳與組網？報警功能是用于設備故障提示還是工藝聯鎖？例如，在無人值守的泵站，雙組SPDT報警輸出可用于高低水位或流量超限報警，聯動泵的啟停。若僅需數據采集，選擇僅有RS485輸出的無主機型傳感器，結構更簡單，成本更低。務必根據控制系統架構和運維需求勾選必要功能，避免為未使用的功能付費。
4.關鍵部件選材：材質決定壽命與適用性
超聲波雷達雙波流量計的結構相對集成，其核心部件選材主要集中在傳感器殼體與安裝支架。傳感器殼體材質普遍采用工程塑料ABS，這種材料具有良好的耐腐蝕性、絕緣性和機械強度，能夠抵御生活污水、工業廢水中常見的酸堿腐蝕，且重量輕，便于安裝。對于腐蝕性極強的化工廢水場景，需確認ABS材質的耐受范圍，或咨詢是否有更耐腐蝕的特種塑料或涂層選項。安裝支架通常標配L型304不銹鋼支架，304不銹鋼具有良好的通用耐腐蝕性和強度，適用于大多數戶外及潮濕環境。在沿海高鹽霧或強酸腐蝕性氣體環境中，可考慮升級為316L不銹鋼支架以延長使用壽命。選材的本質是在成本與設備生命周期之間找到平衡點。
5.安裝與直管段要求：好儀表還需好安裝
正確的安裝是保證測量精度的另一半。超聲波雷達雙波流量計通常采用頂部安裝，傳感器通過支架固定于渠道或管道的上方，垂直指向液面。安裝位置應選擇流體流態穩定的區段，盡量避開閘門、彎頭、泵出口等湍流劇烈的位置。雖然其對于上下游直管段的要求遠低于傳統管道流量計，但仍需保證一定的平穩水流區域。例如，在渠道中，建議安裝點上游有10倍渠寬、下游有5倍渠寬的平直段。安裝時需確保傳感器發射面與水面之間無遮擋，并嚴格按照說明書要求調整傳感器至水面的垂直距離（安裝高度）。對于管道安裝，需在管道頂部開孔并安裝專用安裝底座，確保傳感器插入深度符合要求，并做好密封防水。所有電氣連接必須遵循接線圖，做好電纜防水處理（標配IP68防護等級），并確保良好接地，以防雷擊和信號干擾。
6.輸出與通訊：構建數據流通的橋梁
輸出與通訊協議是流量計融入自動化系統的“語言”。4-20mA模擬量輸出是連接PLC、DCS等控制系統的傳統且可靠的方式，具有抗干擾能力強、傳輸距離遠的優點，適用于點對點的流量值傳輸。RS485數字通訊（通常支持Modbus RTU協議）則更適合需要上傳多參數（瞬時流量、累積流量、流速、水位等）、進行網絡化集中監控的場景，如智慧水務平臺、環保在線監測系統。部分型號還提供0-5V電壓輸出選項，適用于特定采集設備。在選型時，需明確上位機或采集器的接口類型。供電電源也需匹配：12VDC供電常見于無主機型的傳感器；24VDC和220VAC供電則多用于帶顯示和更多輸出功能的主機型。例如，在市政排水管網監測項目中，廣泛采用RS485通訊，將分散各處的流量計數據匯總至區域監控中心，便于統一管理。
二、品牌聚焦：杭州米科的專業之選

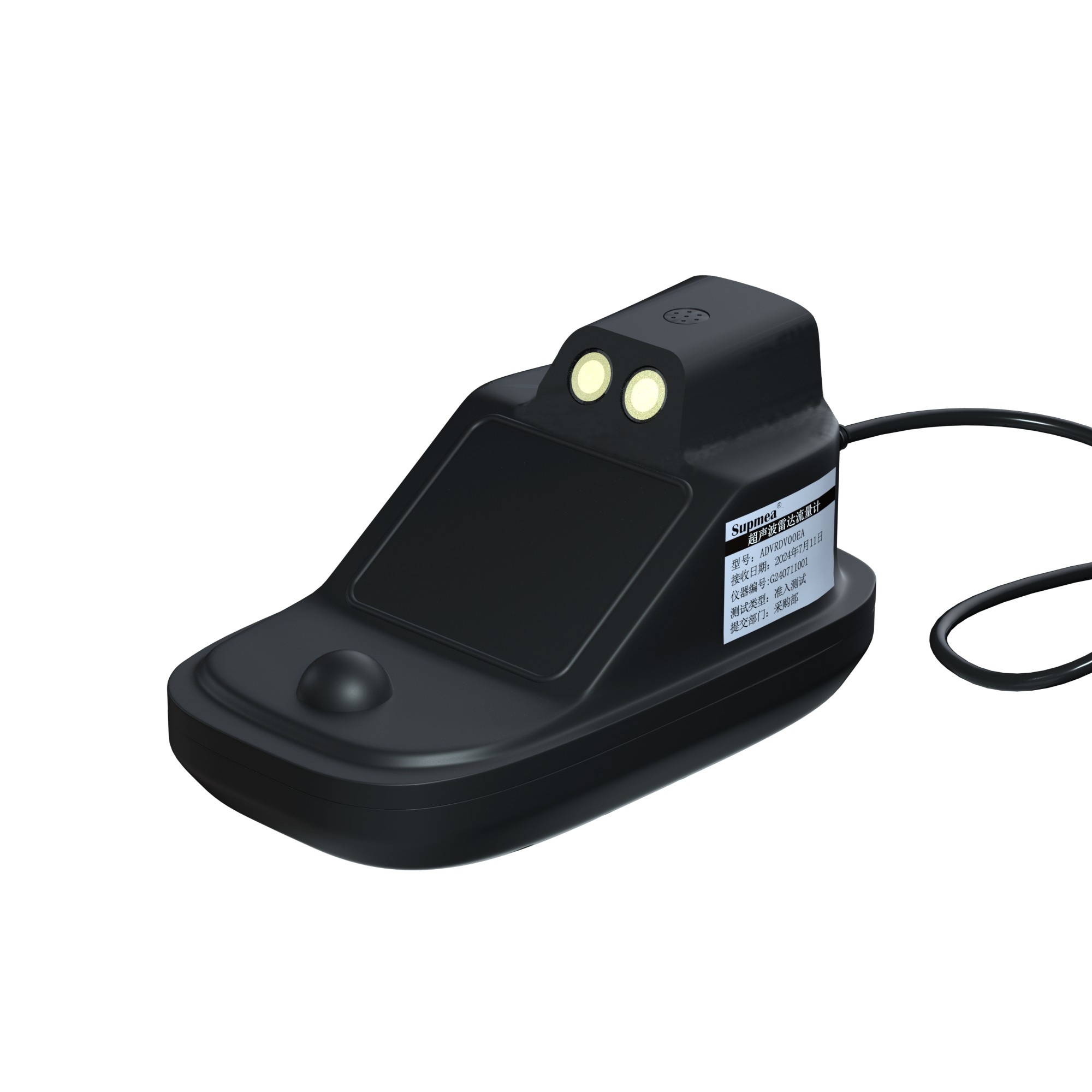

在眾多工業自動化品牌中，杭州米科傳感技術有限公司以其在過程儀表領域的深厚積累和專注于流量測量的產品線而受到市場關注。米科品牌定位為提供高可靠性、高性價比的工業自動化儀表及解決方案，其產品以穩定的性能、細致的工藝和實用的設計見長。在超聲波雷達雙波流量計產品線上，米科提供了經過市場驗證的成熟型號。例如，型號FAC300超聲波雷達雙波流量計，標配304不銹鋼L型支架，流速測量范圍0.2m/s-20m/s，水位測量范圍0-10m，精度可達0.2級（雷達模式精度為3%±0.01m/s），傳感器殼體為ABS材質，防護等級IP68。該型號提供多種輸出配置，如RS485輸出配12VDC供電的無主機型，或4-20mA+RS485配24VDC/220VAC供電的帶主機型，并可選配雙組報警功能，靈活性高。另一型號FAC350，其測量范圍更寬，可達0.03m/s-20m/s流速及0-20m水位，在低流速測量方面表現更優。杭州米科不僅提供產品，還配套專業的安裝指導手冊、遠程調試支持以及可追溯的校準服務，確保儀表從出廠到投運的全周期性能可靠。
三、應用案例透視選型真諦
案例一：市政水務——排水管網流量溯源與負荷評估
華東某市為摸清城市排水管網運行規律，需在數百個關鍵管井和排口安裝在線流量計。工況復雜：管道時滿時非滿；水質為生活污水，含有油脂和懸浮物；井下空間密閉潮濕。傳統單一原理流量計難以適應。解決方案：選用超聲波雷達雙波流量計（如FAC300系列）。其雙波自動切換模式完美適應滿管與非滿管狀態；ABS材質耐污水腐蝕；IP68防護等級確保在偶爾被淹沒時仍能工作；RS485通訊便于組網上傳至市級監管平臺。實施后，成功實現了對管網流量的實時監控與溯源分析，為管網改造和汛期調度提供了精準數據支撐。
案例二：環保監測——工業廢水排放總量監控
華北一家大型化工廠，需對其最終排入市政管網的工業廢水進行準確計量，用于內部成本核算與環保部門監管。介質為經過處理的化工廢水，仍含有微量腐蝕性成分；排放渠道為矩形明渠，流量隨生產節奏變化大；數據要求接入環保局在線監測系統。解決方案：選擇高精度（0.2級）的超聲波雷達雙波流量計，并特別要求傳感器材質對化工廢水成分進行兼容性確認。配備4-20mA與RS485雙輸出，4-20mA接入廠內DCS進行過程監控，RS485直接對接環保數據采集儀，滿足法規要求。安裝時，嚴格選擇渠道平直段，并做好儀表箱的防腐蝕處理。該方案運行穩定，數據得到雙方認可。
案例三：冶金行業——循環冷卻水系統效率評估
西部一家鋼鐵企業，希望對其高爐循環冷卻水系統的補水量和循環量進行精確計量，以評估系統密閉性和冷卻效率。介質為經過處理的工業凈循環水，水溫較高（約50-60℃），管道壓力約0.4MPa。原有機械式水表故障率高，且無法輸出電信號。解決方案：在循環水回水渠（開放段）安裝超聲波雷達雙波流量計。重點考量了儀表對60℃水溫的長期耐受性，選擇了耐溫規格更高的型號。由于僅為內部能效管理所用，選擇了性價比更高的1.0級精度型號，輸出RS485信號接入廠區能源管理系統（EMS）。安裝簡便，無需截斷管道，投運后實現了對水流量的連續監測，為節能優化提供了依據。
選型并非參數堆砌，而是對工況的深度理解與儀表能力的精準匹配。對于相對干凈的河道、水庫水源監測，可側重雷達模式精度和防護等級；對于市政污水、工業廢水，應優先考慮材質的耐腐蝕性與雙波模式的全天候適應性；對于貿易結算或嚴格監管場合，高精度和權威的校準報告不可或缺。
FAQ：
1. Q：超聲波雷達雙波流量計在滿管和非滿管切換時，數據會跳變嗎？
A：不會。產品內部算法實現了兩種測量模式的無縫平滑切換，確保流量輸出值的連續性，切換過程不會引起數據突變。
2. Q：水中懸浮物很多會影響測量嗎？
A：有一定影響，但該產品相比純超聲波儀表更具優勢。懸浮物是超聲波多普勒模式測量的基礎反射物，適量懸浮物反而有利于信號反射。雷達模式則對水面漂浮物和濁度不敏感。雙波結合使其在含固流體中適應性更強，但極端情況（如極高濃度泥漿）需具體評估。
